地面拖曳与移动供电
适用
高 submerged 重量及小直径 reduce tow catenary scope 及 keep deep-tow sonar fish 在 target altitude.
1 / 5

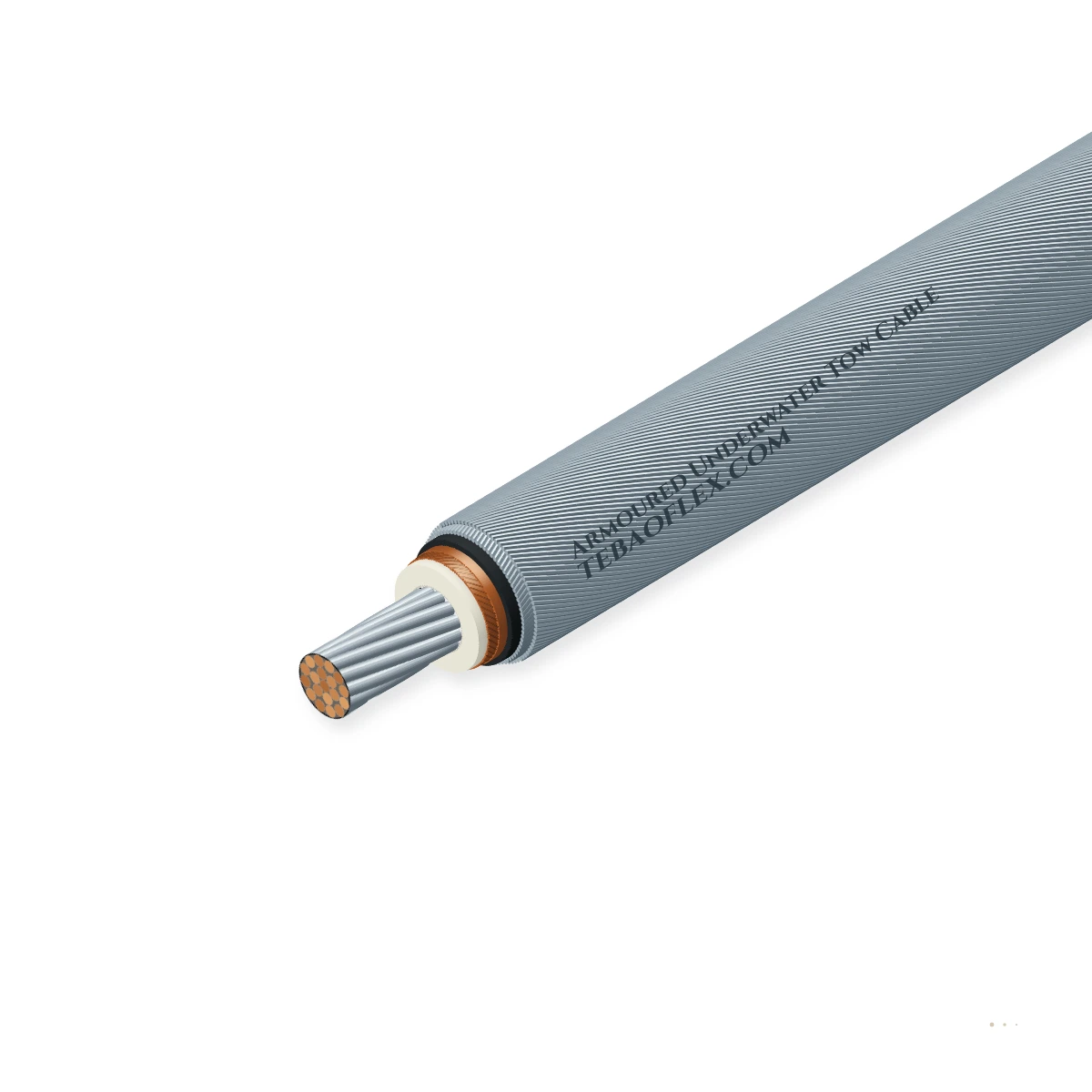

产品主图
- 线芯型号
- Coax / TSP / FO 50/75 Ω coax, star-四线组 & FIMT optics
- 设计 depth
- 最高达 6,000 m 全 ocean depth oceanographic 额定值
- 破断负荷
- 40–320 kN 双层 contra-螺旋绕包 GIPS 钢线丝
- 额定电压
- 0.6/1–3.0 kV DC/AC towfish 动力 & 遥测 feed
- 最小弯曲半径
- 20 × OD 包覆于 oceanographic -frame & tow sheave
- 扭转
- ≤ ±1.5°/m 非-rotating 下方 deep-tow 张力
本电缆型号的典型值（依据 MIL-DTL-24643 / ISO 13628-5 / IEC 60228）——具体订单参数将在技术规格书与报价单中确认。
应用工况
Armoured Underwater Tow Cable 是否适合您的设备？
双层 contra-螺旋状铠装 electromechanical 及 electro-光学 tow 电缆 engineered 用于侧-scan sonar, 子-bottom profilers, CTD rosettes, magnetometers 及 deep-tow sleds 至 6,000 m depth, 配 40–320 kN 破断强度。
垂直卷筒／吊具卷筒
适用
扭矩-平衡 contra-螺旋绕包 GIPS 铠装防止 spin 及打扭起结期间垂直 CTD rosette casts 至 6,000 m.
浸水与潮湿场所
适用
气隙-填充弹性体 matrix blocks 轴向 seawater 窜动移位在 pressures 最高达 60 MPa .
海洋平台与船舶甲板桥架敷设
适用
镀锌 plow-钢线丝铠装 resists stern-chock 及 sheave 磨损; 可选 HDPE/PUR 护套提供。
典型设备侧-Scan & 合成纤维 Aperture SonarOceanographic CTD & Rosette Profiling子-Bottom & Magnetometer TowNaval Towed Acoustic ArraysDeep-Sea Mineral Survey
电缆结构
逐层了解结构

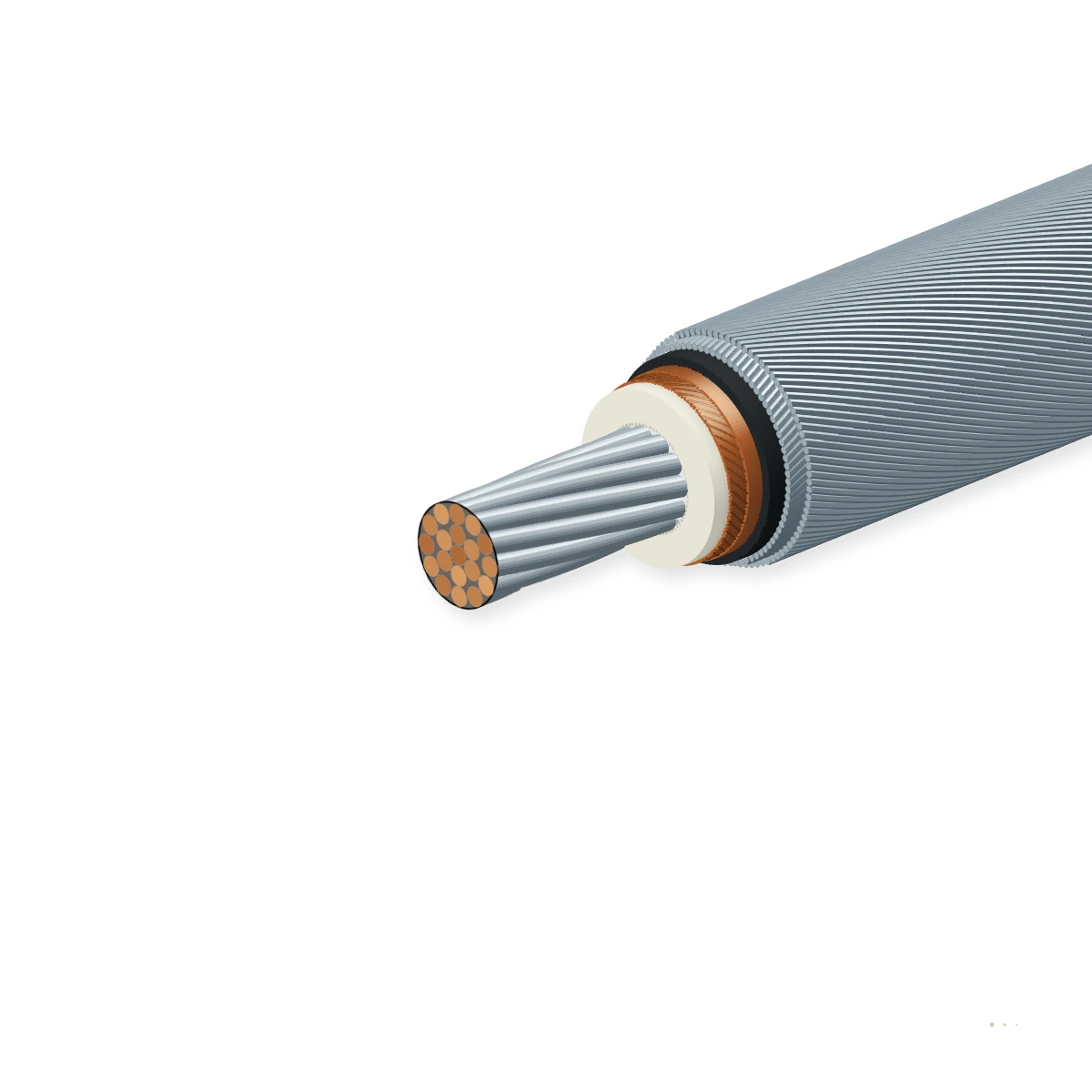

Representative 11.43 mm (0.450 于) electro-光学 tow 电缆: 中心 316L FIMT + 3 动力/遥测导体 + Hytrel 内衬层 + 双层 GIPS 铠装。

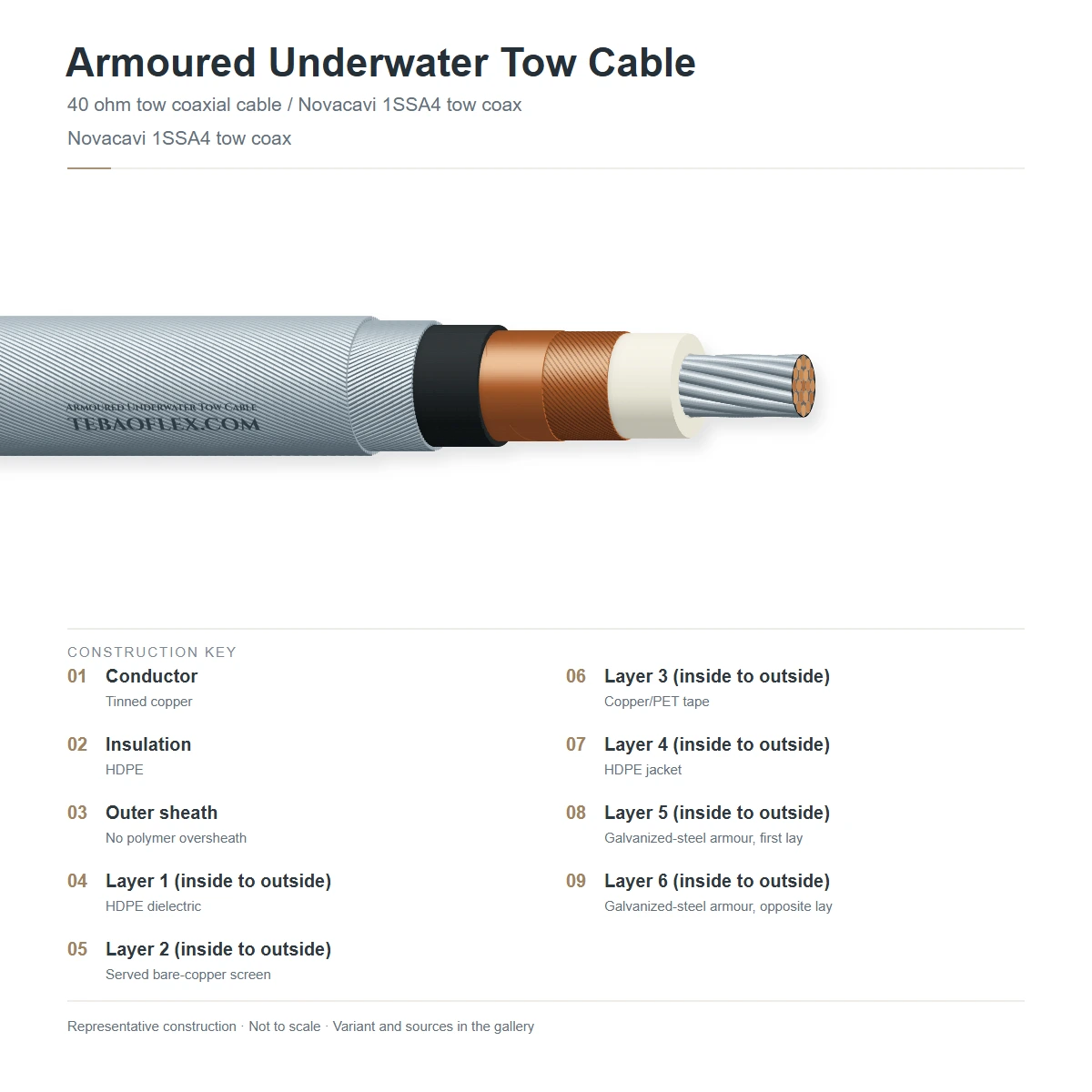

| # | 结构层 | 材料与参考标准 |
|---|---|---|
| 1 | Coaxial / 动力-遥测线芯 | 绞合镀锡铜中心导体 (50/75 Ω coax 或 3–7 导体, 0.75–4.0 mm²) + 可选中心 316L FIMT承载长距离-haul DSL/coax sonar 遥测或吉比特（Gigabit）光学 multiplexers |
| 2 | 低-loss 高-压力绝缘介质 | 实心单股高-density 聚乙烯 (HDPE) 或聚丙烯（PP）线芯绝缘保持稳定 capacitance 及阻抗在 60 MPa hydrostatic 压力 |
| 3 | Coaxial 屏蔽层 / 线对屏蔽层 | Served 或编织镀锡铜屏蔽层 (≥ 95 % 光学覆盖率) + 铝/ PET 绕包带于信号四线组提供低-耐受性回路通路及高频 EMI 抗扰度 |
| 4 | 压力-补偿内衬层 | 气隙-填充 polyisobutylene 胶料 + 挤包热塑性弹性体 (Hytrel) 或 HDPE belt缓冲保护遥测线芯防止径向 pinch loads 自外铠装细丝 |
| 5 | 内螺旋绕包钢线丝铠装 | 第一层层镀锌超-improved plow 钢 (GIPS) 细丝 preformed 至零-residual 应力承受初级轴向 tow 张力 |
| 6 | 外 contra-螺旋绕包钢铠装 | 对称相对-成缆节距 GIPS 钢线丝铠装 (可选挤包 HDPE/PUR 护套于 -JK variants)平衡抗扭 moment 及防护防止 seabed rock 磨损 |
AUTC-EM (Electromechanical Coax / 多芯)
Industry-标准 0.255″ (6.5 mm) 至 0.680″ (17.27 mm) coax 及 4/7-conductor sonar & CTD 电缆
AUTC-EO (Electro-光学 UNOLS 0.680″)
3 动力导体 + 3 单模光纤于 laser-welded 316L FIMT 用于 deep-tow sleds 及 ROVs
技术数据
额定值与运行条件
典型值: 以下为该型号电缆的典型参数（依据 MIL-DTL-24643 / ISO 13628-5 / IEC 60228）。实际订单数值将在规格书与报价单中确认。
电气
- Operating 电压
- 600 V – 3,000 V DC/AC rms
- Coaxial 阻抗
- 50 ± 3 Ω 或 75 ± 3 Ω (coax variants)
- 绝缘电阻测量
- ≥ 5,000 MΩ·km 在 20 °C
- DC 回路耐受性
- 6.2 至 42 Ω/km (configuration dependent)
- AC 绝缘介质试验
- 3.0 kV – 7.5 kV AC 用于 5 min
热性能
- Subsea operating 温度
- −10 °C 至 +60 °C
- Winch 甲板运行
- −35 °C 至 +75 °C
- 最大。线芯温度
- +80 °C (PE) / +90 °C (XLPE/PP)
机械
- 设计水 depth
- 6,000 m (60 MPa hydrostatic)
- Min. 破断载荷 (MBL)
- 38 kN (6.5 mm OD) 至 320 kN (22.4 mm OD)
- Safe 工作载荷 (SWL)
- 10 kN 至 80 kN
- 最小弯曲半径 (下方载荷)
- 20 × OD 包覆于 -frame sheave
- 最小弯曲半径 (无载荷)
- 12 × OD
- 扭矩平衡
- ≤ ±1.5°/m 最高达 50 % MBL
耐受性能
- 水 blocking
- 100 % 气隙-填充线芯 & 铠装外侧间隙
- 腐蚀耐受性
- 重型 Class A 镀锌 GIPS + 腐蚀 inhibitor
- Seabed rock 磨损
- Preformed 高-carbon plow 钢外细丝
- 烃类（碳氢化合物）& hydraulic 油
- IEC 60811-404 耐受
参考标准
- Military / 船用 spec
- MIL-DTL-24643 / ISO 13628-5
- Oceanographic pool 标准
- UNOLS Appendix /B (0.322″ & 0.680″ 兼容)
- 光纤标准
- ITU-T G. 652.D / IEC 60794-3
标识
- Exterior 表面
- 亮镀锌 GIPS 线丝 (或黑色 HDPE/PUR 护套)
- 线芯编码识别
- IEC 60304 色标编码 + TIA-598 光纤
- 海关税则号（HS）
- 8544.49 / 8544.70
规格尺寸
13 标准 electromechanical & electro-光学 tow 电缆种规格
含 industry-标准 oceanographic diameters (0.255″, 0.322″, 0.450″, 0.680″) 及公制 multicores.
| 订货型号 | 内部线芯结构 | 额定 V V | 标称外径 mm | 重量于 air kg/km | 重量于 sea kg/km | SWL kN | MBL kN | Min. sheave R mm | 询价 |
|---|---|---|---|---|---|---|---|---|---|
| Electromechanical Coaxial & 多芯 Tow 电缆 | |||||||||
| AUTC-1CX-0255 | 1 × Coax (0.255″ CTD / Magnetometer) | 600 | 6.48 | 158 | 126 | 9 | 38 | 130 | |
| AUTC-1CX-0322 | 1 × 50 Ω Coax (0.322″ UNOLS CTD) | 1000 | 8.18 | 255 | 204 | 14 | 56 | 164 | |
| AUTC-4C18-0322 | 4 × 1.0 mm² (18 AWG Star-Quad) | 1000 | 8.20 | 262 | 208 | 14 | 55 | 164 | |
| AUTC-1CX4C-0375 | 1 × 75 Ω Coax + 4 × 1.0 mm² (侧-Scan) | 1000 | 9.53 | 350 | 278 | 19 | 76 | 191 | |
| AUTC-7C16-0450 | 7 × 1.5 mm² (侧-Scan / 子-Bottom) | 1000 | 11.43 | 495 | 392 | 27 | 108 | 229 | |
| AUTC-1CX6C-0450 | 1 × 50 Ω Coax + 6 × 1.5 mm² | 1200 | 11.43 | 505 | 400 | 27 | 110 | 229 | |
| AUTC-12C16-0560 | 3 × 2.5 + 9 × 1.0 mm² (Deep Tow) | 1500 | 14.22 | 780 | 620 | 42 | 168 | 284 | |
| Electro-光学 FIMT Deep-Tow 电缆 | |||||||||
| AUTC-EO-3C3FO-0394 | 3 × 1.5 mm² + 3 SM 光纤于 FIMT | 1500 | 10.00 | 395 | 315 | 22 | 88 | 200 | |
| AUTC-EO-3C6FO-0450 | 3 × 2.5 mm² + 6 SM 光纤于 FIMT | 2000 | 11.43 | 515 | 410 | 28 | 112 | 229 | |
| AUTC-EO-3C6FO-0560 | 3 × 4.0 mm² + 6 SM/MM 光纤于 FIMT | 2500 | 14.22 | 790 | 630 | 44 | 175 | 284 | |
| AUTC-EO-3C3FO-0680 | 3 × 6.0 mm² + 3 SM 光纤 (0.680″ UNOLS) | 3000 | 17.27 | 1,175 | 945 | 60 | 240 | 345 | |
| AUTC-EO-3C6FO-0680-JK | 3 × 6.0 mm² + 6FO + HDPE 外护套 | 3000 | 19.80 | 1,265 | 965 | 60 | 240 | 396 | |
| AUTC-EO-3C12FO-0880 | 3 × 10 mm² + 3×2×0.75 + 12FO 重型 Tow | 3000 | 22.40 | 1,890 | 1,510 | 80 | 320 | 448 | |
- 表中为该型号电缆的典型值；实际订单的外径与重量以报价单确认为准。
- AUTC-1CX-0322 (8.18 mm) 及 AUTC-EO-3C3FO-0680 (17.27 mm) match 标准 UNOLS oceanographic winch groove shells.
质量与认证
测试与检验
每根出厂长度均经例行试验，按批次进行抽样与型式试验，并随附 EN 10204 3.1 检验证书。
- 导体第 5 类绞合导体
- 火花试验100% 在线检测
- 成缆线芯、地线与填充
- 护套挤出内护套、编织／屏蔽、外护套
- 电气测试交流耐压与导体电阻
- 尺寸外径与护套壁厚
- 检验文件与发运装盘出厂与发运
| 测试与检验 | 试验值／参考标准 | 频次 |
|---|---|---|
| 例行试验 | ||
| DC 导体耐受性 & HV 绝缘介质试验 | 3.0–7.5 kV AC 用于 5 min + IEC 60228 耐受性监测 | 100 % 制造长度 |
| TDR coaxial 阻抗 & OTDR 光学 trace | 50/75 Ω 阻抗 uniformity & 1310/1550 nm 光学 loss | 每根持续卷筒长度 |
| 抽样试验 | ||
| 抗拉破断力, elongation & 扭矩-rotation 试验 | Verify MBL 及 ≤ ±1.5°/m rotation 下方载荷 | Qualification & lot sample |
| 60 MPa hydrostatic 压力试验 | 24 h 压力 hold 配 live 绝缘耐受性 & OTDR 监视 | 型式认可 |
检验证书
每盘随附，列明该盘电缆整根长度的例行试验结果。产品认证
MIL-DTL-24643 / ISO 13628-5 Tow 结构UNOLS 0.322″ & 0.680″ Winch Shell 兼容
企业体系证书
ISO 9001ISO 14001ISO 45001VDE 标志认证UL / cULCE · LVD / EMC
标识与供货
订购与交付
护套印字
TEBAOFLEX AUTC ARMOURED UNDERWATER TOW CABLE [PART] [MBL kN] [YEAR]
- 交货形式
- 重型钢 oceanographic spooling 卷筒
- 持续长度
- 最高达 10,000 m splice-无持续长度
- Termination hardware
- Preformed 螺旋绕包 grips, PMI/torpedo socket cones & 潮湿-mate tails
- 交货期
- 5–8 weeks ex-协同
