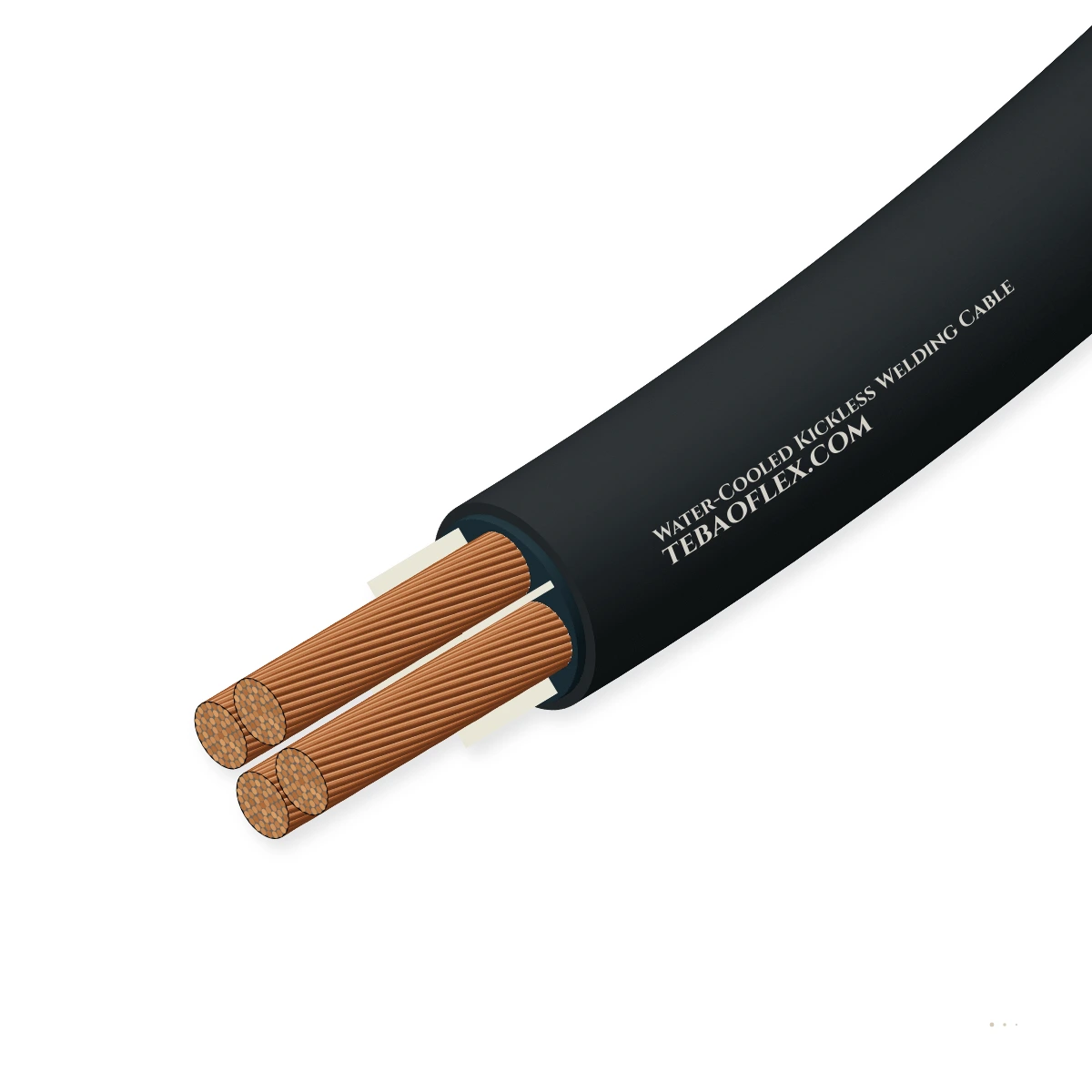

EN 50525-2-81 & 低-Reactance 耐受性 Welding 电缆600–1000 V ISO 5828 / RWMA3+3 Interleaved 低-Reactance200 MCM 至 600 MCM 水-Cooled

水冷低电抗焊接电缆600 V 低-reactance interleaved 3+3 sector 水-cooled 耐受性 spot-welding gun jumper

600 V 低-reactance interleaved 3+3 sector 水-cooled 耐受性 spot-welding gun jumper

零 Magnetic Kick (3+3 Sector)

内部密闭-回路水 Cooled

Spatter & Coolant 耐受 EPDM

ISO 5828 / RWMA / AWS J1.1

规格符合 Polarity

订货型号: Kickless 350 MCM
标称外径: 35.00 mm
铜重: 3,550.0 kg/km
总计通体 ≈: 4,550.0 kg/km
最小弯曲半径: 175.0 mm

全部规格 (8)

获取报价数据表 WhatsApp

工程师 2 个工作小时内回复出口木盘按需定尺裁切每盘随附 EN 10204 3.1 检验证书

额定电压: 600 V / 1000 V
线芯几何结构: 3 + 3 sector 成缆节距
规格范围: 200 至 600 MCM
Welding 电流: 8 kA 至 25 kA pu
Coolant 压力: 4 至 10 bar work
最小弯曲半径: 5 × 软管 OD

本电缆型号的典型值（依据 ISO 5828 / RWMA / AWS J1.1）——具体订单参数将在技术规格书与报价单中确认。

应用工况

Water-Cooled Kickless Welding Cable 是否适合您的设备？

水-Cooled Kickless Welding 电缆为低-inductance secondary 动力 jumper engineered 至 ISO 5828, RWMA 及 AWS J1.1 用于大电流 (8,000 A 至 25,000 A) automotive body-于-白色移动便携式及 robotic 耐受性 spot-welding guns. 6 根 (3+3) pie-异型成型 rop

长距离垂直悬垂

适用

消除 violent 电磁电缆 whip ('kick') 期间 15,000 + spot-welding pulses.

拖链系统

适用

复绞 30–34 AWG 铜股细丝及 swivel terminal heads endure 多-轴线 robotic dress packs.

地面拖曳与移动供电

适用

厚纤维纺织-加强型 EPDM 外 coolant 软管 resists weld spatter, slag 及 hydraulic oils.

固定敷设

不适用

需配有功密闭-回路水 flow (≥3.8 L/min); 用于 air-cooled arc welding 用途 H01N2-E .

H01N2-E air-cooled arc 电缆

典型设备Automotive body-于-白色 spot weldingRobotic C-gun & X-gun dress packsOverhead manual 移动便携式 spot guns电器设备 & sheet-金属耐受性 weldMFDC & AC weld 变压器跨接线

电缆结构

逐层了解结构

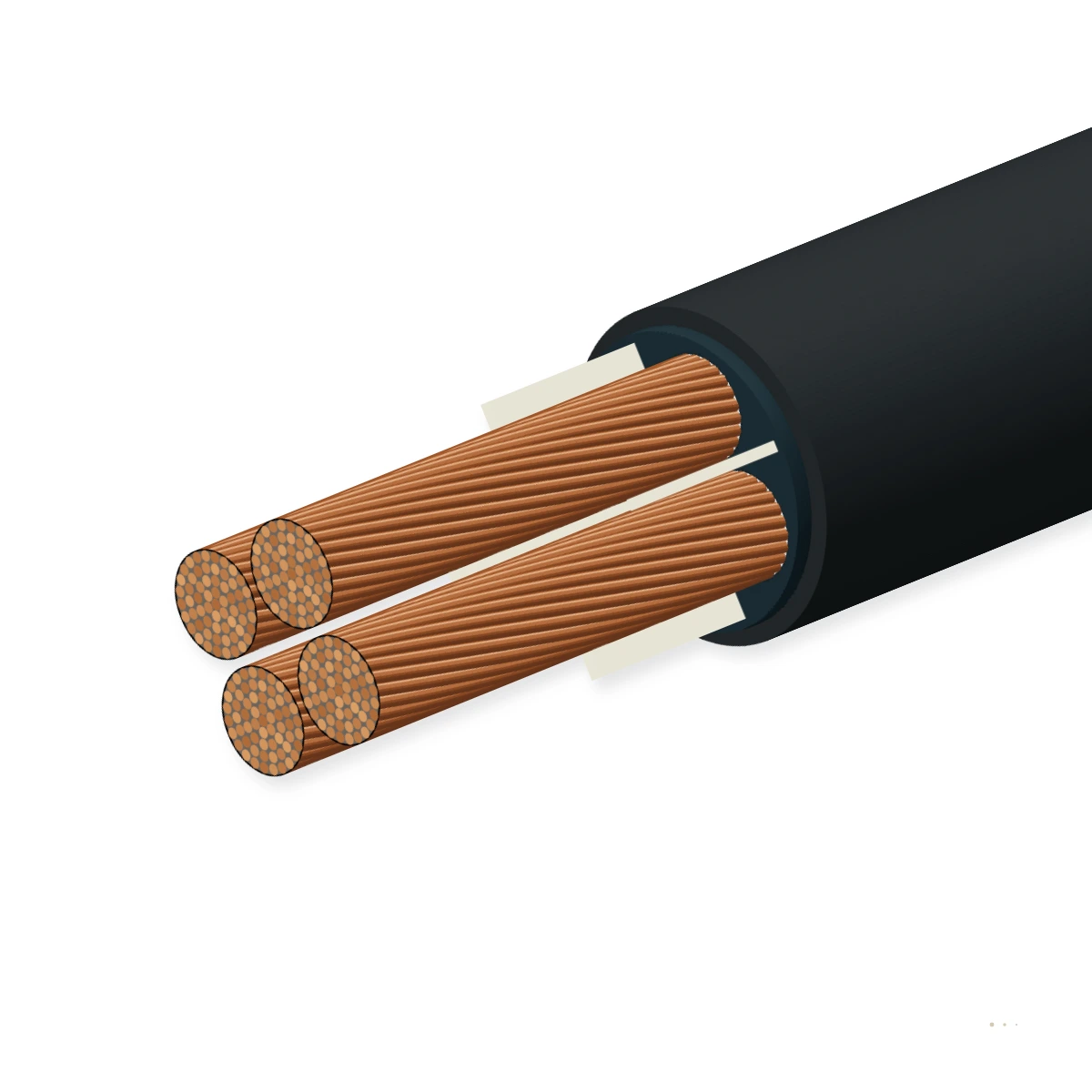

中心 fluted 弹性体水-配电线芯 + 6 (3 positive + 3 negative) interleaved pie-sector 承力绳-绞合裸/镀锡铜导体 separated 按重型 EPDM 绝缘介质筋带 + 纤维纺织-编织层-加强型非-导电 EPDM 外 cooling 软管。

结构剖切示意图（非按比例，由结构层数据自动生成）

#	结构层	材料与参考标准
1	3 + 3 interleaved sector 铜承力绳	6 根 pie-异型成型承力绳-绞合细丝铜导体 (alternating + 及 − 围绕 360°) cancelling 对称相对 magnetic fields 及表皮层-effect reactanceISO 5828
2	6-筋带 Star EPDM polarity 隔离层	挤包 6 根-fin 交联 EPDM 橡胶 star 线芯隔离 adjacent positive 及 negative 铜 sectors 在 1000 V 同时 channeling cooling 水包覆于股细丝ISO 5828
3	高强力芳纶/聚酯加强层	编织纤维纺织加强层嵌入于外软管壁厚至 withstand 6–10 bar coolant 水压力ISO 5828
4	非-导电 EPDM 外 coolant 软管	磨损-, weld-spatter- 及耐热 EPDM 外护套密封密闭-回路水回路ISO 5828

标准 3+3 Kickless Jumper (250 MCM 至 500 MCM — 固定敷设或 Swivel Lugs)

完整 factory-terminated 成缆组件配镀银 forged 铜水-cooled 2-bolt 或 4-bolt ISO 5828 terminal heads.

重型 600 MCM / 300 mm² Robotic MFDC Jumper

大容量水-cooled kickless 电缆配 replaceable 外 spatter sleeve 用于高-工况-循环 robotic spot welding.

技术数据

额定值与运行条件

典型值: 以下为该型号电缆的典型参数（依据 ISO 5828 / RWMA / AWS J1.1）。实际订单数值将在规格书与报价单中确认。

电气

绝缘额定电压: 600 V / 1,000 V rms 夹于 positive 及 negative sectors
绝缘介质 withstand 试验: 2.5 kV AC rms 干燥 / 1.5 kV AC 潮湿夹于 polarities
Inductive reactance @ 60 Hz: ≈30–40 μΩ/m (最高达 80 % lower 电压降相比双层单芯电缆)

热性能

所需 cooling 水 flow rate: 3.8 至 7.5 L/min (1.0 至 2.0 GPM) 在 ≤+30 °C inlet 水温度
最大。coolant outlet 温度: +60 °C (+85 °C 软管胶料额定值)

机械

Coolant 工作 / burst 压力: 6.0 bar (90 psi) 工作 · ≥17 bar (250 psi) burst 压力
最小弯曲半径: 5 × 外软管直径

耐受性能

电磁 force cancellation: Alternating 3+3 sector 几何结构 neutralizes repulsive Lorentz kick 期间 10–25 kA weld pulses
外软管耐受性: 非-导电 EPDM resists molten weld spatter, 臭氧, glycol coolant & shop oils

参考标准

参考标准: ISO 5828, RWMA Bulletin 16 & AWS J1.1
Terminal 接线端子界面: ISO 5828 / RWMA 2-hole & 4-hole 镀银铜水-cooled terminals

标识

规格 designation: 规定的按 MCM (或 mm²) 符合 polarity (e.g. 400 MCM = 400 MCM + 及 400 MCM −)
软管颜色: 黑色, 红色或蓝色非-导电 EPDM

规格尺寸

8 标准种配置 (水-Cooled Kickless Welding 电缆)

标称 dimensions, 铜重量, 总计通体及电气 parameters 用于水-Cooled Kickless Welding 电缆符合 ISO 5828 / RWMA / AWS J1.1 .

Dimensions & masses
型号规格	规格符合 Polarity	总计铜 / 水 Flow	标称外径 mm	铜重 kg/km	总计通体 ≈ kg/km	最小弯曲半径 mm
水-Cooled Kickless Welding 电缆规格 schedule
Kickless 200 MCM	200 MCM (100 mm²)	2×100 mm² · 3.8 L/m	28.50	1,920.0	2,650.0	142.5
Kickless 250 MCM	250 MCM (125 mm²)	2×125 mm² · 4.2 L/m	30.50	2,400.0	3,200.0	152.5
Kickless 300 MCM	300 MCM (150 mm²)	2×150 mm² · 4.5 L/m	33.00	2,880.0	3,780.0	165.0
Kickless 350 MCM	350 MCM (185 mm²)	2×185 mm² · 5.0 L/m	35.00	3,550.0	4,550.0	175.0
Kickless 400 MCM	400 MCM (200 mm²)	2×200 mm² · 5.7 L/m	38.00	3,840.0	4,950.0	190.0
Kickless 450 MCM	450 MCM (225 mm²)	2×225 mm² · 6.0 L/m	39.50	4,320.0	5,500.0	197.5
Kickless 500 MCM	500 MCM (250 mm²)	2×250 mm² · 6.5 L/m	41.50	4,800.0	6,100.0	207.5
Kickless 600 MCM	600 MCM (300 mm²)	2×300 mm² · 7.5 L/m	44.50	5,760.0	7,250.0	222.5

表中为该型号电缆的典型值；实际订单的外径与重量以报价单确认为准。
Dimensions 及 tolerances conform 至 ISO 5828 / RWMA / AWS J1.1 .

电气参数
规格符合 Polarity	最大。DC R @ 20 °C Ω/km	电流于 air	Installed / 工况
200 MCM (100 mm²)	0.175	4,500	3,600
250 MCM (125 mm²)	0.140	5,500	4,400
300 MCM (150 mm²)	0.116	6,500	5,200
350 MCM (185 mm²)	0.098	7,500	6,000
400 MCM (200 mm²)	0.086	8,500	6,800
450 MCM (225 mm²)	0.077	9,500	7,600
500 MCM (250 mm²)	0.069	10,500	8,400
600 MCM (300 mm²)	0.058	12,500	10,000

Reference 载流量在 +30 °C ambient; apply 工况-循环或 grouping correction factors 符合标准。

质量与认证

测试与检验

每根出厂长度均经例行试验，按批次进行抽样与型式试验，并随附 EN 10204 3.1 检验证书。

导体第 5 类绞合导体
火花试验100% 在线检测
成缆线芯、地线与填充
护套挤出内护套、编织／屏蔽、外护套
电气测试交流耐压与导体电阻
尺寸外径与护套壁厚
检验文件与发运装盘出厂与发运

测试与检验	试验值／参考标准	频次
例行试验
2.5 kV AC polarity-至-polarity 绝缘介质 & 10 bar hydrostatic 试验	零电气 breakdown 及零水 leakage	100 % assemblies
抽样试验
DC 耐受性符合 polarity, 水 flow 压力压降 & 接线端子拉力试验	Verifies 低接触耐受性及 ≥4.0 L/min flow	每根 batch
抗扭 robotic 弯曲寿命 & 20 kA impulse reactance 试验	Certified 至 ISO 5828 & RWMA	型式定型试验

检验证书

每盘随附，列明该盘电缆整根长度的例行试验结果。

产品认证

ISO 5828 Secondary Welding 电缆RWMA (耐受性 Welding Manufacturing Alliance)AWS J1.1 CompliantRoHS 3 & REACH Compliant

企业体系证书

ISO 9001ISO 14001ISO 45001VDE 标志认证UL / cULCE · LVD / EMC

标识与供货

订购与交付

护套印字

TEBAOFLEX WATER-COOLED KICKLESS WELDING CABLE [MCM/ mm2] ISO 5828 NON-CONDUCTIVE EPDM [lot]

交货形式: 非-returnable wooden 卷筒, export 卷筒或 shrink-绕包 coils
标准卷筒节距: 100 m · 250 m · 500 m · 1000 m
最小起订量: 200 m (stock 种规格) · 500 m (定制节距)
交货期: 2–3 weeks ex-协同
Incoterms: EXW, FOB, CIF, DAP

技术资料

资料下载

PDFWater-Cooled Kickless Welding Cable – 技术规格书（英文版）共 8 种规格 · 结构、技术参数与认证 XLSXWater-Cooled Kickless Welding Cable 规格数据表（Excel 英文版）含全部 8 种规格的尺寸与技术参数，可直接用于 BOM 清单或询价

版本: 2026-10-20
更新日期: 2026-10-20

常见问题

工程师首先关注的问题

未涵盖您的问题？欢迎发送图纸或工况，工程师将在 2 个工作小时内回复。

Why 为本电缆 called 'kickless' 及 how does 3+3 sector 设计 work?

当 10,000 至 25,000 A welding 电流 surges 至 2 根独立平行单芯电缆, intense 对称相对 magnetic fields cause 电缆至 violently repel 每根其他 ('kick'), fatiguing operators 及 snapping robot brackets. 按 dividing positive 及 negative 导体成 6 pie-异型成型 sectors 排列 alternately (+, −, +, −, +, −) 围绕单根轴线, magnetic 应力 cancel internally 及 reduce inductive reactance 按最高达 80 % .

How does 水 cooling allow 400 MCM (200 mm²) kickless 电缆至设有 10,000 + spot-welding pulses?

De-ionized 或浸渍处理的 cooling 水 flows directly 至内部通道包覆于裸铜股细丝在 4 至 7 L/min, removing Joule 耐热 immediately 使紧凑型, 柔性电缆 CAN 设有 5 至 8 times 电流 air-cooled 电缆。

How 为规格 kickless welding 电缆规定的 (e.g. 400 MCM)?

按 industry convention (RWMA / ISO 5828), '400 MCM' kickless 电缆 contains 400 MCM (~200 mm²) positive 铜 AND 400 MCM (~200 mm²) negative 铜内部相同软管 (总计铜截面 = 800 MCM / ~400 mm²).

CAN 水-Cooled Kickless Welding 电缆 be ordered 配 swivel terminal heads?

Yes. We 供电同时固定敷设及 360° 低-耐受性镀银 swivel terminal heads (2-bolt 及 4-bolt ISO/RWMA patterns) 于定制 point-至-point 成缆组件节距。
