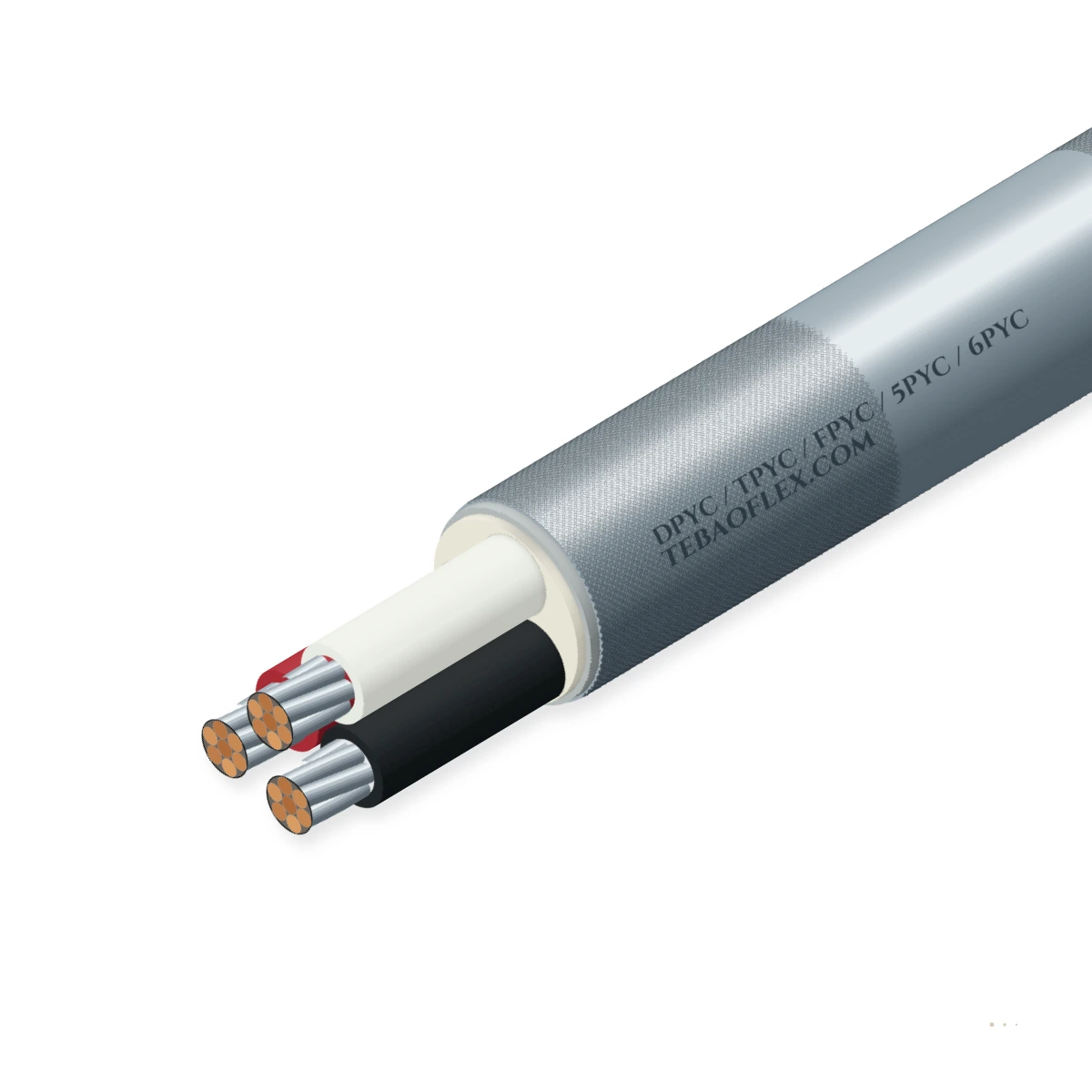

产品主图

JIS C 3410 0.6/1 kV 船用船用动力电缆JIS C 34100.6/1 kV-25 至 +90 °C

DPYC / TPYC / FPYC / 5PYC / 6PYC JIS 编织层-铠装船用JIS C 3410 0.6/1 kV 镀锌钢或铜线丝-编织层铠装 ('C') EP -橡胶船用

JIS C 3410 0.6/1 kV 镀锌钢或铜线丝-编织层铠装 ('C') EP -橡胶船用

IEC 60332-3-22 类别
金属丝编织层铠装
Engine Room 油
JIS C 3410
订货型号
DPYC / TPYC / FPYC / 5PYC / 6PYC TPYC-14 (3×14 mm²)
标称外径
18.60 mm
铜重
423.4 kg/km
总计通体 ≈
730.0 kg/km
最小弯曲半径
111.6 mm
全部规格 (8)
获取报价数据表WhatsApp
工程师 2 个工作小时内回复出口木盘按需定尺裁切每盘随附 EN 10204 3.1 检验证书
额定电压
0.6/1 kV
最大 1.2 kV
试验电压
3500 V AC / 5 mi
绝缘介质 withstand
Operating 温度
-25 至 +90 °C
短路 +250 °C
最小弯曲半径
6 × D
弯曲移动 10 × D
初级标准
JIS C 3410
JIS C 3410 (0.6/1 kV DPYC, TPYC, FPYC, 5
阻燃等级
IEC 60332-1-2 &
耐火 & 安全合规

本电缆型号的典型值（依据 JIS C 3410）——具体订单参数将在技术规格书与报价单中确认。

应用工况

DPYC / TPYC / FPYC / 5PYC / 6PYC 是否适合您的设备？

DPYC / TPYC / FPYC / 5PYC / 6PYC 为系列线丝-编织层铠装船用船用动力电缆制造至 JIS C 3410 用于 0.6/1 kV AC vessels, tankers, bulk carriers, 及海洋平台单元。包覆于 +90 °C EP -橡胶绝缘 ('P') 线芯及阻燃-retardan

固定敷设

适用

标准 JIS 船用动力电缆用于 engine rooms, 机械设备 spaces, 泵 rooms, 及钢 bulkhead penetrations

电机定子、牵引与变流器引出线

适用

Connects 船用发电机, engine-room 水泵, 推进器, 及 steering gear 电机

开关柜与机柜内部布线

适用

编织铠装 terminates cleanly 成船用接地电缆格兰头于主配电盘

典型设备船用 Engine Room & 机械设备 Space 馈线船用泵, Compressor & Fan 电机Wheelhouse & Radar Zone 非-Magnetic 敷设线路

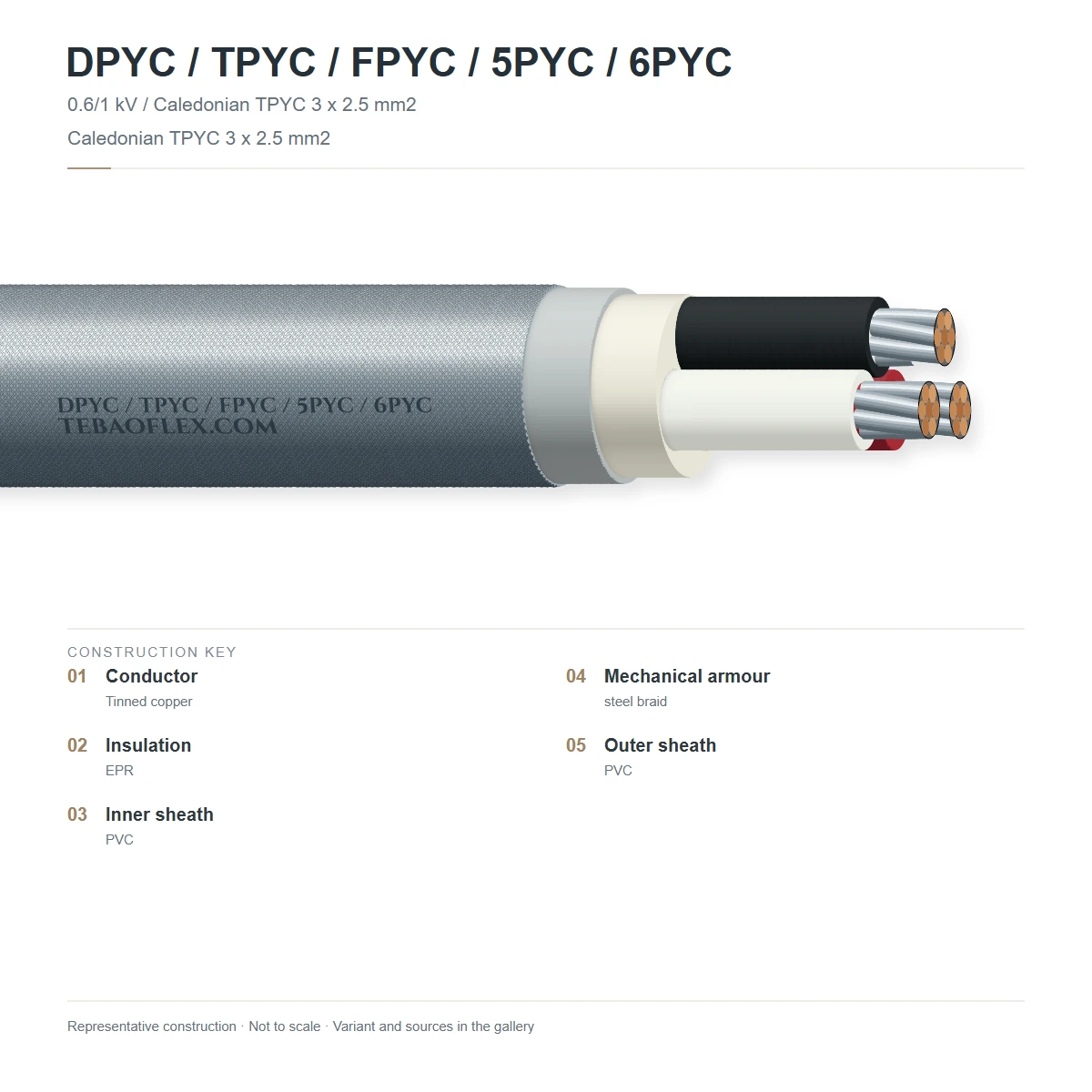

电缆结构

逐层了解结构

圆形绞合退火铜 (JIS C 3410 / IEC 60228 Class 2); 乙丙橡胶 (EPR / EP -橡胶, +90 °C, JIS C 3410 Symbol 'P'); 阻燃船用 Polyvinyl Chloride (PVC) 内衬层护套 (Symbol 'Y'); 外露 painted 镀锌钢 (或铜) 金属丝编织层铠装 (用于 PVC oversheath 包覆于铠装 select -PYCY).

1234
结构剖切示意图（非按比例，由结构层数据自动生成）
#结构层材料与参考标准
1导体圆形绞合退火铜导体 (JIS C 3410 Class 2)JIS C 3410
2绝缘乙丙橡胶 (EPR, Symbol P, +90 °C) 线芯绝缘JIS C 3410
3护套阻燃船用 PVC 内护套 (Symbol Y)JIS C 3410
4铠装镀锌钢 (或铜) 金属丝编织层铠装配保护 paint (Symbol C)JIS C 3410

船用 Engine Room & 机械设备 Space 馈线

镀锌钢金属丝编织层 ('C') 屏蔽层动力线芯防止机械冲击, sharp 钢电缆 hangers, 及 hull vibration.

船用泵, Compressor & Fan 电机

TPYC 3 芯及 FPYC 4 芯电缆供电三相动力至配重水泵, bilge 水泵, 及 engine-room ventilation fans.

Wheelhouse & Radar Zone 非-Magnetic 敷设线路

提供配镀锡铜丝编织铠装于 place 钢编织层 near magnetic compasses 至防止 magnetic deviation.

技术数据

额定值与运行条件

典型值: 以下为该型号电缆的典型参数（依据 JIS C 3410）。实际订单数值将在规格书与报价单中确认。

电气

额定电压（U0/U）
0.6/1 kV
最高运行电压
1.2 kV
绝缘介质试验电压
3500 V AC / 5 min (JIS C 3410)
绝缘电阻测量
≥ 300 MΩ·km 在 +20 °C

热性能

运行温度范围
-25 °C 至 +90 °C
动态 / 弯曲移动温度
-15 °C 至 +90 °C
最高短路温度
+250 °C

机械

最小弯曲半径（固定敷设）
6 × D
最小弯曲半径（移动弯曲）
10 × D
最大。抗拉牵引载荷
50 N/mm²
Vibration & 机械工况
固定敷设船用 engine-room & bulkhead 梯式桥架布线敷设

耐受性能

阻燃性能
IEC 60332-1-2 & IEC 60332-3-22 类别束绞阻燃
耐油与耐液体性能
船用 diesel, lubricating 油 & hydraulic fluid 耐受
UV, 耐候 & 臭氧
抗-corrosive painted 金属丝编织层 resists 船用盐雾-air 及 engine-room 耐热
耐化学与环境性能
受保护防止防鼠咬 attack, 机械压扁, vibration 磨损及 bilge fumes

参考标准

Governing 标准
JIS C 3410 (2018) — 电缆及柔性绳芯用于电气设备 ships (线丝-编织层铠装型 -PYC)
Applicable clauses
JIS C 3410 (0.6/1 kV DPYC, TPYC, FPYC, 5PYC, 6PYC); IEC 60092-353
Secondary reference
IEC 60092-353 — 电气 installations 于 ships — 动力电缆用于额定电压 1 kV 及 3 kV

标识

线芯识别
JIS C 3410 颜色 / 数字编码线芯 (2C: 黑色/白色; 3C: 黑色/白色/红色; 4C: 黑色/白色/红色/绿色; 5C/6C: 数字编号)
外护套颜色
银 / 灰色 painted 金属金属丝编织层外表面
表面喷印 legend
识别 tag / 内护套喷印: TEBAOFLEX — JIS C 3410 — 0.6/1 kV — <DPYC/TPYC/FPYC> - <size>

规格尺寸

8 标准种配置 (DPYC / TPYC / FPYC / 5PYC / 6PYC)

标称 dimensions, 铜重量, 总计通体及电气 parameters 用于 DPYC / TPYC / FPYC / 5PYC / 6PYC 符合 JIS C 3410 .

Dimensions & masses
型号规格规格 / Configuration绞合 · 壁厚标称外径
mm		铜重
kg/km		总计通体 ≈
kg/km		最小弯曲半径
mm		询价
DPYC / TPYC / FPYC / 5PYC / 6PYC 规格 schedule
DPYC / TPYC / FPYC / 5PYC / 6PYC DPYC-2.5 (2×2.5 mm²)DPYC-2.5 (2×2.5 mm²)7/0.67 · 1.0 mm12.30142.1245.073.8
DPYC / TPYC / FPYC / 5PYC / 6PYC TPYC-2.5 (3×2.5 mm²)TPYC-2.5 (3×2.5 mm²)7/0.67 · 1.0 mm12.90162.4280.077.4
DPYC / TPYC / FPYC / 5PYC / 6PYC TPYC-6 (3×6 mm²)TPYC-6 (3×6 mm²)7/1.04 · 1.0 mm15.10243.6420.090.6
DPYC / TPYC / FPYC / 5PYC / 6PYC TPYC-14 (3×14 mm²)TPYC-14 (3×14 mm²)7/1.60 · 1.0 mm18.60423.4730.0111.6
DPYC / TPYC / FPYC / 5PYC / 6PYC TPYC-38 (3×38 mm²)TPYC-38 (3×38 mm²)19/1.60 · 1.2 mm25.80957.01,650.0154.8
DPYC / TPYC / FPYC / 5PYC / 6PYC FPYC-14 (4×14 mm²)FPYC-14 (4×14 mm²)7/1.60 · 1.0 mm20.40527.8910.0122.4
DPYC / TPYC / FPYC / 5PYC / 6PYC 5PYC-2.5 (5×2.5 mm²)5PYC-2.5 (5×2.5 mm²)7/0.67 · 1.0 mm15.00223.3385.090.0
DPYC / TPYC / FPYC / 5PYC / 6PYC 6PYC-2.5 (6×2.5 mm²)6PYC-2.5 (6×2.5 mm²)7/0.67 · 1.0 mm16.20258.1445.097.2
  • 表中为该型号电缆的典型值；实际订单的外径与重量以报价单确认为准。
  • Dimensions 及 tolerances conform 至 JIS C 3410 .

质量与认证

测试与检验

每根出厂长度均经例行试验，按批次进行抽样与型式试验，并随附 EN 10204 3.1 检验证书。

  1. 导体第 5 类绞合导体
  2. 火花试验100% 在线检测
  3. 成缆线芯、地线与填充
  4. 护套挤出内护套、编织／屏蔽、外护套
  5. 电气测试交流耐压与导体电阻
  6. 尺寸外径与护套壁厚
  7. 检验文件与发运装盘出厂与发运
测试与检验试验值／参考标准频次
例行试验
绝缘介质电压 withstand & 导体 DC 耐受性3500 V AC / 5 min (JIS C 3410)100 % production 节距
抽样试验
绝缘壁厚, hot-set / pinch & 耐寒弯曲Conforms 至 JIS C 3410 sample schedule每根 production batch
Fluid 浸水, 阻燃 propagation & 耐热 agingIEC 60332-1-2 & IEC 60332-3-22 类别束绞阻燃型式定型试验

检验证书

每盘随附，列明该盘电缆整根长度的例行试验结果。

产品认证

JIS C 3410 (0.6/1 kV DPYC, TPYC, FPYC, 5PYC, 6PYC); IEC 60092-353IEC 60092-353 (2016)RoHS 3 & REACH Compliant

企业体系证书

ISO 9001ISO 14001ISO 45001VDE 标志认证UL / cULCE · LVD / EMC

标识与供货

订购与交付

护套印字

识别 tag / 内护套喷印: TEBAOFLEX — JIS C 3410 — 0.6/1 kV — <DPYC/TPYC/FPYC> - <size>
交货形式
非-returnable wooden 卷筒, export 卷筒或 shrink-绕包 coils
标准卷筒节距
100 m · 250 m · 500 m · 1000 m
最小起订量
200 m (stock 种规格) · 500 m (定制节距)
交货期
2–3 weeks ex-协同
Incoterms
EXW, FOB, CIF, DAP

技术资料

资料下载

PDFDPYC / TPYC / FPYC / 5PYC / 6PYC JIS Braid-Armoured Shipboard – 技术规格书（英文版）共 8 种规格 · 结构、技术参数与认证XLSXDPYC / TPYC / FPYC / 5PYC / 6PYC 规格数据表（Excel 英文版）含全部 8 种规格的尺寸与技术参数，可直接用于 BOM 清单或询价
版本
2026-10-20
更新日期
2026-10-20

常见问题

工程师首先关注的问题

未涵盖您的问题？欢迎发送图纸或工况，工程师将在 2 个工作小时内回复。

What does 'C' 在终端 DPYC / TPYC / FPYC indicate?
于 JIS C 3410, 'C' 表示金属金属丝编织层铠装 (standardly 镀锌钢金属丝编织层涂覆配抗-corrosive paint, 或铜合金编织层用于非-magnetic zones) 施加 directly 包覆于 'Y' PVC 护套。
Should I select TPYC 或 TPYCY 用于潮湿 bilges 及疏绕耐候 decks?
TPYC has 外露 painted 金属丝编织层于 outside, making it ideal 用于干燥 interior 机械设备 spaces 及电缆电缆桥架。用于疏绕耐候 decks, 潮湿 bilges, 或 corrosive chemical spaces, choose TPYCY, 其增设超保护 PVC 外护套 ('Y') 包覆于金属丝编织层。
其船用 classification societies accept JIS C 3410 -PYC 电缆?
JIS C 3410 船用电缆均认证及型-获准跨越 major IACS classification societies 含 ClassNK (Nippon Kaiji Kyokai), ABS, DNV, Lloyd's Register (LR), BV, 及 KR.
What 电压及温度 ratings apply 至 DPYC / TPYC / FPYC / 5PYC / 6PYC 下方 JIS C 3410?
DPYC / TPYC / FPYC / 5PYC / 6PYC 为额定用于 0.6/1 kV (最大 operating 电压 1.2 kV, 绝缘介质试验电压 3500 V AC / 5 min (JIS C 3410)) 及持续运行自 -25 °C 至 +90 °C (短路最高达 +250 °C) 符合 JIS C 3410 .
