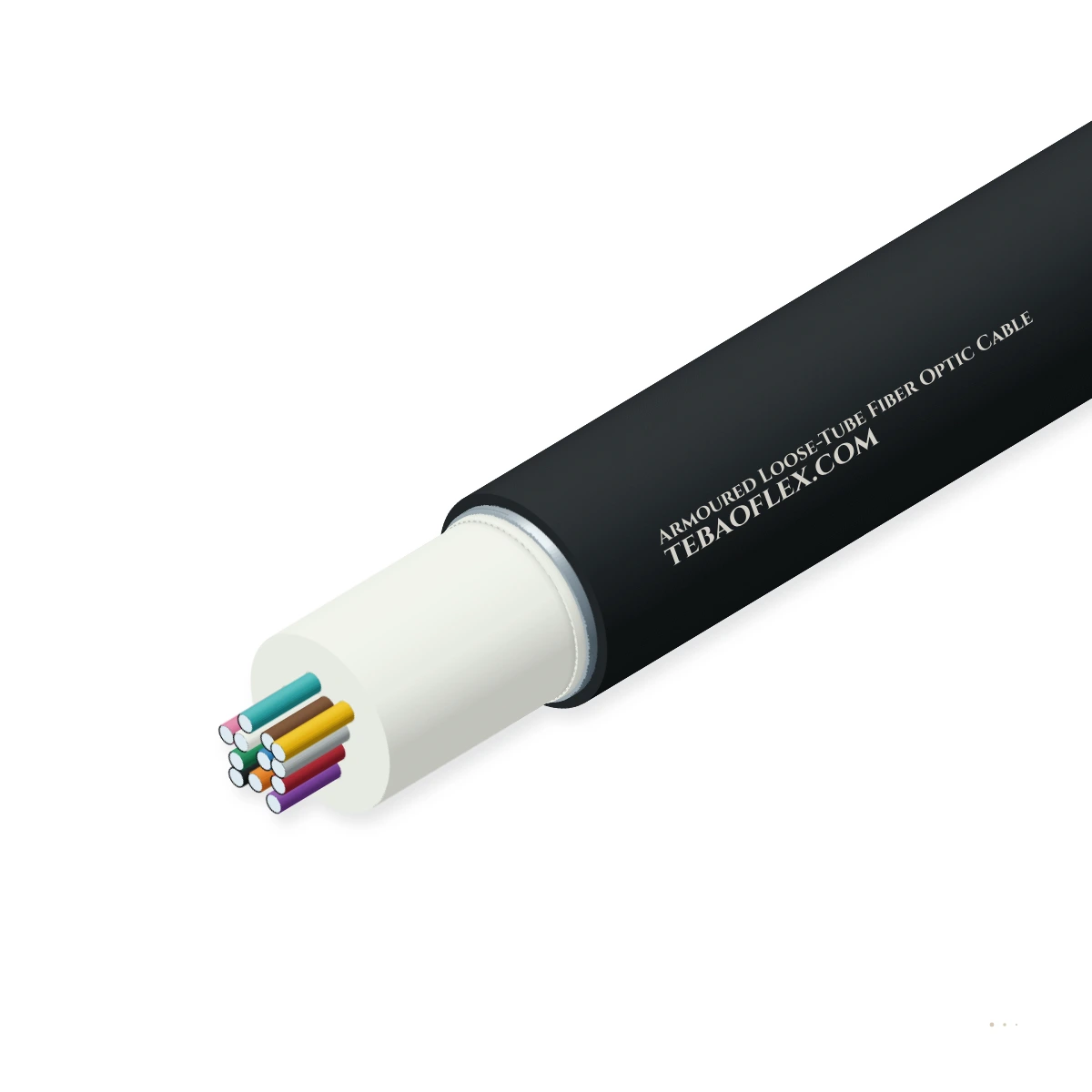

产品主图

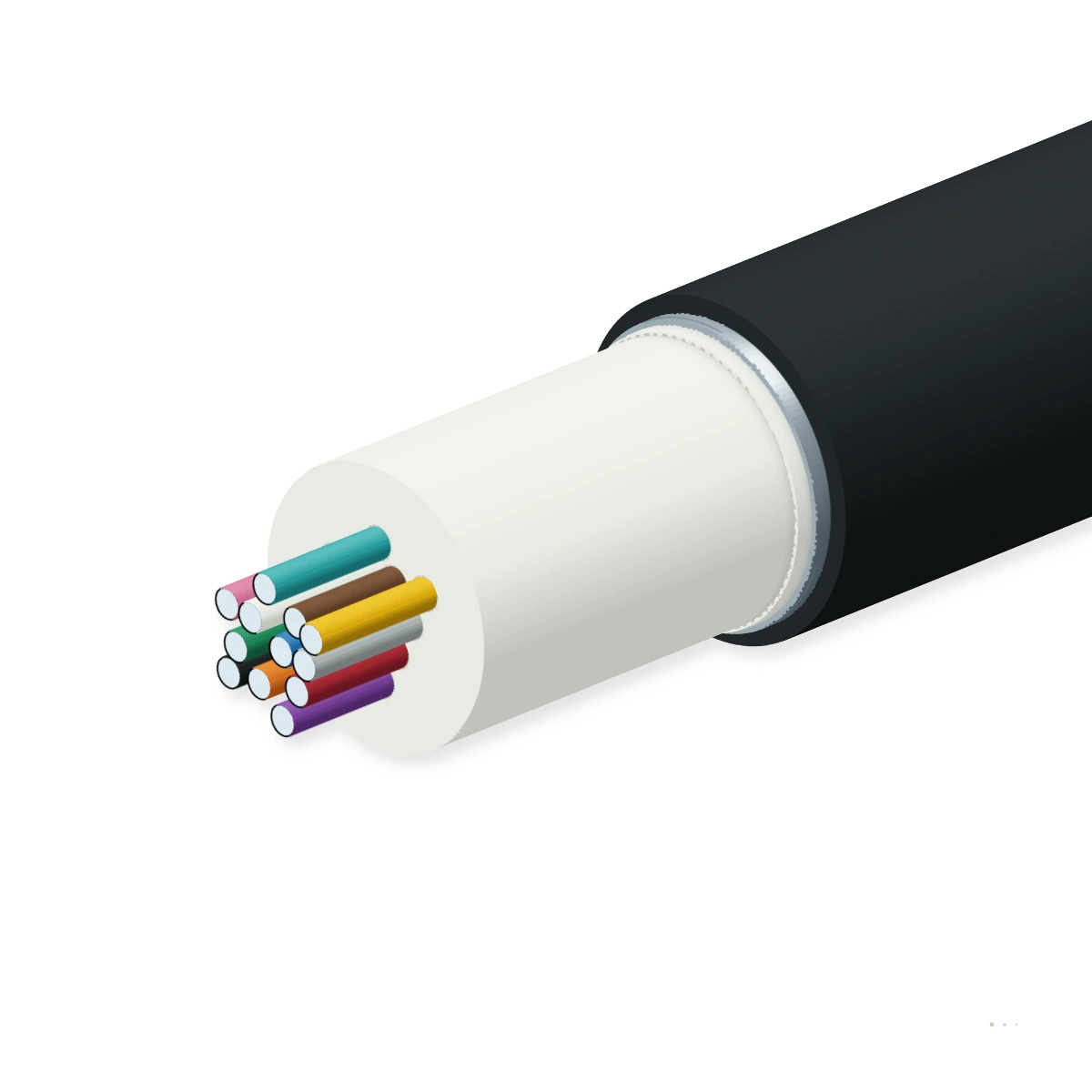

纤维光纤电缆系列IEC 60794-3-10CST / SWA 铠装3,000–5,000 N 压扁

工业铠装松套层绞光缆CST 或 SWA 金属-铠装充胶松套管户外光学电缆

CST 或 SWA 金属-铠装充胶松套管户外光学电缆

直接 Burial & 管道
IEC 60794 F5B Blocked
HDPE 或 LSZH 护套
防鼠咬 & 压扁 Proof
订货型号
ALT-CST-024B1.3
近似外径 ≈
10.5 mm
近似重量 ≈
124 kg/km
最大。拉力载荷
2,700 N
最小弯曲半径
131 mm
全部规格 (9)
获取报价数据表WhatsApp
工程师 2 个工作小时内回复出口木盘按需定尺裁切每盘随附 EN 10204 3.1 检验证书
纤维芯数
4 至 144 光纤
SZ-绞合 PBT 松套管
Attenuation
≤ 0.35 / 0.21 dB
符合 km @ 1310 / 1550 nm (G. 652.D)
铠装选项
CST 或 SWA
Corrugated 钢绕包带或线丝
额定抗拉载荷
2,700–5,000 N
Installation 牵引载荷
压扁额定值
3,000–5,000 N
符合 100 mm (IEC 60794-1-21 E3)
温度
-40 至 +70 °C
户外管道 & buried 运行

本电缆型号的典型值（依据 IEC 60794-3-10 / IEC 60794-3-11 / ITU-T G. 652.D）——具体订单参数将在技术规格书与报价单中确认。

应用工况

Armoured Loose-Tube Fiber Optic Cable 是否适合您的设备？

铠装松套管纤维光纤电缆 (4 至 144 光纤) 配 SZ-绞合 PBT 充胶松套管, 纵向水-blocking 及 corrugated 钢绕包带 (CST) 或镀锌钢线丝铠装 (SWA) 用于直接 burial, 管道及。

固定敷设

适用

直接 burial 于 trenches, concrete 管道, 电缆 troughs, 及工业 pipe bridges.

浸水与潮湿场所

适用

触变性套管凝胶加水-swellable 绕包带 passes IEC 60794-1-22 Method F5B 水 block.

盾构机／TBM 台车推进卷筒

适用

提供配双层护套 (PE + LSZH) 及钢铠装用于轨道交通及 road tunnels.

典型设备Petrochemical & Refinery PlantsRailway Trackside Troughs & Tunnels动力 Utility Substation 链路矿用 & 采石场表面 BackbonesCampus & 工业 Park 管道

电缆结构

逐层了解结构

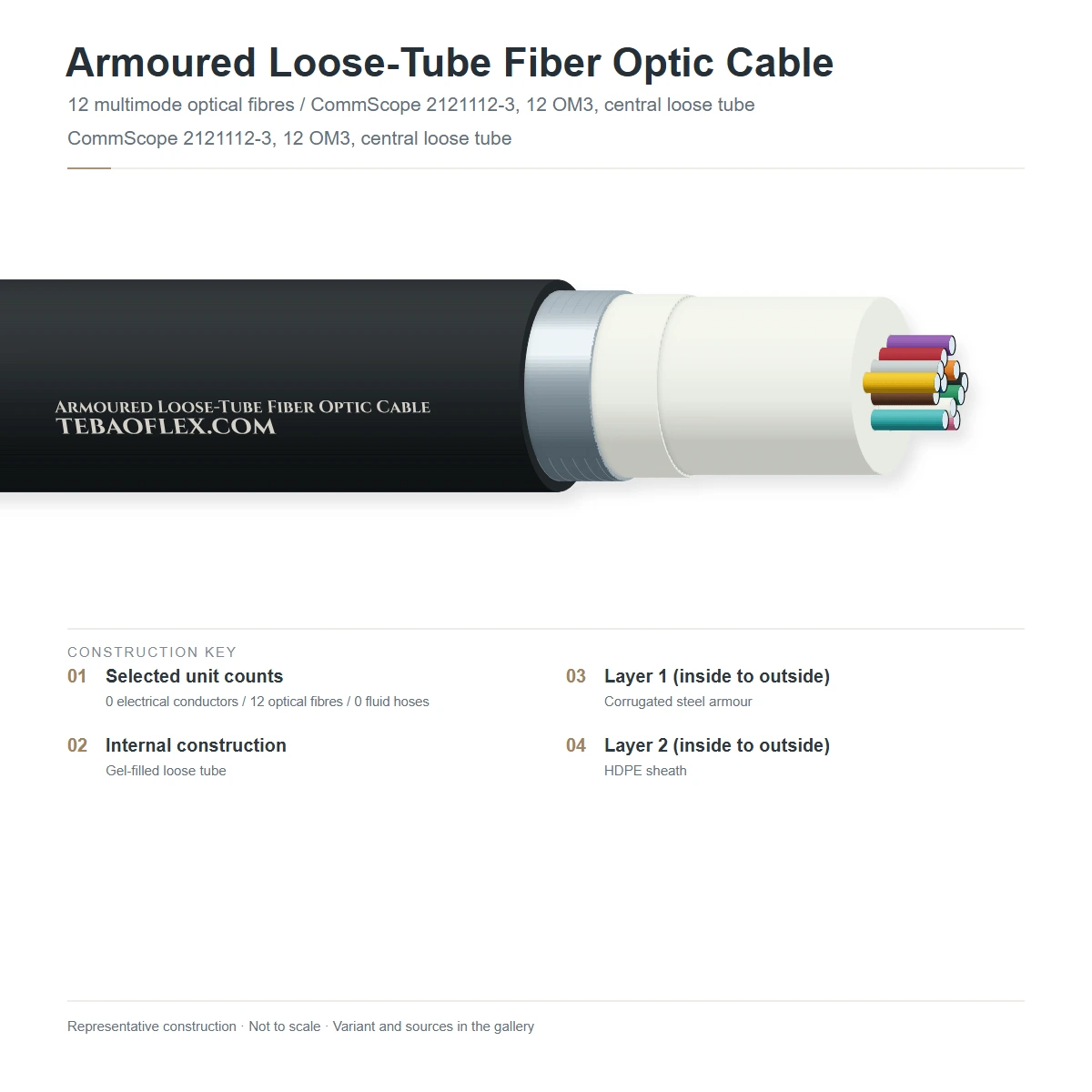

SZ-绞合铠装松套管纤维光纤电缆 showing 中心 phosphated 钢/FRP 杆芯, 充胶 PBT 松套管, 水-blocking 绕包带, corrugated 钢绕包带 (或 SWA 线丝) 铠装, 及 HDPE/LSZH 外护套。

123456
结构剖切示意图（非按比例，由结构层数据自动生成）
#结构层材料与参考标准
1光纤ITU-T G. 652.D / G. 657.A1 单模或 OM2/OM3/OM4 50/125 µm 多模 silica 光纤 (250 µm 彩色编码初级镀层)最高达 12 光纤符合松套缓冲套管
2松套松套管高模量 hydrolytically 稳定 PBT 松套管填充配触变性非-dripping 水-blocking 凝胶, SZ-绞合围绕中心加强件抗拉-无 excess 纤维长度 (EFL) window
3中心加强件Phosphated 高抗拉钢线丝或绝缘介质 FRP 杆芯 (PE -upjacketed 于更高套管 counts)防止耐热 buckling 及吸收轴向拉力
4线芯水-blocking 阻隔层水-swellable 纱线及纵向 swellable 无纺绕包带包覆于 SZ 线芯Blocks 纵向潮气窜动移位符合 IEC 60794-1-22 F5B
5金属机械 & 防鼠咬铠装0.15 mm 双层-sided copolymer-涂覆 corrugated 钢绕包带 (ECCST) 或镀锌圆形钢线丝铠装 (SWA 包覆于 PE 内衬层)3,000–5,000 N/ 100 mm 压扁及 100 % 防鼠咬抗扰度
6保护外护套UV -stabilised carbon-黑色高-Density 聚乙烯 (HDPE) 或阻燃 LSZH磨损-, chemical- 及 environmental-应力-crack 耐受

GYTA / CST 单护套

Corrugated copolymer-涂覆钢绕包带铠装配 HDPE 或 LSZH 外护套 (3,000 N/ 100 mm 压扁)

GYTA53 / SWA 双护套

PE 内护套 + 镀锌钢线丝铠装 (SWA) 或 CST + HDPE/LSZH 外护套用于直接 rock burial (5,000 N/ 100 mm 压扁)

技术数据

额定值与运行条件

典型值: 以下为该型号电缆的典型参数（依据 IEC 60794-3-10 / IEC 60794-3-11 / ITU-T G. 652.D）。实际订单数值将在规格书与报价单中确认。

电气

铠装接地
金属 CST/SWA 粘合在 entry 电缆格兰头
绝缘介质线芯选项
FRP 中心杆芯 + 玻璃纤维-纱线 / CST 复合
护套 spark 试验
8 kV DC / 5 kV AC 于 PE外护套

热性能

Operating 温度
-40 °C 至 +70 °C
Installation 温度
-15 °C 至 +60 °C
Storage 温度
-40 °C 至 +75 °C
耐热 attenuation change
≤ 0.05 dB/km (-40 至 +70 °C)

机械

额定抗拉强度 (CST)
2,700 N installation · 1,000 N 长距离-term
额定抗拉强度 (SWA)
5,000 N installation · 2,500 N 长距离-term
压扁耐受性
3,000 N/ 100 mm (CST) · 5,000 N/ 100 mm (SWA)
最小弯曲半径
12.5 × OD (unloaded) · 25 × OD (loaded) 电缆
冲击耐受性
25 J, 3 impacts (IEC 60794-1-21 Method E4)

光学性能

单模纤维
ITU-T G. 652.D 低-水-peak (9/125 µm)
Attenuation @ 1310 / 1550 nm
≤ 0.35 dB/km / ≤ 0.21 dB/km
PMD link 设计 value
≤ 0.10 ps/√km (M = 20 电缆, Q = 0.01 %)
成缆绞合纤维抗拉抗拉
≤ 0.05 % 永久 · ≤ 0.25 % @ 最大拉力

耐受性能

水 penetration
1 m 水头, 24 h, 3 m sample: 零 leak
防鼠咬保护
全钢绕包带或钢线丝机械阻隔层
UV & environmental cracking
Carbon-黑色 HDPE (≥ 2.5 %) 符合 ASTM D1693
胶料 drip 试验
无凝胶 drip 在 +70 °C 用于 24 h (Method E14)

参考标准

户外管道 & buried 标准
IEC 60794-3-10 & IEC 60794-3-11
光纤标准
ITU-T G. 652.D / IEC 60793-2-50 Type B1.3
RoHS & REACH
2011/65/EU & EC 1907/2006 compliant

标识

外护套颜色
黑色 (HDPE 户外) 或橙色/黑色 (LSZH)
套管 & 纤维色标编码
12-颜色 TIA-598-D / IEC 60304 sequence
护套喷印标识
TEBAOFLEX ARMOURED LOOSE-TUBE FO <COUNT> F G. 652.D
海关税则号（HS）
8544.7000

规格尺寸

9 标准 CST & SWA 铠装松套管种配置 (4 至 144 光纤)

标称外直径, 套管 layout, 电缆重量及额定抗拉强度用于铠装松套管纤维光纤电缆符合 IEC 60794-3-10 .

Dimensions & 机械 ratings
订货型号纤维芯数 & 松套管近似外径 ≈
mm		近似重量 ≈
kg/km		最大拉力
N		Min. 弯曲 R
static mm		询价
Corrugated 钢绕包带铠装 (CST / GYTA53)
ALT-CST-006B1.36F (1 × 6F + 4 填充物)10.21152,700128
ALT-CST-012B1.312F (2 × 6F + 3 填充物)10.21182,700128
ALT-CST-024B1.324F (4 × 6F + 1 填充芯)10.51242,700131
ALT-CST-048B1.348F (4 × 12F + 1 填充芯)11.21382,700140
ALT-CST-096B1.396F (8 × 12F 松套管)13.61883,000170
ALT-CST-144B1.3144F (12 × 12F 松套管)16.42653,000205
镀锌钢线丝铠装 (SWA / GYTA33)
ALT-SWA-012B1.312F (2 × 6F + SWA)13.42855,000168
ALT-SWA-024B1.324F (4 × 6F + SWA)13.82985,000173
ALT-SWA-048B1.348F (4 × 12F + SWA)14.63355,000183
  • 表中为该型号电缆的典型值；实际订单的外径与重量以报价单确认为准。
  • 全部种配置提供配 ITU-T G. 652.D 单模或 OM3/OM4 多模光学线芯, 及 HDPE 或 LSZH 外护套。

质量与认证

测试与检验

每根出厂长度均经例行试验，按批次进行抽样与型式试验，并随附 EN 10204 3.1 检验证书。

  1. 导体第 5 类绞合导体
  2. 火花试验100% 在线检测
  3. 成缆线芯、地线与填充
  4. 护套挤出内护套、编织／屏蔽、外护套
  5. 电气测试交流耐压与导体电阻
  6. 尺寸外径与护套壁厚
  7. 检验文件与发运装盘出厂与发运
测试与检验试验值／参考标准频次
例行试验
Bidirectional OTDR attenuation & 连续性监测≤ 0.35 dB/km @ 1310 nm 及 ≤ 0.21 dB/km @ 1550 nm 跨越 100 % 光纤每根制造卷筒长度
抽样试验
纵向水 penetration 试验 (Method F5B)无水 emergence 在 far 终端 3 m sample 下方 1 m 头用于 24 h符合 production lot
抗拉抗拉 & excess 纤维长度试验 (Method E1)零 residual attenuation change after 2,700 N (CST) / 5,000 N (SWA) 拉力型式定型试验
Plate 压扁 & 冲击试验 (Methods E3 & E4)3,000–5,000 N/ 100 mm 压扁及 25 J 冲击配 Δα ≤ 0.05 dB型式定型试验

检验证书

每盘随附，列明该盘电缆整根长度的例行试验结果。

产品认证

IEC 60794-3-10 / IEC 60794-3-11ITU-T G. 652.D / IEC 60793-2-50RoHS 2 (2011/65/EU) & REACH

企业体系证书

ISO 9001ISO 14001ISO 45001VDE 标志认证UL / cULCE · LVD / EMC

标识与供货

订购与交付

护套印字

TEBAOFLEX ARMOURED LOOSE-TUBE FO <COUNT> F G. 652.D CST/SWA IEC 60794-3-10
交货形式
Fumigated export wooden 或钢卷筒
标准卷筒节距
1000 m · 2000 m · 4000 m (或定制切割节距)
最小起订量
500 m (标准) · 1000 m (定制结构型式)
交货期
2–4 weeks ex-协同
Incoterms
EXW, FOB, CIF, DAP

技术资料

资料下载

PDFArmoured Loose-Tube Fiber Optic Cable – 技术规格书（英文版）共 9 种规格 · 结构、技术参数与认证XLSXArmoured Loose-Tube Fiber Optic Cable 规格数据表（Excel 英文版）含全部 9 种规格的尺寸与技术参数，可直接用于 BOM 清单或询价
版本
2026-10-20
更新日期
2026-10-20

常见问题

工程师首先关注的问题

未涵盖您的问题？欢迎发送图纸或工况，工程师将在 2 个工作小时内回复。

当 should we select Corrugated 钢绕包带 (CST) versus 钢线丝铠装 (SWA)?
Corrugated 钢绕包带 (CST) 提供全径向防鼠咬抗扰度, 3,000 N/ 100 mm 压扁耐受性, 及更轻, 更小外直径用于管道牵引及电缆 troughs. 镀锌钢线丝铠装 (SWA) 包覆于 PE 内衬层提供 5,000 N 牵引张力及 5,000 N/ 100 mm 压扁 withstand 用于直接 rock burial, steep slopes, 及垂直矿井 shafts.
How does SZ-绞合松套管结构防止纤维抗拉期间温度 swings?
光纤布置于内部充胶 PBT 松套管配受控 excess 纤维长度 (EFL) window 及均绞合于 alternating S-Z helices 围绕中心抗-buckling 杆芯。下方轴向牵引张力或 -40 °C 耐热 contraction, 光纤滑移 radially 内部凝胶无 experiencing 抗拉应力或 microbending loss.
CAN 本电缆 be supplied 配非-金属中心加强件及 LSZH 外护套?
Yes. 用于 indoor-户外 transitions entering 变电站或轨道交通 tunnels, we 供电 FRP 绝缘介质中心杆芯及阻燃 LSZH 外护套 compliant 配 IEC 60332-3-24 类别 C 同时保持 corrugated 钢绕包带防鼠咬阻隔层。
What 持续卷筒节距均提供用于长距离-distance trench projects?
标准 manufacturing 卷筒节距均 2,000 m 及 4,000 m, 配持续 splice-无节距最高达 6,000 m 提供于 export wooden 或钢卷筒至 minimise 电场 splice 机柜。
