휴대용 광산 케이블
Type SHD-GC2 kV 차폐형 휴대용 광산용 케이블

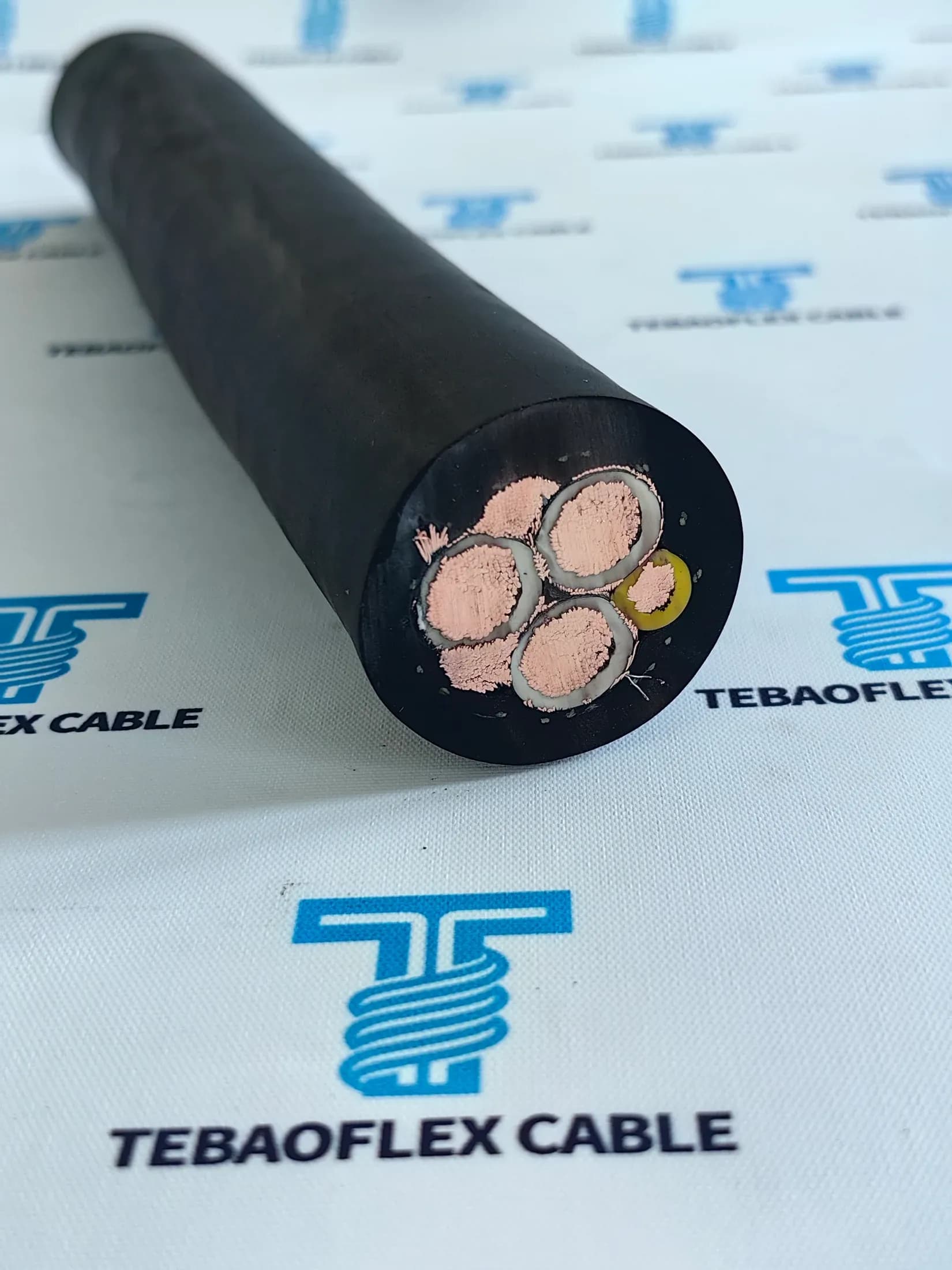

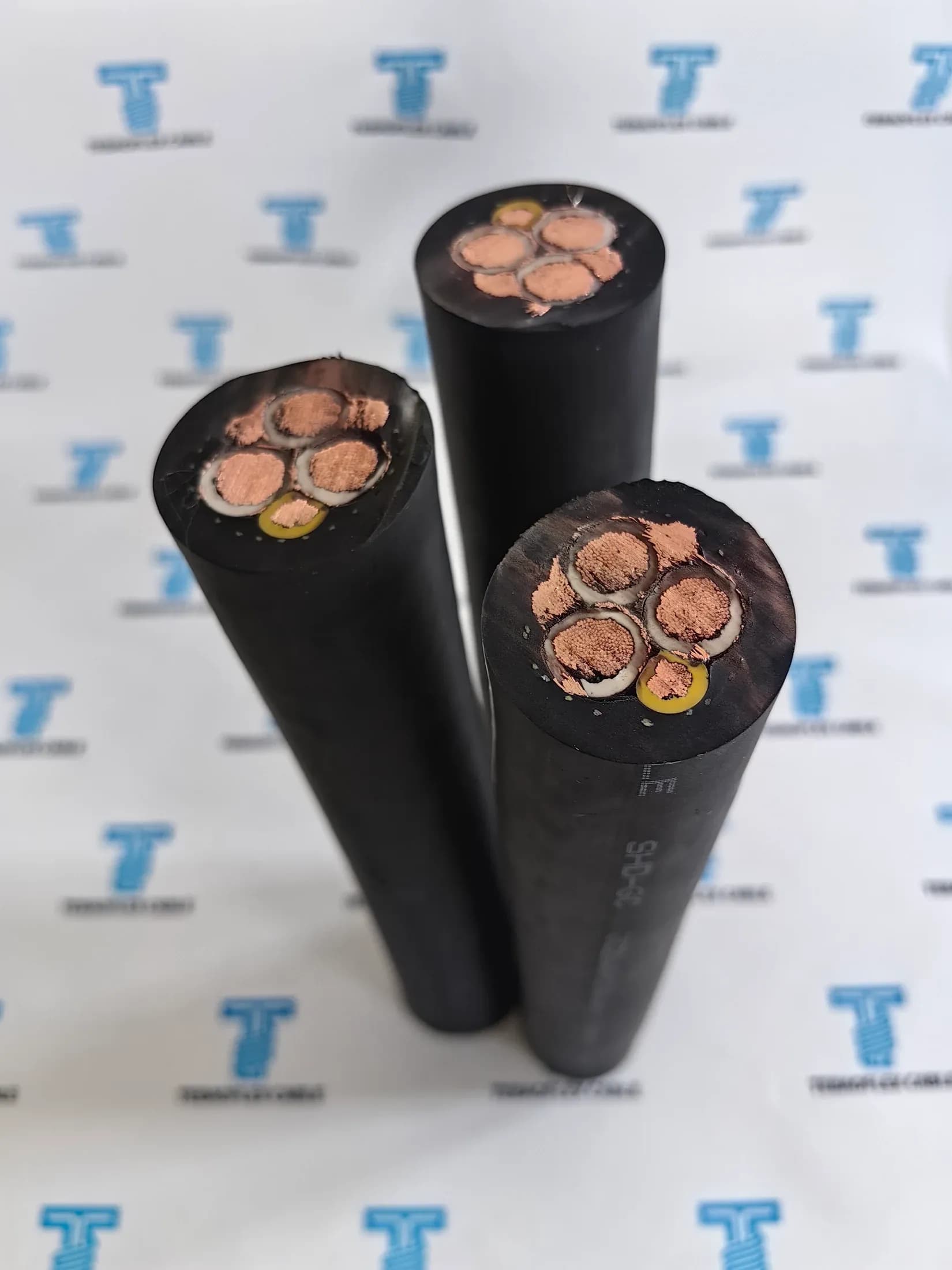

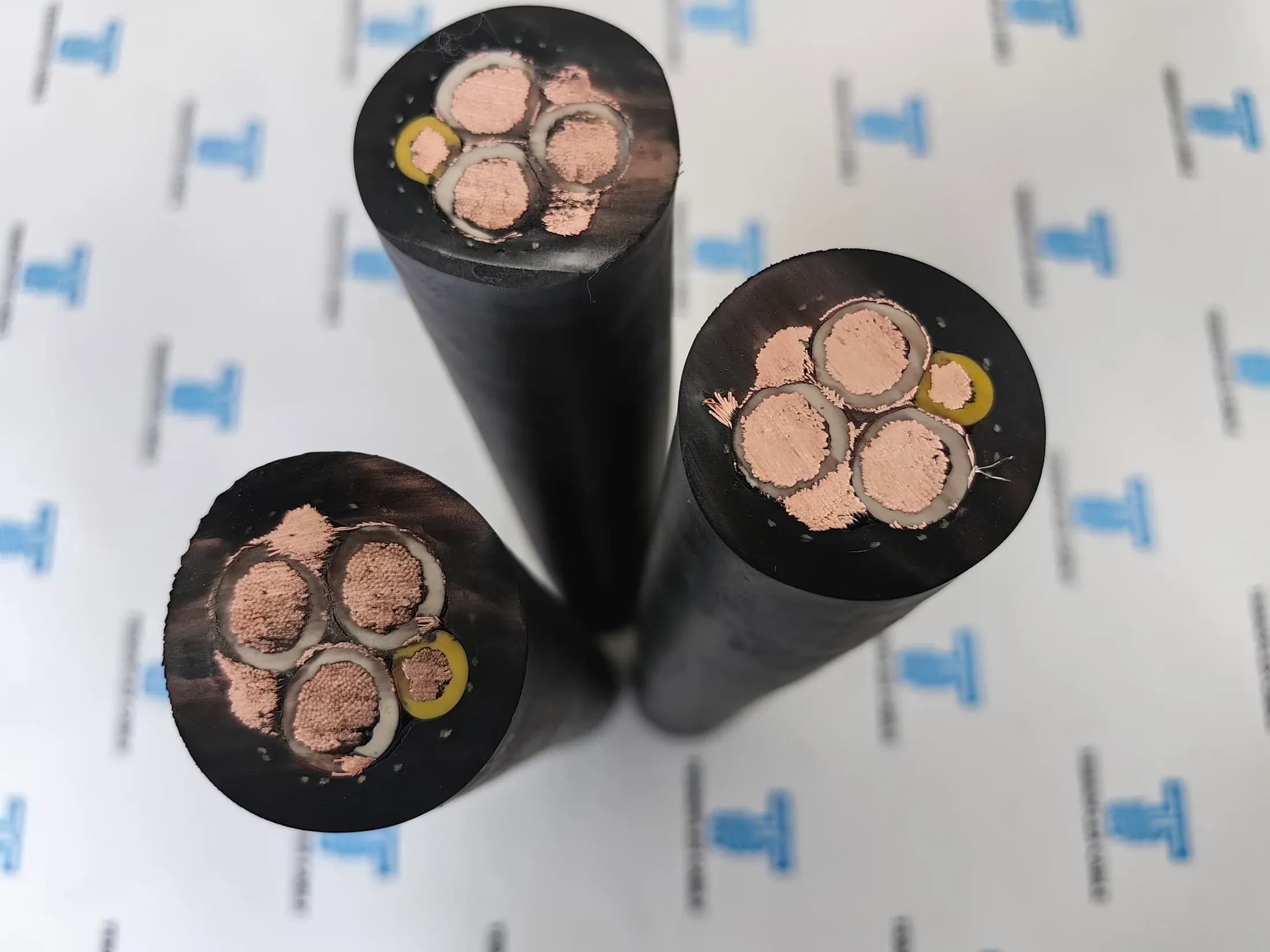

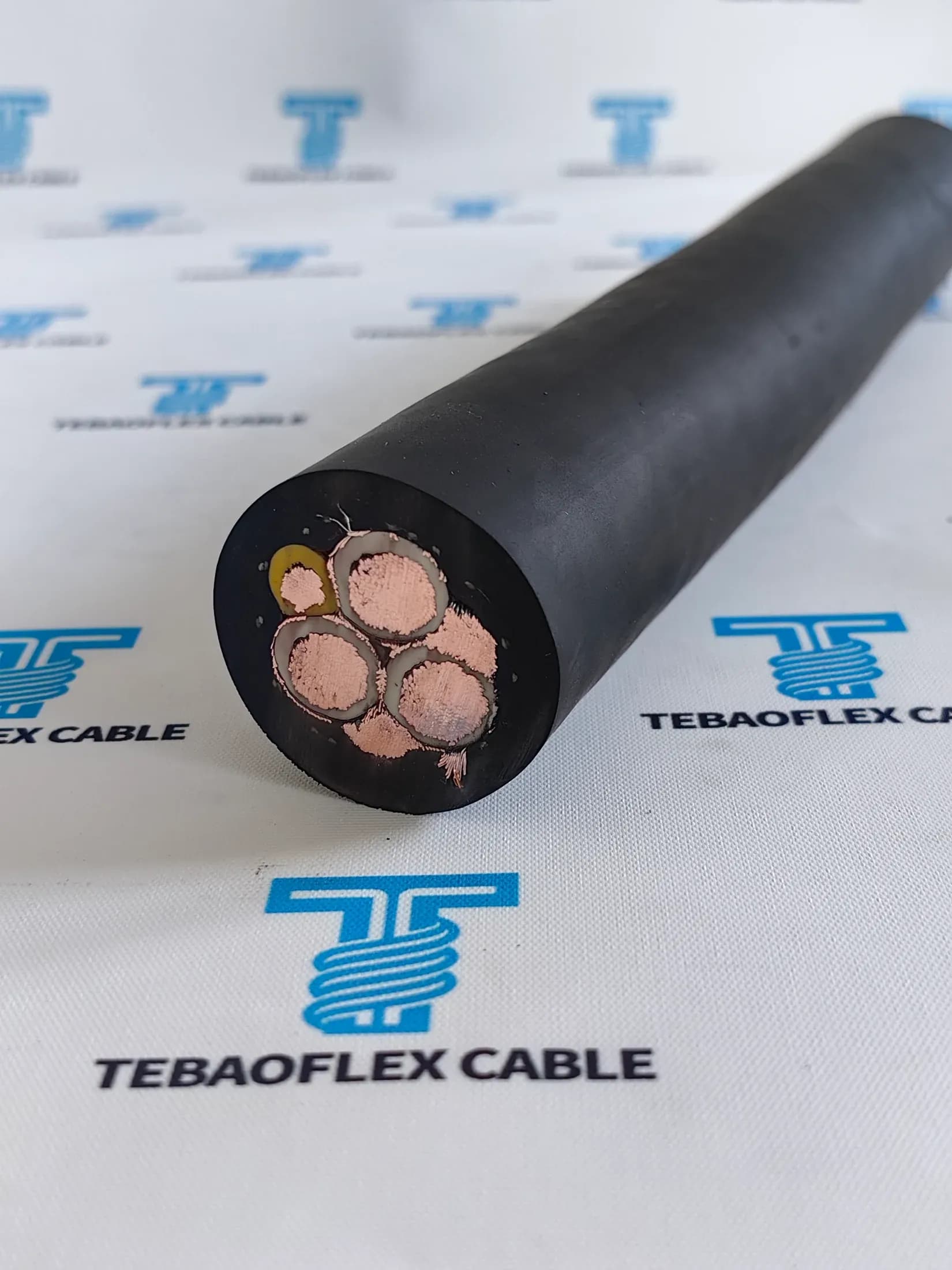

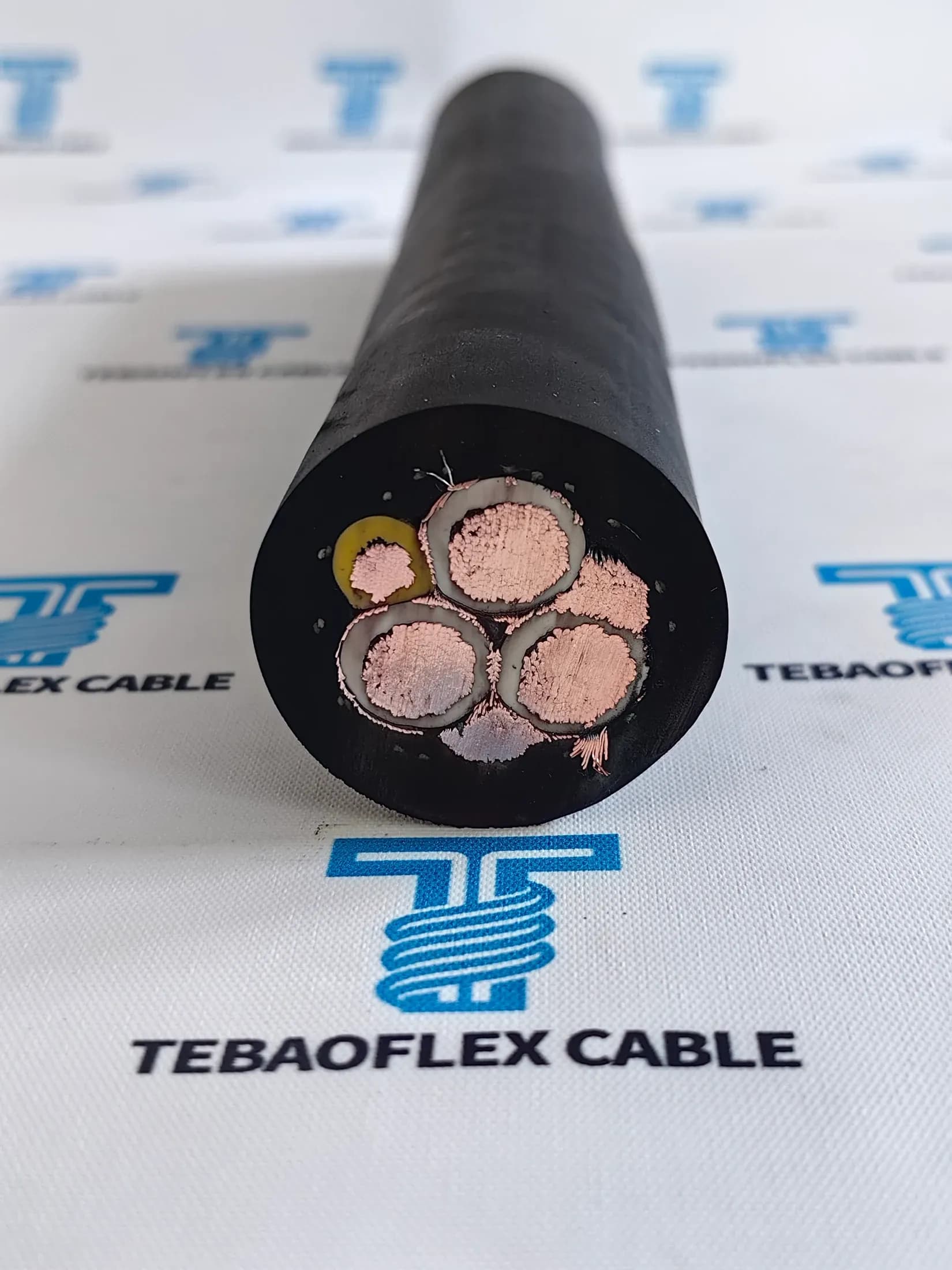

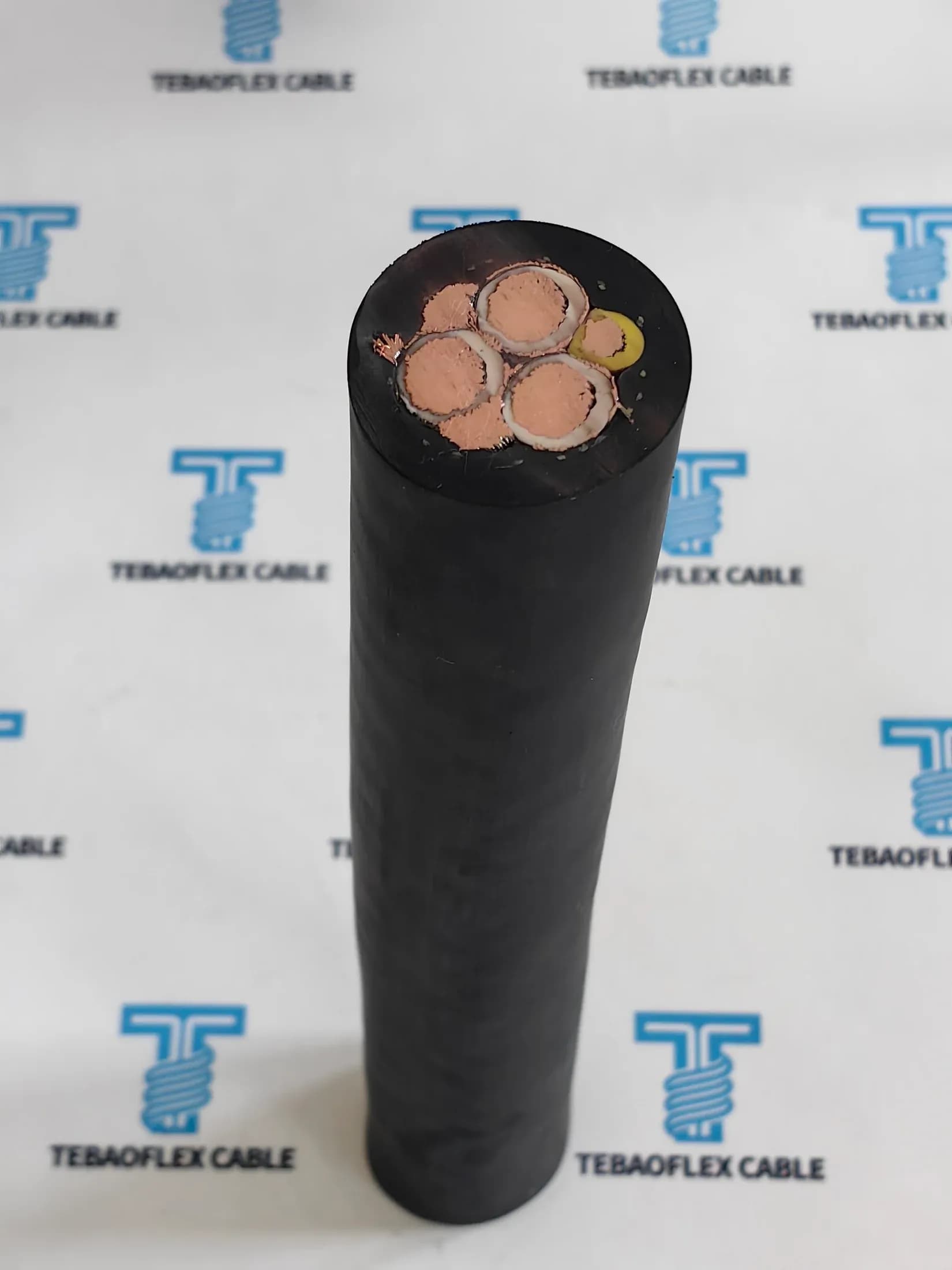

타입 SHD-GC 은 이동식, 릴링 및 재배치 가능한 전력 시스템용 원형 중부하 차폐 광산용 트레일링 케이블입니다. 일반적인 구조는 3개의 개별 차폐 90°C EPR 절연 구리 전력 도체, 2개의 접지 도체 및 1개의 절연 접지 점검 도체를 초중부하 강화 광산용 재킷 내에 결합합니다. 접지 점검 회로는 장비 접지 연속성을 지속적으로 모니터링합니다. 일반적인 전압 등급은 2 kV 에서 15 kV까지이며, 이 페이지는 2 kV 등급을 다룹니다. 정확한 치수, 전류 용량, 재킷 재질, 굽힘 반경 및 승인은 선택한 모델에 따라 결정됩니다.
- 정격 전압
- 2 kV
- 참조 구성
- 11
- 코어 구성
- 3개의 개별 차폐 전력 도체, 2개의 접지 도체 및 1개의 절연 접지 점검 도체(일반 구조)
- 온도 범위
- 90°C 최대 연속 도체 온도, -40°C 저온 구조 사용 가능; 선택된 모델은 더 낮은 정격
제품 구조
이 케이블이 어떻게 성능을 발휘하도록 제작되었는지 확인하십시오.
프로젝트 스크리닝에 사용 가능한 구조, 운전 값 및 설계 참조를 사용하십시오. 최종 값은 검토된 견적 문서에 대해 확인됩니다.
한눈에 확인 가능한 사양
- 정격 전압
- 2 kV
- 참조 구성
- 11
- 코어 구성
- 3개의 개별 차폐 전력 도체, 2개의 접지 도체 및 1개의 절연 접지 점검 도체(일반 구조)
- 온도 범위
- 90°C 최대 연속 도체 온도, -40°C 저온 구조 사용 가능; 선택된 모델은 더 낮은 정격

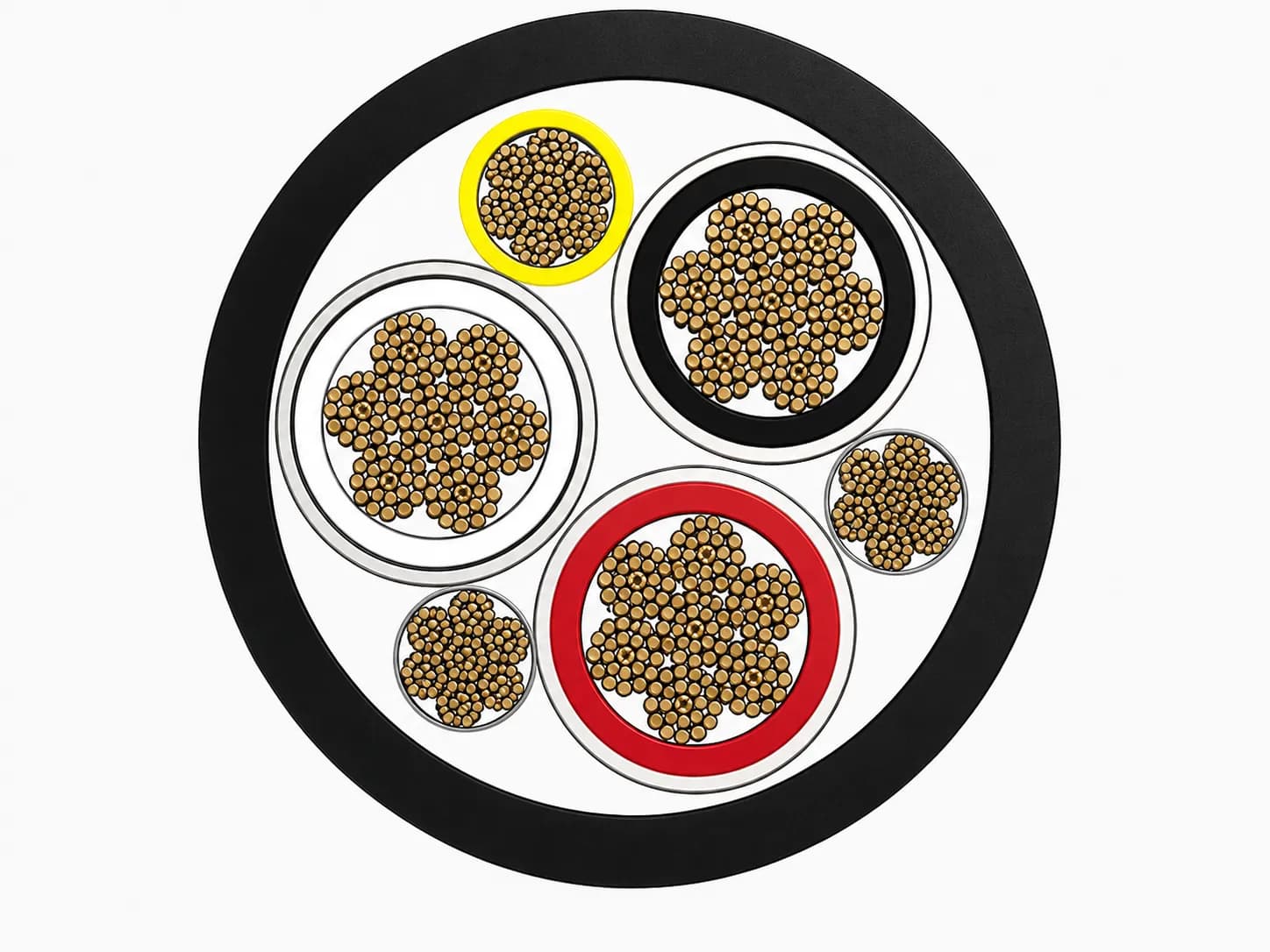

케이블 구조
- 01도체
- 유연한 연선 주석 도금 또는 코팅 구리 전력 도체; 연선 클래스는 주문 구조에 따름
- 02절연
- 90°C EPR 절연
- 03스크린
- 반도전성 도체 응력 제어층 및 개별 유연 금속/직물 상 차폐
- 04보강
- 내마모성, 내충격성, 내절단성 및 비틀림 서비스를 위한 초중부하 강화 재킷
- 05외부 시스
- 초중부하 강화 CPE 타입 광산용 재킷; 재질 옵션은 선택한 모델에 따름
참조 값
참조 성능- 온도 범위
- 90°C 최대 연속 도체 온도, -40°C 저온 구조 사용 가능; 선택된 모델은 더 낮은 정격
구성 데이터
프로젝트에 맞는 구성을 찾으십시오.
프로젝트 스크리닝에 이 값을 사용하십시오. 최종 구조, 치수, 수량, 릴 길이 및 가용성은 엔지니어링 확인이 필요합니다.
11 구성
| 사양 | 정격 전압 | 도체 크기 | 외형 치수 | 무게 | 전류 용량 | 이 구성 견적 |
|---|---|---|---|---|---|---|
| 2 kV | 6 AWG | 32.8 mm OD | 1590 kg/km | 93 A typical | ||
| 2 kV | 4 AWG | 35.6 mm OD | 1927 kg/km | 122 A typical | ||
| 2 kV | 2 AWG | 40.4 mm OD | 2645 kg/km | 159 A typical | ||
| 2 kV | 1 AWG | 44.7 mm OD | 3218 kg/km | 184 A typical | ||
| 2 kV | 1/0 AWG | 47.2 mm OD | 3731 kg/km | 211 A typical | ||
| 2 kV | 2/0 AWG | 50.8 mm OD | 4465 kg/km | 243 A typical | ||
| 2 kV | 3/0 AWG | 54.1 mm OD | 5163 kg/km | 279 A typical | ||
| 2 kV | 4/0 AWG | 58.7 mm OD | 6237 kg/km | 321 A typical | ||
| 2 kV | 250 kcmil | 63.8 mm OD | 7756 kg/km | 355 A typical | ||
| 2 kV | 350 kcmil | 71.4 mm OD | 10153 kg/km | 435 A typical | ||
| 2 kV | 500 kcmil | 81.0 mm OD | 13411 kg/km | 536 A typical |
선택 사항
2 kV · 3 × 6 AWG · 93 A typical
Round 3C + ground + ground-check / 3C + GC / 2 kV / 6 AWG- 정격 전압
- 2 kV
- 도체 크기
- 6 AWG
- 외형 치수
- 32.8 mm OD
- 전류 용량
- 93 A typical
선택 사항 2 kV · 3 × 6 AWG · 93 A typical
엔지니어링 견적
하나의 프로젝트 브리프를 보내십시오. 팀이 검토할 수 있는 사양을 받으십시오.
설치, 수량, 문서 및 배송 요구사항을 추가하는 동안 선택한 제품과 구성이 유지됩니다.
의무에 적합
이 케이블이 장비와 의무에 적합한지 확인하십시오.
차폐 상 도체, 보호 접지 및 접지 점검 회로가 필요한 광산, 채석장 및 중공업(연속 채광기, 셔블, 드래그라인, 컨베이어 및 재배치 가능한 전력 시스템)의 까다로운 이동식, 릴링 및 트레일링 전력용으로 제작되었습니다. 도체 크기, 전압 등급, 이동 작업 및 승인은 주문 사양에 따라 일치됩니다.
트레일링 서비스
이동 장비 후방의 케이블 서비스
광산 이동 장비
이동식 지상 및 지하 광산 기계를 위한 유연한 전력 공급
01 / 02
이 매핑은 특정 고객 배치 기록이 아닌 선택 시작점입니다. 최종 적합성은 제출된 경로, 이동, 환경 및 적용 요구사항에 따릅니다.
규정 준수 및 문서
표준, 승인 및 관리 문서.
공급 조건 및 맞춤 설정 가능 사항.
설계 참고 자료는 제품 인증을 확립하지 않습니다. 견적 시 주문된 구조, 마킹, 시험 범위 및 목적지 요구 사항을 확인하십시오.
공급 및 맞춤화
- 최소 주문
- 도체 크기 및 재킷 구조에 따라 확정
- 리드 타임
- 전기 및 기계 사양 검토 후 확정
- 포장
- 케이블 직경 및 길이에 맞춘 중부하 릴 및 수출 포장
- 배송 지원
- 견적 시 프로젝트 문서 및 물류 검토
맞춤 범위
- 도체 크기 선택(2 kV 등급)
- 주문 사양에 따른 차폐 및 재킷 구조
- 주문 사양에 따른 케이블 길이, 운송 드럼, 마킹 및 문서 패키지
견적 전에
견적을 지연시키는 질문을 해결하십시오.
엔지니어링 및 조달을 위한 간단한 답변. 검토된 견적서와 문서 목록이 최종 공급 범위를 결정합니다.
