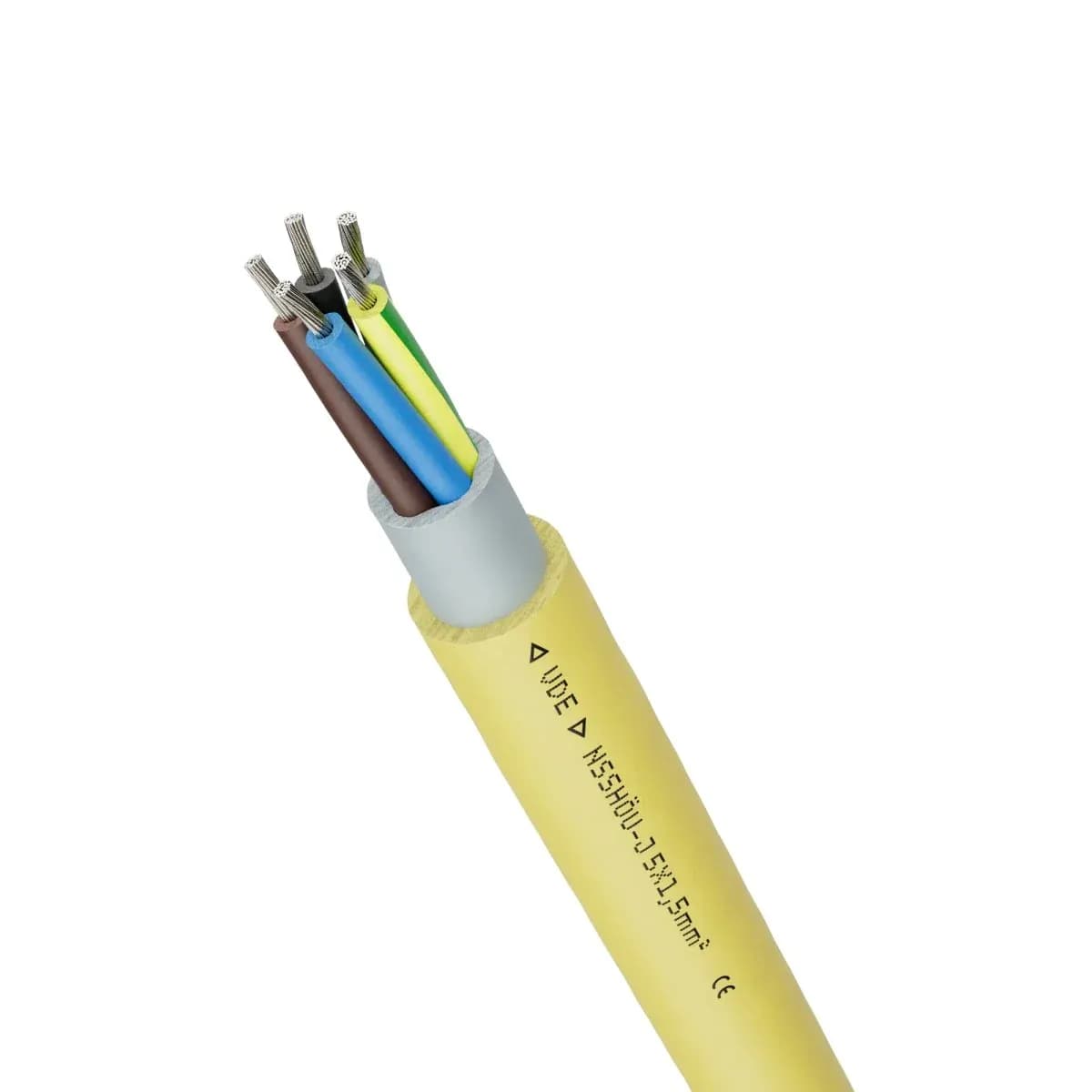

NSSHÖU0.6/1 kV Cavo in Gomma per Servizio Pesante
NSSHÖU è un cavo di potenza o controllo con isolamento e guaina in gomma per elevate sollecitazioni meccaniche. Le costruzioni comuni della DIN VDE 0250-812 famiglia utilizzano IEC 60228 conduttori in rame stagnato di Classe 5, 3GI3 isolamento in gomma, una guaina interna elastomerica e una 5GM5 guaina esterna per servizio pesante. Numero di anime, sezione, raggio di curvatura, tipo di movimento, capacità di immersione, dimensioni e approvazioni dipendono dal modello esatto.
- Tensione nominale
- 0.6/1 kV
- Configurazione delle anime
- Costruzioni unipolari e multipolari J/G o O/X per modello
- Intervallo di temperatura
- Intervallo esatto di installazione e funzionamento per modello; la temperatura massima comune del conduttore è 90°C
Anatomia del prodotto
Scopri come questo cavo è progettato per funzionare.
Utilizza la struttura disponibile, i valori operativi e i riferimenti di progettazione per lo screening del progetto. I valori finali sono confermati rispetto ai documenti del preventivo revisionato.
Specifiche confermabili a colpo d'occhio
- Tensione nominale
- 0.6/1 kV
- Configurazione delle anime
- Costruzioni unipolari e multipolari J/G o O/X per modello
- Intervallo di temperatura
- Intervallo esatto di installazione e funzionamento per modello; la temperatura massima comune del conduttore è 90°C

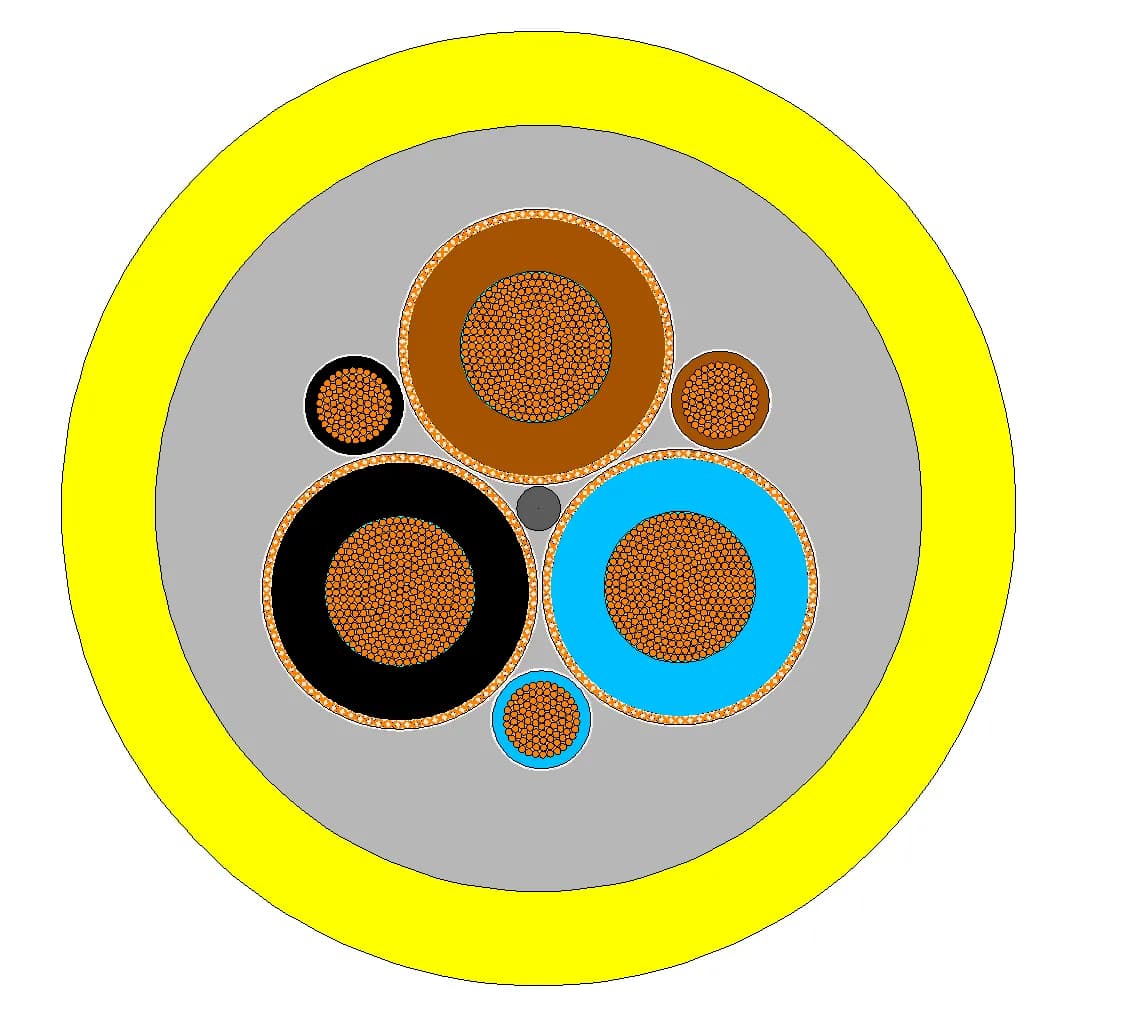

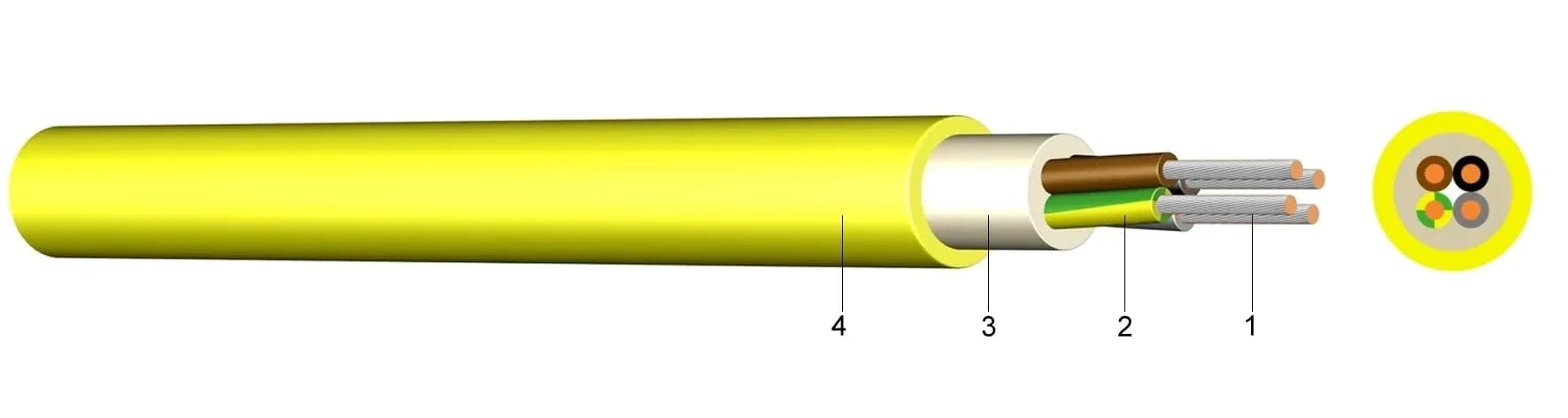

Costruzione cavo
- 01Conduttore
- IEC 60228 conduttori in rame stagnato a trefoli fini di Classe 5 nelle costruzioni comuni
- 02Isolamento
- 3GI3 Isolamento in gomma elastomerica reticolata EPR o equivalente
- 03Guaina interna
- Guaina interna elastomerica nelle costruzioni multipolari comuni
- 04Guaina esterna
- Guaina esterna in gomma per servizio pesante, comunemente 5GM5
Valori di riferimento
Prestazioni di riferimento- Intervallo di temperatura
- Intervallo esatto di installazione e funzionamento per modello; la temperatura massima comune del conduttore è 90°C
Preventivo tecnico
Invia un brief di progetto. Ricevi una specifica che il tuo team può revisionare.
Il prodotto e la configurazione selezionati rimangono allegati mentre aggiungi installazione, quantità, documentazione e requisiti di consegna.
Adatto al tuo carico
Conferma che questo cavo sia adatto alla tua apparecchiatura e al tuo carico.
Per miniere, gallerie, cave, edilizia, macchinari mobili e occasionalmente spostati, e collegamenti elettrici industriali esterni in ambienti gravosi. Non è automaticamente adatto per l'uso continuo su bobina.
Applicazioni e carichi
Apparecchiature Portatili
Uso di alimentazione portatile e temporanea
Installazione fissa
Canalizzazione fissa e cablaggio di apparecchiature
Attrezzature mobili per miniere
Alimentazione flessibile per macchinari minerari mobili di superficie e sotterranei
Minatore Continuo
Attrezzatura per la produzione mineraria
Scavo di gallerie
Attrezzatura per scavo di gallerie
Conformità e documenti
Norme, approvazioni e documenti controllati.
Condizioni di fornitura e ciò che può essere personalizzato.
Riferimenti di progettazione
- DIN / VDE
Documenti di riferimento
I riferimenti di progettazione non stabiliscono la certificazione del prodotto. Conferma la costruzione ordinata, la marcatura, l'ambito di prova e i requisiti di destinazione durante il preventivo.
Fornitura e personalizzazione
- Ordine minimo
- Confermato dopo revisione di costruzione, dimensione e produzione
- Tempi di consegna
- Confermato in base alla costruzione selezionata, quantità e ambito documentale
- Imballaggio
- Bobina e imballo per esportazione adattati alle dimensioni del cavo, lunghezza e destinazione
- Supporto alla consegna
- Documenti di progetto e requisiti di consegna revisionati durante la quotazione
Ambito di personalizzazione
- Revisione del numero di anime, sezione e disposizione J/O
- Revisione di movimento, sollecitazione meccanica, raggio di curvatura, temperatura e ambiente
- Requisiti di lunghezza, bobina, marcatura, terminazione e documentazione
Documentazione tecnica
Richiedete il pacchetto tecnico completo per questo prodotto.
Richiedete al nostro team di ingegneria il disegno attualmente disponibile, la specifica a livello di modello o la scheda tecnica controllata. La risposta è associata al prodotto selezionato e all'impiego previsto per il vostro progetto.
- Dimensioni e dati elettrici a livello di modello
Prima del preventivo
Chiarisci le domande che bloccano il tuo preventivo.
Risposte brevi per tecnica e acquisti. Il preventivo revisionato e il suo elenco documenti regolano l'ambito finale di fornitura.
Cos'è il cavo NSSHÖU?
NSSHÖU è un 0.6/1 kV cavo in gomma per servizio pesante per miniere, gallerie, edilizia e ambienti industriali gravosi.
Il cavo NSSHÖU può essere utilizzato su una bobina?
Non come affermazione generale di famiglia. L'avvolgimento continuo richiede una costruzione dedicata per bobina, come un NSHTÖU esatto o un altro modello qualificato.
Qual è la quantità minima d'ordine?
Il MOQ dipende dalla sezione del conduttore, dalla costruzione, dal lotto di produzione e dalla lunghezza della bobina. Invia la dimensione richiesta e la lunghezza totale; il preventivo indicherà la quantità minima applicabile e la base di imballaggio.
Quanto velocemente può essere consegnato il cavo?
Il lead time varia in base alla disponibilità dei materiali, alla costruzione, alla quantità, all'ambito documentale e alla destinazione. Dopo la revisione della specifica, il preventivo fornirà una finestra di produzione e un programma di spedizione indicativo.
Come vengono verificati norme e documenti del mercato di destinazione?
Comunicaci il mercato di destinazione, la norma di riferimento e i requisiti documentali dell'utente finale. Vengono verificati rispetto al prodotto selezionato e ai documenti di prodotto disponibili; l'applicabilità è confermata nel preventivo.
È possibile personalizzare lunghezza, colore della guaina, stampa o imballaggio?
Queste opzioni possono essere valutate in base all'idoneità tecnica, ai requisiti normativi, al MOQ e alla capacità produttiva. Ogni modifica approvata è registrata nella specifica, nel disegno o nel documento d'ordine del preventivo.
