Nababaluktot na mga Kable ng Katamtamang Boltahe
(N)TSCGECEWÖUPulang Nababaluktot na Kable para sa Pagmimina na Katamtamang Boltahe
Ang (N)TSCGECEWÖU ay isang pulang may kaluban na goma, indibidwal na may pananggang nababaluktot na kable para sa mobil na pagmimina na may katamtamang boltahe. Ang 3+3 konstruksyon ay pinagsasama ang tatlong Klase 5 nababaluktot na may lata na tansong konduktor ng yugto na may tatlong indibidwal na tirintas na may lata na tansong konduktor ng pansanggalang-lupa sa paligid ng isang sentral na tagapuno, pagkakabukod ng EPR na may mga pananggang semikonduktibo, isang hindi tinatagusan ng tubig na panloob na kaluban ng EPR, isang tirintas na alambreng tanso na may lata, at isang espesyal na hindi tinatagusan ng tubig na panlabas na kaluban na pulang goma CM. Ito ay dinisenyo ayon sa DIN VDE 0250 Bahagi 813, na may radius ng pagbaluktot ayon sa VDE 0298 Bahagi 3 at kasalukuyang rating ayon sa VDE 0298 Bahagi 4.
- Rated na boltahe
- 3.6/6 kV / 6/10 kV / 8.7/15 kV / 12/20 kV
- Pagsasaayos ng core
- 3 konduktor ng yugto + 3 indibidwal na tirintas na konduktor ng pansanggalang-lupa sa paligid ng isang sentral na tagapuno; walang konduktor ng pagsusuri ng lupa
- Saklaw ng temperatura
- 90°C operasyon ng konduktor, 250°C maikling sirkito; malamig na baluktot hanggang -25°C mobil at -40°C static
Anatomiya ng produkto
Tingnan kung paano ginawa ang kable na ito upang gumanap.
Gamitin ang magagamit na estruktura, mga halaga sa pagpapatakbo, at mga sanggunian sa disenyo para sa paunang pagsusuri ng proyekto. Ang mga pangwakas na halaga ay pinagtitibay batay sa mga dokumento ng sipi ng presyo na sinuri.
Mga ispesipikasyong makumpirma sa isang sulyap
- Rated na boltahe
- 3.6/6 kV / 6/10 kV / 8.7/15 kV / 12/20 kV
- Pagsasaayos ng core
- 3 konduktor ng yugto + 3 indibidwal na tirintas na konduktor ng pansanggalang-lupa sa paligid ng isang sentral na tagapuno; walang konduktor ng pagsusuri ng lupa
- Saklaw ng temperatura
- 90°C operasyon ng konduktor, 250°C maikling sirkito; malamig na baluktot hanggang -25°C mobil at -40°C static

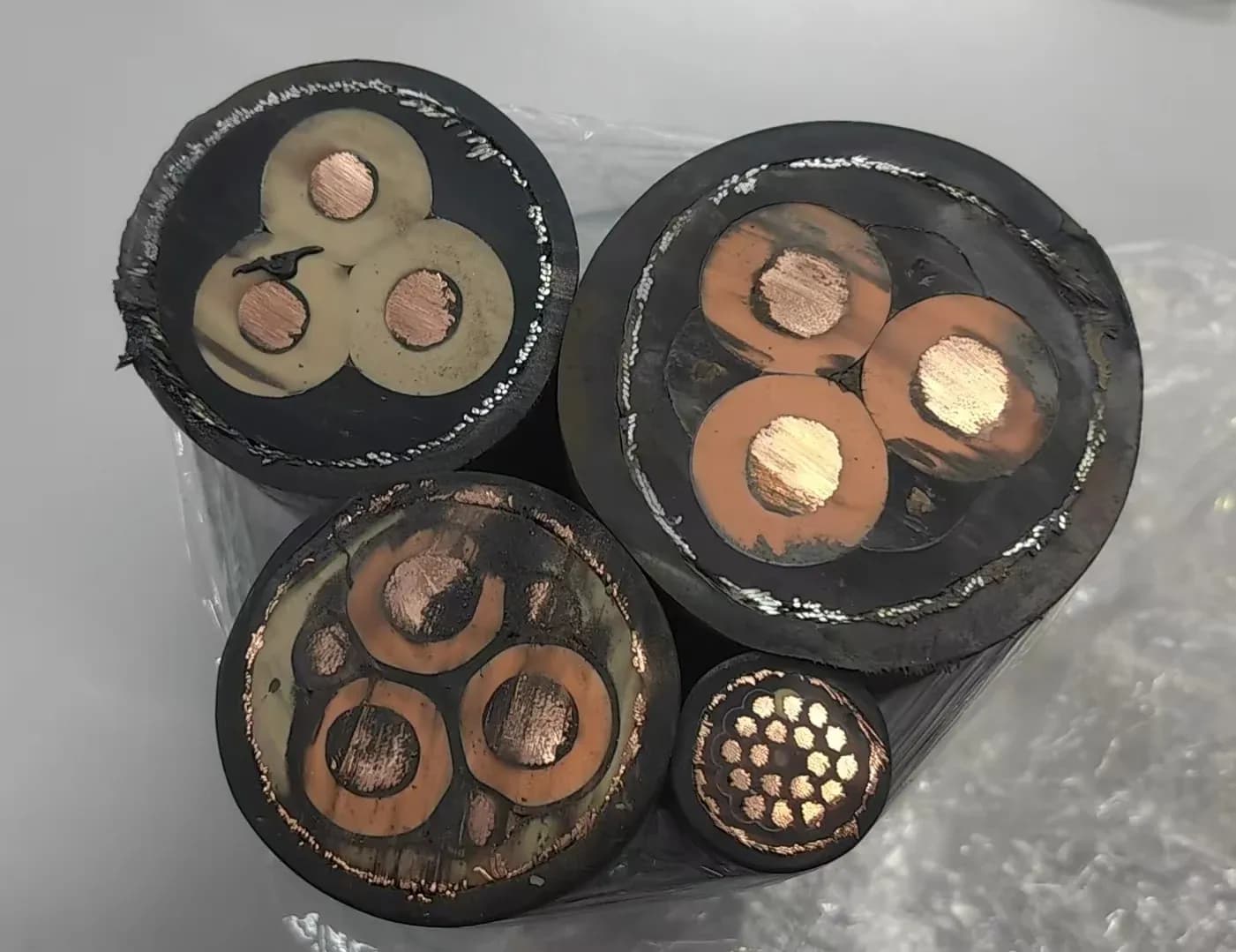

Pagkakabuo ng kable
- 01Konduktor
- Klase 5 nababaluktot na may hibla na may lata na tansong konduktor ng yugto
- 02Insulasyon
- Pagkakabukod ng EPR na may mga pananggang semikonduktibo ng konduktor at pagkakabukod
- 03Panangga
- Ang bawat yugto ay nagdadala ng isang indibidwal na tirintas na alambreng tanso na may lata na pananggalang-lupa
- 04Panlabas na kaluban
- Espesyal na hindi tinatagusan ng tubig na panlabas na kaluban na pulang goma CM sa ibabaw ng isang hindi tinatagusan ng tubig na panloob na kaluban ng EPR at tirintas na alambreng tanso na may lata
Mga sangguniang halaga
Sangguniang pagganap- Saklaw ng temperatura
- 90°C operasyon ng konduktor, 250°C maikling sirkito; malamig na baluktot hanggang -25°C mobil at -40°C static
- Paglaban sa langis
- Konstruksyon ng goma na lumalaban sa langis at ozone; saklaw ng pagsubok na kinumpirma laban sa iniutos na ispesipikasyon
- Pagganap sa apoy
- Konstruksyon na lumalaban sa apoy; naaangkop na pamantayan ng pagsubok sa apoy na kinumpirma laban sa iniutos na ispesipikasyon
- Pagkakalantad sa labas
- UV- at panlabas na kaluban na lumalaban sa panahon para sa panlabas na pagmimina; saklaw ng pagsubok na kinumpirma laban sa iniutos na ispesipikasyon
Sipi ng presyo sa inhinyeriya
Magpadala ng isang buod ng proyekto. Tumanggap ng detalyeng masusuri ng iyong pangkat.
Nananatiling nakalakip ang napiling produkto at pagsasaayos habang idinaragdag mo ang mga kinakailangan sa pagkakabit, dami, dokumentasyon, at paghahatid.
Angkop sa iyong tungkulin
Patibayin na ang kable na ito ay angkop sa iyong kagamitan at tungkulin.
Ginawa para sa nababaluktot na kuryente na may katamtamang boltahe sa pagmimina, pagbabarena, at paggawa ng tunel, kabilang ang monospiral drum at pagsunod-sunod na operasyon sa likod ng mobil na makinarya. Ang eksaktong sukat ng konduktor, mga sukat, timbang, kapasidad ng kuryente, karga ng tensyon, at mga sertipikasyon ay kinumpirma laban sa iniutos na konstruksyon.
Mga gamit at tungkulin
Pag-iikid
Paulit-ulit na pag-ikid at paglalahad sa mga ikiran ng kable
Mobil na Kagamitan sa Pagmimina
Nababaluktot na kuryente para sa mobil na makinarya sa pagmimina sa ibabaw at ilalim ng lupa
Barena para sa Butas-Pasabog
Mga barena para sa butas-pasabog at mga sistema ng palo
Kuryente ng Katamtamang Boltahe
3.6/6 kV, 6/10 kV at mas mataas na suplay ng kuryente
Rig ng Pagbabarena
Kagamitan sa pagbabarena
Pagsunod at mga dokumento
Mga pamantayan, pag-apruba, at mga kontroladong dokumento.
Mga kondisyon ng suplay at kung ano ang maaaring iangkop.
Ang mga sanggunian sa disenyo ay hindi nagtatatag ng sertipikasyon ng produkto. Kumpirmahin ang itinakdang pagkakagawa, marka, saklaw ng pagsubok, at mga kinakailangan sa patutunguhan sa panahon ng sipi ng presyo.
Suplay at pagpapasadya
- Pinakamababang dami ng pagbili
- Kinumpirma pagkatapos ng pagsusuri ng sukat ng konduktor at produksyon
- Oras ng paghahatid
- Kinumpirma sa napiling ispesipikasyon at dami
- Pag-iimpake
- Tambol ng pagpapadala at pag-iimpake para sa eksport na itinugma sa haba ng kable at destinasyon
- Suporta sa paghahatid
- Mga dokumento sa pagpapadala at mga kinakailangan sa paghahatid na sinuri sa panahon ng sipi ng presyo
Saklaw ng pagpapasadya
- Sukat ng konduktor at pagsasaayos ng core na kinumpirma para sa iniutos na konstruksyon
- Haba ng kable at koordinasyon ng monospiral-drum o pagsunod-sunod
- Mga kinakailangan sa pagmamarka at dokumentasyon ng proyekto
Mga materyales ng inhinyeriya
Hilingin ang kumpletong paketeng teknikal para sa produktong ito.
Hilingin sa aming pangkat ng inhinyeriya ang kasalukuyang makukuhang guhit, pagtutukoy sa antas ng modelo, o kinokontrol na talahanayan ng datos. Ang tugon ay itinutugma sa iyong napiling produkto at tungkulin ng proyekto.
- Mga sukat at de-kuryenteng datos sa antas ng modelo
- Kinokontrol na talahanayan ng datos
(N)TSCGECEWÖU
Bago humiling ng sipi ng presyo
Linawin ang mga tanong na nagpapabagal sa iyong sipi ng presyo.
Maiikling sagot para sa inhinyeriya at pagkuha. Ang sinuring sipi ng presyo at talaan ng dokumento nito ang nagtatakda sa pangwakas na saklaw ng suplay.
Anong mga klase ng boltahe ang magagamit para sa kableng ito?
Ang saklaw ay sumasaklaw sa 3.6/6, 6/10, 8.7/15, at 12/20 kV. Ang huling konstruksyon at sukat ng konduktor ay kinumpirma laban sa iniutos na teknikal na datos.
Anong impormasyon ang kailangan para sa pagpili ng kable?
Ibahagi ang boltahe ng sistema, sukat ng konduktor, tungkulin (monospiral drum o pagsunod-sunod), ruta, kapaligiran, kinakailangang haba, at anumang naaangkop na mga kinakailangan sa disenyo o dokumentasyon.
Ano ang pinakamaliit na dami ng pagbili?
Ang MOQ ay nakadepende sa laki ng konduktor, pagkakabuo, pangkat ng paggawa, at haba ng rolyo. Ipadala ang kinakailangang laki at kabuuang haba; isasaad ng sipi ng presyo ang naaangkop na pinakamaliit na dami at batayan ng pag-iimpake.
Gaano kabilis maihahatid ang kable?
Nag-iiba ang panahon ng paghihintay ayon sa pagkakaroon ng materyal, pagkakabuo, dami, saklaw ng dokumento, at patutunguhan. Matapos suriin ang detalye, magbibigay ang sipi ng presyo ng yugto ng paggawa at pansamantalang iskedyul ng pagpapadala.
Paano sinusuri ang mga pamantayan at dokumento ng pamilihang patutunguhan?
Sabihin sa amin ang pamilihang patutunguhan, umiiral na pamantayan, at mga kinakailangan sa dokumento ng pangwakas na gumagamit. Sinusuri ang mga ito batay sa napiling produkto at mga magagamit na dokumento ng produkto; pinagtitibay ang pagiging naaangkop sa sipi ng presyo.
Maaari bang ipasadya ang haba, kulay ng panlabas na balot, paglilimbag, o pag-iimpake?
Maaaring suriin ang mga opsiyong ito alinsunod sa kaangkupan sa inhinyeriya, mga kinakailangan ng regulasyon, MOQ, at kakayahan sa paggawa. Ang anumang inaprubahang pagbabago ay itinatala sa detalyeng nasa sipi ng presyo, guhit, o dokumento ng pagbili.
