NGFLGÖU300/500 V Επίπεδο Καλώδιο Αρματωσιάς από Καουτσούκ
Το NGFLGÖU είναι ένα επίπεδο καλώδιο από καουτσούκ χαμηλής τάσης για συστήματα αρματωσιάς και κινούμενα μέρη μηχανών. Οι τυπικές κατασκευές της οικογένειας DIN VDE 0250-809 χρησιμοποιούν λεπτό- ή εξαιρετικά λεπτόκλωνο χάλκινο αγωγό, 3GI3 EPR/EPDM μόνωση, παράλληλη διάταξη πυρήνων και ένα 5GM3 περίβλημα από καουτσούκ τύπου χλωροπρενίου. Ο αριθμός πυρήνων, η διατομή αγωγού, η έκδοση J/O, οι διαστάσεις, η ακτίνα κάμψης, η ταχύτητα κίνησης, το εφελκυστικό φορτίο και οι εγκρίσεις εξαρτώνται από το επιλεγμένο μοντέλο.
- Ονομαστική τάση
- 300/500 V
- Διαμόρφωση πυρήνων
- Παράλληλες επίπεδες διατάξεις πυρήνων J/O ανά μοντέλο

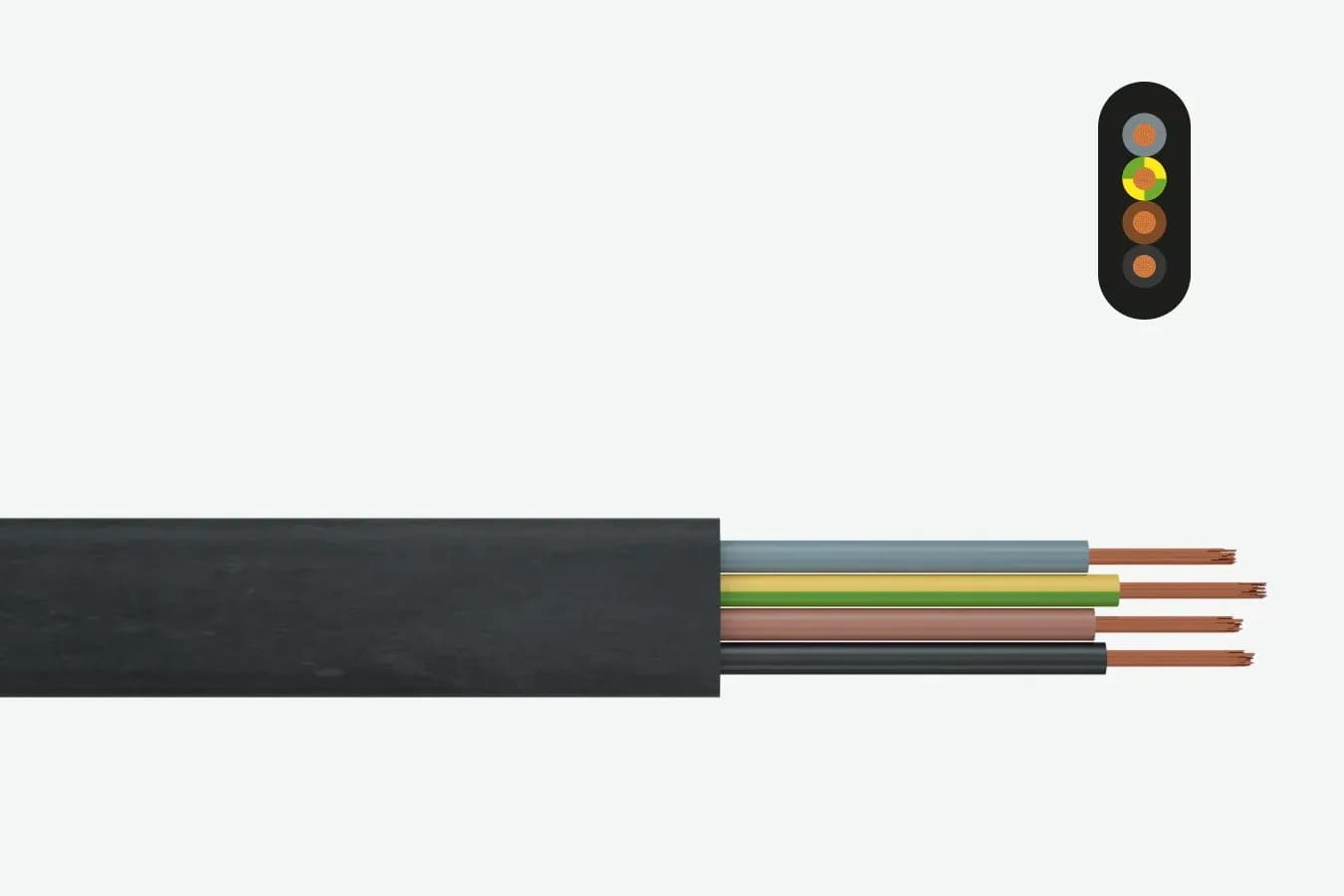

Ανατομία προϊόντος
Δείτε πώς αυτό το καλώδιο είναι κατασκευασμένο για να αποδίδει.
Χρησιμοποιήστε τη διαθέσιμη δομή, τις λειτουργικές τιμές και τις σχεδιαστικές αναφορές για προκαταρκτική αξιολόγηση έργου. Οι τελικές τιμές επιβεβαιώνονται βάσει των αναθεωρημένων εγγράφων προσφοράς.
Επιβεβαιώσιμες προδιαγραφές με μια ματιά
- Ονομαστική τάση
- 300/500 V
- Διαμόρφωση πυρήνων
- Παράλληλες επίπεδες διατάξεις πυρήνων J/O ανά μοντέλο
Κατασκευή καλωδίου · Υπό αναθεώρηση
Κατασκευή καλωδίου
- 01Αγωγός
- Λεπτό- ή εξαιρετικά λεπτόκλωνος χαλκός· η κλάση αγωγού ποικίλλει ανάλογα με το μέγεθος
- 02Μόνωση
- 3GI3 EPR/EPDM μόνωση από καουτσούκ σε κοινές κατασκευές
- 03Θωράκιση
- Κανονικά χωρίς θωράκιση· το θωρακισμένο NGFLCGÖU είναι ξεχωριστή οικογένεια
- 04Εξωτερικός μανδύας
- Μαύρο 5GM3 περίβλημα από καουτσούκ τύπου χλωροπρενίου ή ισοδύναμο
Μηχανική προσφορά
Στείλτε μία σύνοψη έργου. Λάβετε μια προδιαγραφή που η ομάδα σας μπορεί να αναθεωρήσει.
Το επιλεγμένο προϊόν και η διαμόρφωση παραμένουν επισυναπτόμενα ενώ προσθέτετε τις απαιτήσεις εγκατάστασης, ποσότητας, τεκμηρίωσης και παράδοσης.
Κατάλληλο για τη λειτουργία σας
Επιβεβαιώστε ότι αυτό το καλώδιο ταιριάζει στον εξοπλισμό και τη λειτουργία σας.
Για κάμψη σε ένα επίπεδο σε συστήματα αρματωσιάς σε εναέριους γερανούς και γερανογέφυρες, ανυψωτικά, τρόλεϊ, μεταφορείς, εργαλειομηχανές, γραμμές μεταφοράς και κινητά εξαρτήματα μηχανών.
Εφαρμογές και λειτουργίες
Εξωτερικός & UV
Έκθεση σε εξωτερική τροφοδοσία, ηλιακό φως και καιρικές συνθήκες
Συμμόρφωση και έγγραφα
Πρότυπα, εγκρίσεις και ελεγχόμενα έγγραφα.
Συνθήκες προμήθειας και τι μπορεί να προσαρμοστεί.
Σχεδιαστικές αναφορές
- DIN / VDE
Οι αναφορές σχεδιασμού δεν θεμελιώνουν πιστοποίηση προϊόντος. Επιβεβαιώστε την παραγγελθείσα κατασκευή, σήμανση, πεδίο δοκιμών και απαιτήσεις προορισμού κατά την προσφορά.
Προμήθεια και εξατομίκευση
- Ελάχιστη παραγγελία
- Επιβεβαιώνεται μετά από έλεγχο κατασκευής, μεγέθους και παραγωγής
- Χρόνος παράδοσης
- Επιβεβαιώνεται με την επιλεγμένη κατασκευή, ποσότητα και εύρος τεκμηρίωσης
- Συσκευασία
- Καρούλι και εξαγωγική συσκευασία ανάλογα με τις διαστάσεις του καλωδίου, το μήκος και τον προορισμό
- Υποστήριξη παράδοσης
- Τα έγγραφα του έργου και οι απαιτήσεις παράδοσης ελέγχονται κατά την προσφορά
Πεδίο προσαρμογής
- Έλεγχος αριθμού πυρήνων, διατομής και διάταξης J/O
- Έλεγχος ακτίνας κάμψης, ταχύτητας κίνησης, επιτάχυνσης και εφελκυστικού φορτίου
- Απαιτήσεις μήκους, σήμανσης, τερματισμού και εγγράφων
Τεχνικό υλικό
Ζητήστε το πλήρες τεχνικό πακέτο για αυτό το προϊόν.
Ζητήστε από την ομάδα μηχανικών μας το επί του παρόντος διαθέσιμο σχέδιο, την προδιαγραφή επιπέδου μοντέλου ή το ελεγχόμενο φύλλο δεδομένων. Η απάντηση προσαρμόζεται στο επιλεγμένο προϊόν σας και στις απαιτήσεις του έργου σας.
- Σχέδιο κατασκευής ή διατομή
- Διαστάσεις και ηλεκτρικά δεδομένα επιπέδου μοντέλου
- Ελεγχόμενο φύλλο δεδομένων
Πριν από την προσφορά
Διευκρινίστε τις ερωτήσεις που καθυστερούν την προσφορά σας.
Σύντομες απαντήσεις για μηχανικούς και προμηθευτές. Η αναθεωρημένη προσφορά και η λίστα εγγράφων της διέπουν το τελικό πεδίο προμήθειας.
Τι είναι το καλώδιο NGFLGÖU;
Το NGFLGÖU είναι ένα 300/500 V ελαστικό επίπεδο καλώδιο ισχύος και ελέγχου για συστήματα εναέριας τροφοδοσίας, γερανούς, ανυψωτήρες, τρόλεϊ και κινητό βιομηχανικό εξοπλισμό.
Είναι το NGFLGÖU θωρακισμένο;
Το τυπικό NGFLGÖU είναι κανονικά χωρίς θωράκιση. Χρησιμοποιήστε NGFLCGÖU ή ένα ακριβές θωρακισμένο παράγωγο όταν απαιτείται θωράκιση μεμονωμένων πυρήνων.
Ποια είναι η ελάχιστη ποσότητα παραγγελίας;
Η ΕΠΠ εξαρτάται από το μέγεθος του αγωγού, την κατασκευή, την παρτίδα παραγωγής και το μήκος του καρουλιού. Στείλτε το απαιτούμενο μέγεθος και το συνολικό μήκος· η προσφορά θα αναφέρει την ισχύουσα ελάχιστη ποσότητα και τη βάση συσκευασίας.
Πόσο γρήγορα μπορεί να παραδοθεί το καλώδιο;
Ο χρόνος παράδοσης ποικίλλει ανάλογα με τη διαθεσιμότητα υλικών, την κατασκευή, την ποσότητα, το πεδίο εγγράφων και τον προορισμό. Μετά την ανασκόπηση της προδιαγραφής, η προσφορά θα παρέχει ένα χρονικό περιθώριο παραγωγής και ένα ενδεικτικό πρόγραμμα αποστολής.
Πώς αναθεωρούνται τα πρότυπα και τα έγγραφα της αγοράς προορισμού;
Πείτε μας την αγορά προορισμού, το ισχύον πρότυπο και τις απαιτήσεις εγγράφων του τελικού χρήστη. Αναθεωρούνται σε σχέση με το επιλεγμένο προϊόν και τα διαθέσιμα έγγραφα προϊόντος· η καταλληλότητα επιβεβαιώνεται στην προσφορά.
Μπορούν να προσαρμοστούν το μήκος, το χρώμα του περιβλήματος, η εκτύπωση ή η συσκευασία;
Αυτές οι επιλογές μπορούν να αναθεωρηθούν υπό την προϋπόθεση της μηχανικής καταλληλότητας, των κανονιστικών απαιτήσεων, της ΕΠΠ και της παραγωγικής ικανότητας. Οποιαδήποτε εγκεκριμένη αλλαγή καταγράφεται στην προσφερόμενη προδιαγραφή, σχέδιο ή έγγραφο παραγγελίας.
