Tragbare Bergbaukabel

Type W2 kV Fahrbare Starkstromkabel

Typ W ist ein robustes 2 kV Fahrbare Starkstromkabel für mobile Geräte, temporäre Stromverteilung und schwere Industrie- und Bergbauanwendungen. Übliche Konstruktionen verwenden ein bis fünf flexible, verseilte Kupferleiter, 90°C EPR/EPDM Isolierung und einen schweren, wärmehärtenden CPE-Mantel in normalerweise ungeschirmter, runder oder ausgewählter flacher Bauweise; die Erdungsanordnung wird durch Leiteranzahl und Systemauslegung bestimmt. Übliche Produktlinien umfassen 8 AWG bis 500 kcmil. Genaue Leiteranordnung, Abmessungen, Strombelastbarkeit, Nassbewertung, Biegeradius und UL, CSA, MSHA- oder ICEA/NEMA Zulassungen werden gemäß dem ausgewählten Modell bestätigt.

DatenblattDatenblatt herunterladen

Seitenansicht01 / 08 Type W 2 kV portable power cable rendering

Bemessungsspannung: 2,000 V
Referenzkonfigurationen: 39
Aderkonfiguration: Ein bis fünf flexible Kupferleiter in runder oder ausgewählter flacher Geometrie; Erdungsanordnung nach Leiteranzahl und Systemauslegung
Temperaturbereich: 90°C maximale Dauerleitertemperatur, mit -40°C Niedertemperatur-Konstruktionen verfügbar; Nassbewertung nach ausgewähltem Modell

Produktanatomie

Sehen Sie, wie dieses Kabel für die Leistung ausgelegt ist.

Verwenden Sie die verfügbare Struktur, Betriebswerte und Konstruktionsreferenzen für die Projektvorauswahl. Endgültige Werte werden gegen die geprüften Angebotsdokumente bestätigt.

Bestätigbare Spezifikationen auf einen Blick

Bemessungsspannung: 2,000 V
Referenzkonfigurationen: 39
Aderkonfiguration: Ein bis fünf flexible Kupferleiter in runder oder ausgewählter flacher Geometrie; Erdungsanordnung nach Leiteranzahl und Systemauslegung
Temperaturbereich: 90°C maximale Dauerleitertemperatur, mit -40°C Niedertemperatur-Konstruktionen verfügbar; Nassbewertung nach ausgewähltem Modell

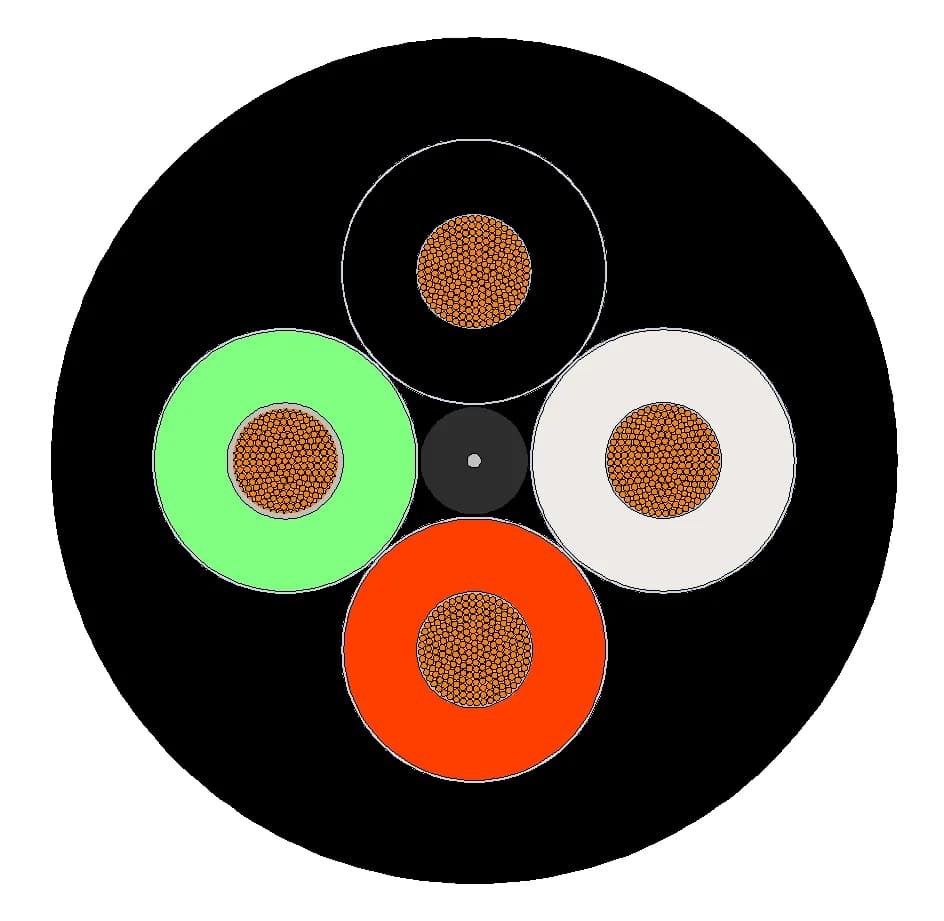

KabelaufbauQUERSCHNITT / 1:1

Kabelaufbau

01Leiter: Flexible, verseilte, geglühte Kupferleiter; blanke, verzinnte oder beschichtete Oberfläche und Verseilung gemäß der bestellten Konstruktion
02Isolierung: 90°C EPR/EPDM Elastomer-Isolierung (übliche Konstruktion)
03Verstärkung: Verstärkte Konstruktionen für Abrieb-, Schlag-, Schnitt- und Druckfestigkeit nach ausgewähltem Modell verfügbar
04Außenmantel: Schwerer, wärmehärtender CPE-Mantel; Mischung und Farbe nach ausgewähltem Modell

Referenzwerte

Referenzleistung

Temperaturbereich: 90°C maximale Dauerleitertemperatur, mit -40°C Niedertemperatur-Konstruktionen verfügbar; Nassbewertung nach ausgewähltem Modell

Konfigurationsdaten

Finden Sie die passende Konfiguration für Ihr Projekt.

Verwenden Sie diese Werte für die Projektvorauswahl. Endgültiger Aufbau, Abmessungen, Menge, Trommellänge und Verfügbarkeit erfordern eine technische Bestätigung.

39 Konfigurationen

KonfigurationAderanordnung

Spezifikation	Nennspannung	Leiterquerschnitt	Außenabmessung	Gewicht	Strombelastbarkeit
Round 3C · 3C × 8 AWG · typical 59 ATypical construction · Round 3C · underground mining / 3C	Confirm for selected construction	8 AWG	23.1 mm OD	818 kg/km	59 A typical
Round 3C · 3C × 6 AWG · typical 79 ATypical construction · Round 3C · underground mining / 3C	Confirm for selected construction	6 AWG	25.7 mm OD	1086 kg/km	79 A typical
Round 3C · 3C × 4 AWG · typical 104 ATypical construction · Round 3C · underground mining / 3C	Confirm for selected construction	4 AWG	29.7 mm OD	1518 kg/km	104 A typical
Round 3C · 3C × 2 AWG · typical 138 ATypical construction · Round 3C · underground mining / 3C	Confirm for selected construction	2 AWG	34.0 mm OD	2128 kg/km	138 A typical
Round 3C · 3C × 1 AWG · typical 161 ATypical construction · Round 3C · underground mining / 3C	Confirm for selected construction	1 AWG	38.4 mm OD	2678 kg/km	161 A typical
Round 3C · 3C × 1/0 AWG · typical 186 ATypical construction · Round 3C · underground mining / 3C	Confirm for selected construction	1/0 AWG	41.9 mm OD	3184 kg/km	186 A typical
Round 3C · 3C × 2/0 AWG · typical 215 ATypical construction · Round 3C · underground mining / 3C	Confirm for selected construction	2/0 AWG	44.5 mm OD	3839 kg/km	215 A typical
Round 3C · 3C × 3/0 AWG · typical 249 ATypical construction · Round 3C · underground mining / 3C	Confirm for selected construction	3/0 AWG	48.0 mm OD	4347 kg/km	249 A typical
Round 3C · 3C × 4/0 AWG · typical 287 ATypical construction · Round 3C · underground mining / 3C	Confirm for selected construction	4/0 AWG	51.8 mm OD	5654 kg/km	287 A typical
Round 3C · 3C × 250 kcmil · typical 320 ATypical construction · Round 3C · underground mining / 3C	Confirm for selected construction	250 kcmil	60.7 mm OD	6500 kg/km	320 A typical
Round 3C · 3C × 350 kcmil · typical 394 ATypical construction · Round 3C · underground mining / 3C	Confirm for selected construction	350 kcmil	67.5 mm OD	8772 kg/km	394 A typical
Round 3C · 3C × 500 kcmil · typical 487 ATypical construction · Round 3C · underground mining / 3C	Confirm for selected construction	500 kcmil	75.8 mm OD	11638 kg/km	487 A typical
4C · 4C × 6 AWG · typical 72 ATypical construction · 4C · surface mining / 4C	Confirm for selected construction	6 AWG	17.0 × 42.9 mm H × W	1332 kg/km	72 A typical
4C · 4C × 4 AWG · typical 93 ATypical construction · 4C · surface mining / 4C	Confirm for selected construction	4 AWG	19.0 × 48.0 mm H × W	1764 kg/km	93 A typical
4C · 4C × 2 AWG · typical 122 ATypical construction · 4C · surface mining / 4C	Confirm for selected construction	2 AWG	20.6 × 56.6 mm H × W	2411 kg/km	122 A typical
4C · 4C × 1 AWG · typical 143 ATypical construction · 4C · surface mining / 4C	Confirm for selected construction	1 AWG	24.6 × 66.0 mm H × W	3125 kg/km	143 A typical
4C · 4C × 1/0 AWG · typical 165 ATypical construction · 4C · surface mining / 4C	Confirm for selected construction	1/0 AWG	25.7 × 69.3 mm H × W	3721 kg/km	165 A typical
4C · 4C × 2/0 AWG · typical 192 ATypical construction · 4C · surface mining / 4C	Confirm for selected construction	2/0 AWG	27.9 × 75.2 mm H × W	4316 kg/km	192 A typical
4C · 4C × 3/0 AWG · typical 221 ATypical construction · 4C · surface mining / 4C	Confirm for selected construction	3/0 AWG	30.0 × 82.6 mm H × W	5209 kg/km	221 A typical
4C · 4C × 4/0 AWG · typical 255 ATypical construction · 4C · surface mining / 4C	Confirm for selected construction	4/0 AWG	32.8 × 87.9 mm H × W	6288 kg/km	255 A typical
Flat 2C · 2C × 8 AWG · typical 72 ATypical construction · Flat 2C · underground mining / 2C	Confirm for selected construction	8 AWG	13.0 × 21.3 mm H × W	506 kg/km	72 A typical
Flat 2C · 2C × 6 AWG · typical 95 ATypical construction · Flat 2C · underground mining / 2C	Confirm for selected construction	6 AWG	14.2 × 23.6 mm H × W	655 kg/km	95 A typical
Flat 2C · 2C × 4 AWG · typical 127 ATypical construction · Flat 2C · underground mining / 2C	Confirm for selected construction	4 AWG	15.5 × 26.7 mm H × W	818 kg/km	127 A typical
Flat 2C · 2C × 3 AWG · typical 145 ATypical construction · Flat 2C · underground mining / 2C	Confirm for selected construction	3 AWG	17.3 × 29.0 mm H × W	1005 kg/km	145 A typical
Flat 2C · 2C × 2 AWG · typical 167 ATypical construction · Flat 2C · underground mining / 2C	Confirm for selected construction	2 AWG	18.5 × 31.5 mm H × W	1205 kg/km	167 A typical
Flat 2C · 2C × 1 AWG · typical 191 ATypical construction · Flat 2C · underground mining / 2C	Confirm for selected construction	1 AWG	20.6 × 35.6 mm H × W	1520 kg/km	191 A typical
Flat 2C · 2C × 1/0 AWG · typical 217 ATypical construction · Flat 2C · underground mining / 2C	Confirm for selected construction	1/0 AWG	23.6 × 38.2 mm H × W	1880 kg/km	217 A typical
Flat 2C · 2C × 2/0 AWG · typical 250 ATypical construction · Flat 2C · underground mining / 2C	Confirm for selected construction	2/0 AWG	25.1 × 41.4 mm H × W	2255 kg/km	250 A typical
Flat 2C · 2C × 3/0 AWG · typical 286 ATypical construction · Flat 2C · underground mining / 2C	Confirm for selected construction	3/0 AWG	26.2 × 45.0 mm H × W	2694 kg/km	286 A typical
Flat 2C · 2C × 4/0 AWG · typical 328 ATypical construction · Flat 2C · underground mining / 2C	Confirm for selected construction	4/0 AWG	27.9 × 48.0 mm H × W	3237 kg/km	328 A typical
2C · 2C × 8 AWG · typical 72 ATypical construction · 2C · additional range / 2C	Confirm for selected construction	8 AWG	21.1 mm nominal	581 kg/km	72 A typical
2C · 2C × 6 AWG · typical 95 ATypical construction · 2C · additional range / 2C	Confirm for selected construction	6 AWG	23.9 mm nominal	849 kg/km	95 A typical
2C · 2C × 4 AWG · typical 127 ATypical construction · 2C · additional range / 2C	Confirm for selected construction	4 AWG	27.3 mm nominal	1180 kg/km	127 A typical
2C · 2C × 2 AWG · typical 167 ATypical construction · 2C · additional range / 2C	Confirm for selected construction	2 AWG	32.1 mm nominal	1699 kg/km	167 A typical
2C · 2C × 1/0 AWG · typical 217 ATypical construction · 2C · additional range / 2C	Confirm for selected construction	1/0 AWG	38.3 mm nominal	2520 kg/km	217 A typical
2C · 2C × 2/0 AWG · typical 250 ATypical construction · 2C · additional range / 2C	Confirm for selected construction	2/0 AWG	41.9 mm nominal	2840 kg/km	250 A typical
2C · 2C × 3/0 AWG · typical 286 ATypical construction · 2C · additional range / 2C	Confirm for selected construction	3/0 AWG	45.0 mm nominal	3870 kg/km	286 A typical
2C · 2C × 4/0 AWG · typical 328 ATypical construction · 2C · additional range / 2C	Confirm for selected construction	4/0 AWG	48.8 mm nominal	3980 kg/km	328 A typical
2C · 2C × 250 kcmil · typical 363 ATypical construction · 2C · additional range / 2C	Confirm for selected construction	250 kcmil	53.3 mm nominal	5110 kg/km	363 A typical

Ihre Auswahl

Round 3C · 3C × 8 AWG · typical 59 A

Typical construction · Round 3C · underground mining / 3C / Confirm for selected construction / 8 AWG

Nennspannung: Confirm for selected construction
Leiterquerschnitt: 8 AWG
Außenabmessung: 23.1 mm OD
Strombelastbarkeit: 59 A typical

Ihre Auswahl Round 3C · 3C × 8 AWG · typical 59 A / Confirm for selected construction

Technisches Angebot

Senden Sie eine Projektbeschreibung. Erhalten Sie eine Spezifikation, die Ihr Team prüfen kann.

Das ausgewählte Produkt und die Konfiguration bleiben angehängt, während Sie die Installations-, Mengen-, Dokumentations- und Lieferanforderungen hinzufügen.

Für Ihre Betriebspflicht geeignet

Bestätigen Sie, dass dieses Kabel zu Ihrer Ausrüstung und Betriebspflicht passt.

Konzipiert für mobile und tragbare Industrieanlagen, temporäre Stromverteilung, Motoren, Generatoren, Pumpen und leichte bis mittelschwere Bergbauanwendungen, bei denen ein robustes, flexibles Starkstromkabel erforderlich ist. Kontinuierliches Auf- und Abwickeln, Untertauchen, Gefahrenbereichs- und Minenzulassungen werden auf die spezifisch aufgeführte Konstruktion abgestimmt. Spannung, Leiteranzahl, -querschnitt, Bewegungsbeanspruchung und Zulassungen werden gemäß der bestellten Spezifikation bestätigt.

Typische Anwendungsumgebung

Schleppkabel-Service

Kabelservice hinter mobiler Ausrüstung

Typische Anwendungsumgebung

Mobilgeräte für den Bergbau

Flexible Stromversorgung für mobile Tagebau- und Untertagebergbaumaschinen

Typische Anwendungsumgebung

Tragbare Ausrüstung

Tragbare und temporäre Stromnutzung

Typische Anwendungsumgebung

Bohranlage

Bohrausrüstung

01 / 04

Diese Zuordnungen sind ein Ausgangspunkt für die Auswahl, keine Aufzeichnung einer spezifischen Kundenbereitstellung. Die endgültige Eignung folgt aus der eingereichten Strecke, Bewegung, Umgebung und den geltenden Anforderungen.

Konformität und Dokumente

Normen, Zulassungen und kontrollierte Dokumente.

Lieferbedingungen und was angepasst werden kann.

Referenzdokumente

Teknikal na talahanayan ng datos ng Uri W

Konstruktionsreferenzen begründen keine Produktzertifizierung. Bestätigen Sie den bestellten Aufbau, die Kennzeichnung, den Prüfumfang und die Bestimmungslandanforderungen während der Angebotserstellung.

Lieferung und Individualisierung

Mindestbestellmenge: Bestätigt durch Konfiguration, Leiterquerschnitt und Mantelauswahl
Lieferzeit: Bestätigt nach Spezifikations- und Produktionsprüfung
Verpackung: Trommel- und Exportverpackung abgestimmt auf Kabelabmessungen, Länge und Bestimmungsort
Lieferunterstützung: Projektdokumentation und Lieferanforderungen werden während der Angebotserstellung geprüft

Anpassungsumfang

Leiteranzahl, -querschnitt und Auswahl runder oder flacher Geometrie
Mantelmischung, Farbe und Verstärkung nach bestellter Spezifikation
Länge, Versandtrommel, Kennzeichnung und Dokumentenpaket nach bestellter Spezifikation

Vor der Angebotserstellung

Klärung der Fragen, die Ihr Angebot verzögern.

Kurze Antworten für Technik und Beschaffung. Das geprüfte Angebot und seine Dokumentenliste regeln den endgültigen Lieferumfang.

Welche Typ-W-Konfigurationen sind verfügbar?

Übliche Typ-W-Produktlinien umfassen runde ein- und mehradrige sowie ausgewählte flache Konstruktionen mit einem bis fünf Leitern. Die angebotene Leiteranzahl, der Querschnitt und die Geometrie werden für jede Bestellung bestätigt.

Für welche Spannung ist Typ W ausgelegt?

Typ W ist eine 2,000 V Fahrbare Starkstromkabel-Familie. Die ausgewählte Konstruktion und Kabelkennzeichnung werden für jede Bestellung bestätigt.

Wie hoch ist die Mindestbestellmenge?

Die Mindestbestellmenge hängt von Leitergröße, Aufbau, Produktionscharge und Trommellänge ab. Senden Sie die erforderliche Größe und Gesamtlänge; das Angebot enthält die geltende Mindestmenge und Verpackungsbasis.

Wie schnell kann das Kabel geliefert werden?

Die Lieferzeit variiert je nach Materialverfügbarkeit, Aufbau, Menge, Dokumentenumfang und Zielort. Nach Prüfung der Spezifikation gibt das Angebot ein Produktionsfenster und einen voraussichtlichen Versandplan an.

Wie werden Zielmarkt-Normen und -Dokumente geprüft?

Teilen Sie uns den Zielmarkt, die geltende Norm und die Dokumentenanforderungen des Endanwenders mit. Diese werden gegen das ausgewählte Produkt und die verfügbaren Produktdokumente geprüft; die Anwendbarkeit wird im Angebot bestätigt.

Können Länge, Mantelfarbe, Bedruckung oder Verpackung angepasst werden?

Diese Optionen können je nach technischer Eignung, regulatorischen Anforderungen, Mindestbestellmenge und Produktionskapazität geprüft werden. Jede genehmigte Änderung wird in der angebotenen Spezifikation, Zeichnung oder im Bestelldokument festgehalten.
