Tragbare Bergbaukabel
Type G-GC2 kV Fahrbare Bergbau-Stromkabel

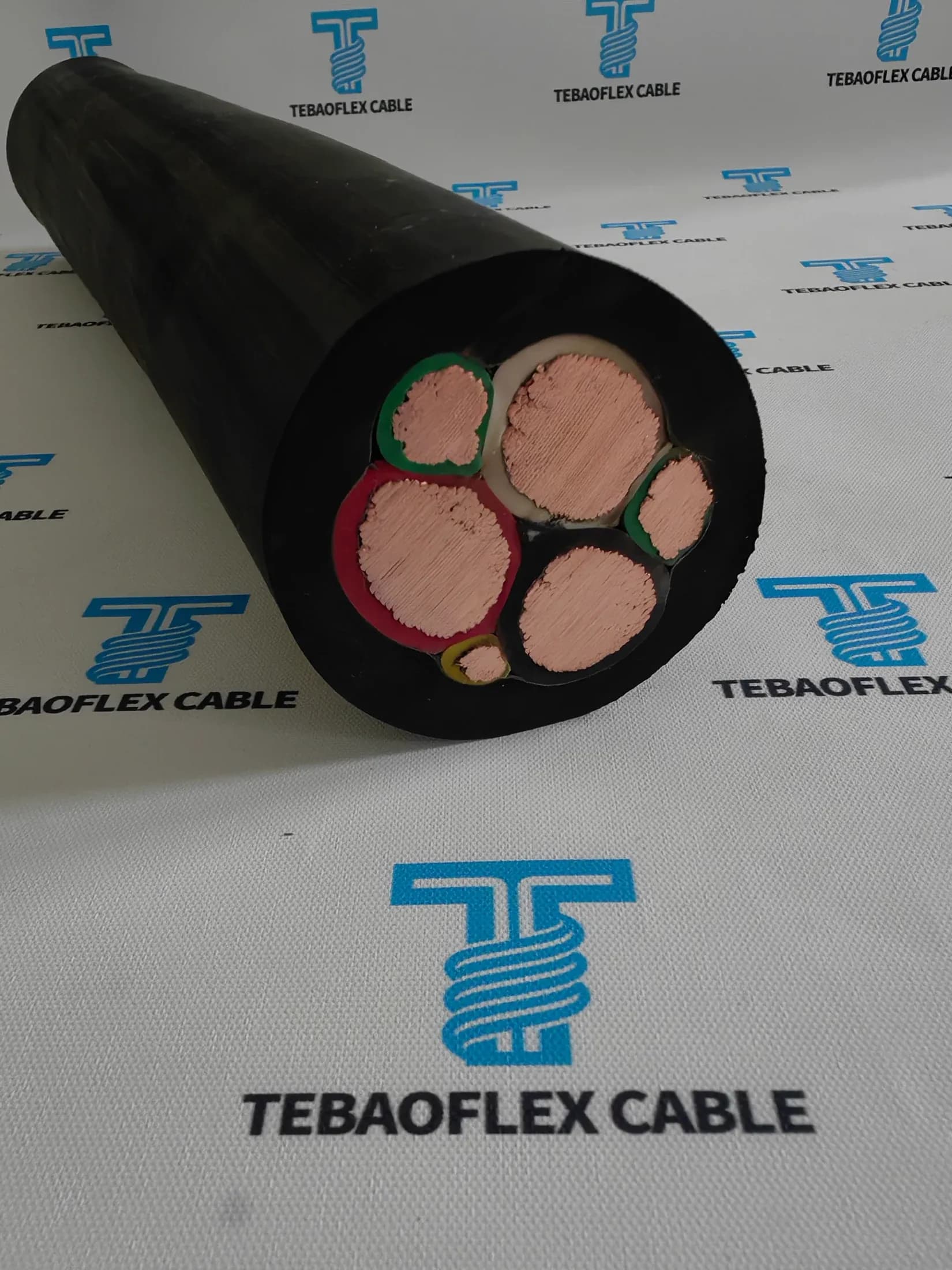

Typ G-GC ist ein rundes, schweres, normalerweise ungeschirmtes 2,000 V fahrbares Strom- und Bergbaukabel. Eine typische Konstruktion kombiniert drei flexible Kupferstromleiter, 90°C EPR/EPDM Isolierung, zwei integrierte Erdungsleiter und einen isolierten Erdungsprüfleiter in einem robusten duroplastischen Bergbaumantel. Es dient mobilen Bergbau- und schweren Industrieanlagen, bei denen Geräteerdung und kontinuierliche Erdungsdurchgangsüberwachung erforderlich sind. Genaue Abmessungen, Strombelastbarkeit, Leiterbeschichtung, Mantelcompound, Nassbewertung und Zulassungen folgen dem ausgewählten Modell.
- Bemessungsspannung
- 2,000 V
- Referenzkonfigurationen
- 12
- Aderkonfiguration
- Drei Strom-, zwei Erdungs- und ein isolierter Erdungsprüfleiter (typische Konstruktion)
- Temperaturbereich
- 90°C maximale Dauerleitertemperatur mit -40°C Niedertemperaturkonstruktionen verfügbar; ausgewählte Modelle niedriger bewertet
Produktanatomie
Sehen Sie, wie dieses Kabel für die Leistung ausgelegt ist.
Verwenden Sie die verfügbare Struktur, Betriebswerte und Konstruktionsreferenzen für die Projektvorauswahl. Endgültige Werte werden gegen die geprüften Angebotsdokumente bestätigt.
Bestätigbare Spezifikationen auf einen Blick
- Bemessungsspannung
- 2,000 V
- Referenzkonfigurationen
- 12
- Aderkonfiguration
- Drei Strom-, zwei Erdungs- und ein isolierter Erdungsprüfleiter (typische Konstruktion)
- Temperaturbereich
- 90°C maximale Dauerleitertemperatur mit -40°C Niedertemperaturkonstruktionen verfügbar; ausgewählte Modelle niedriger bewertet

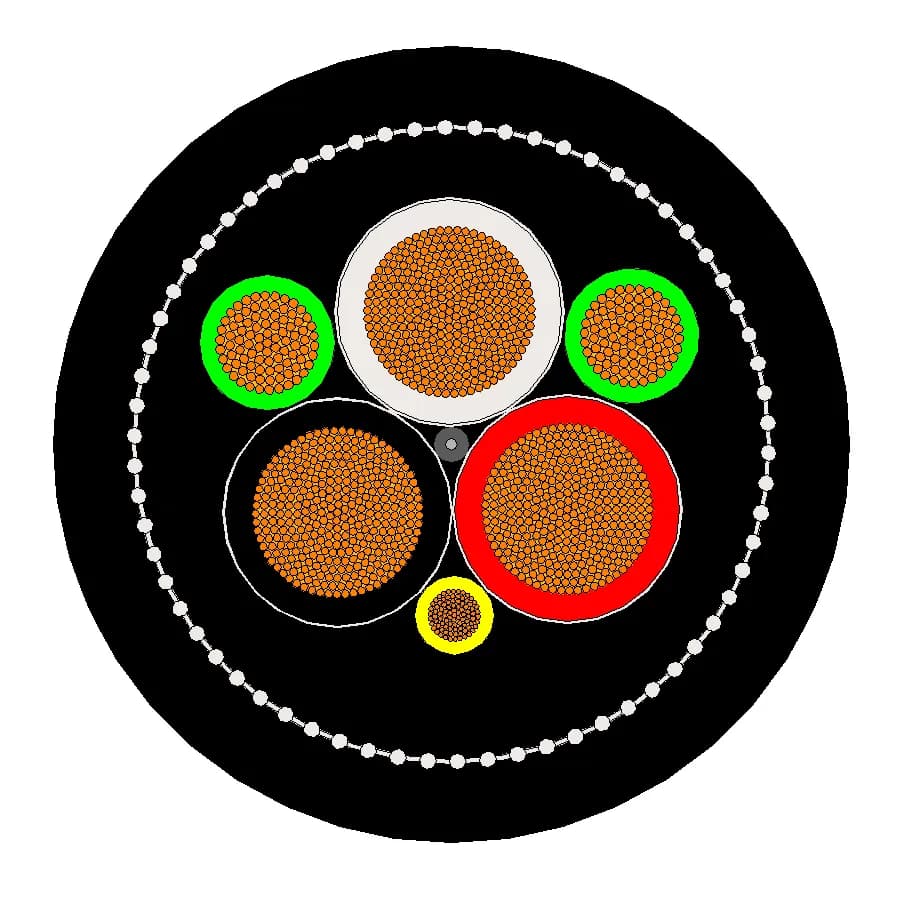

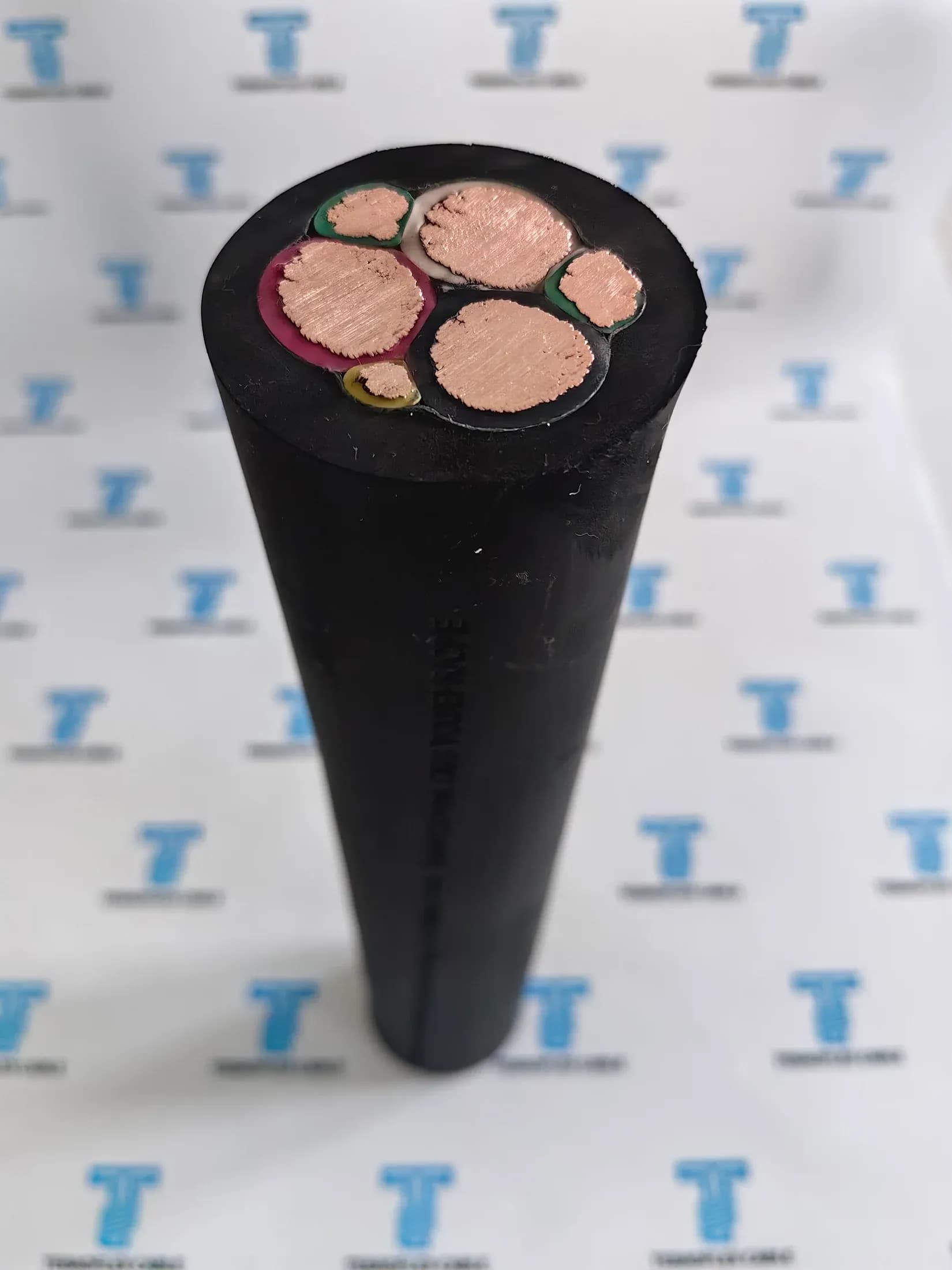

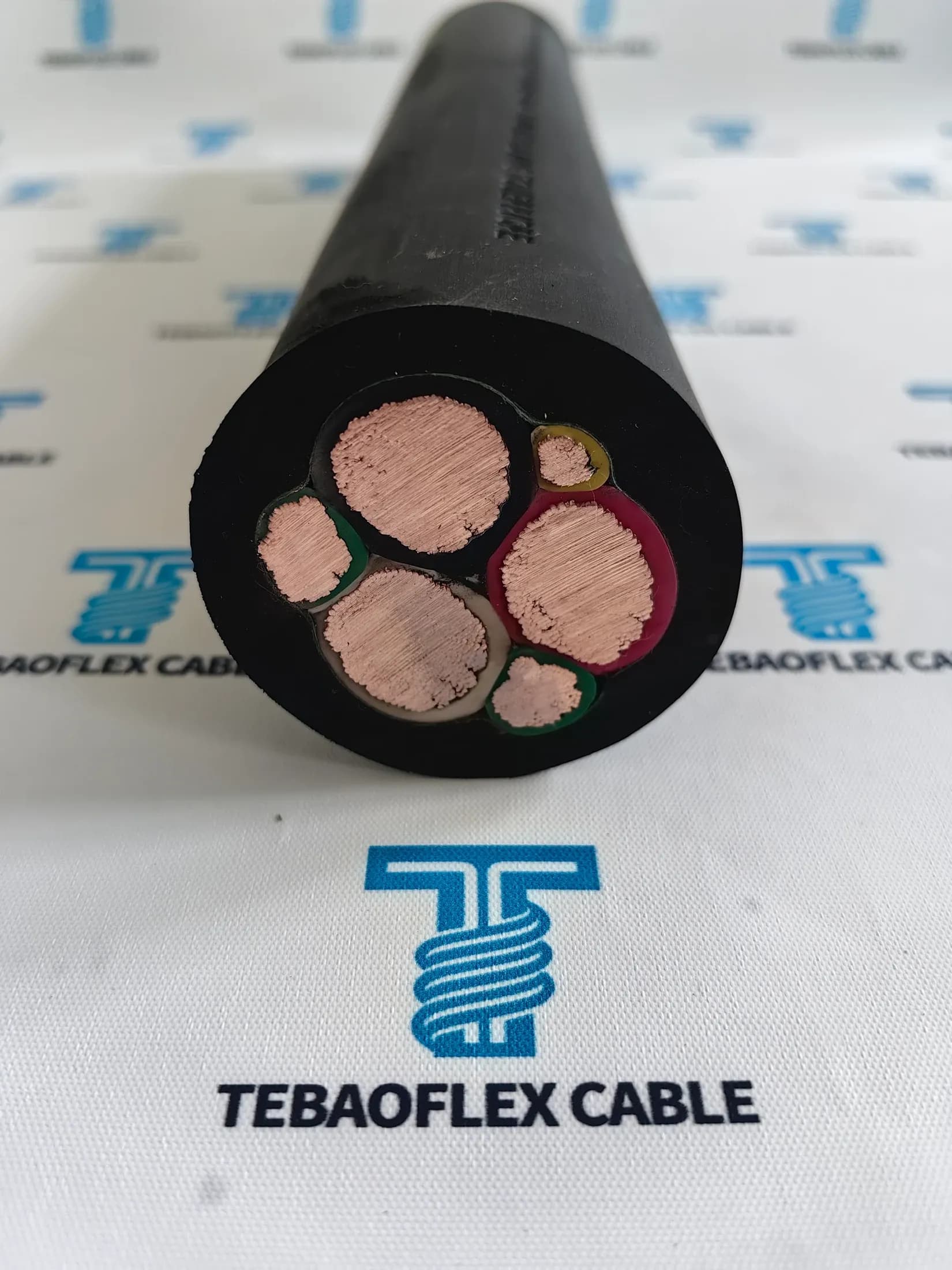

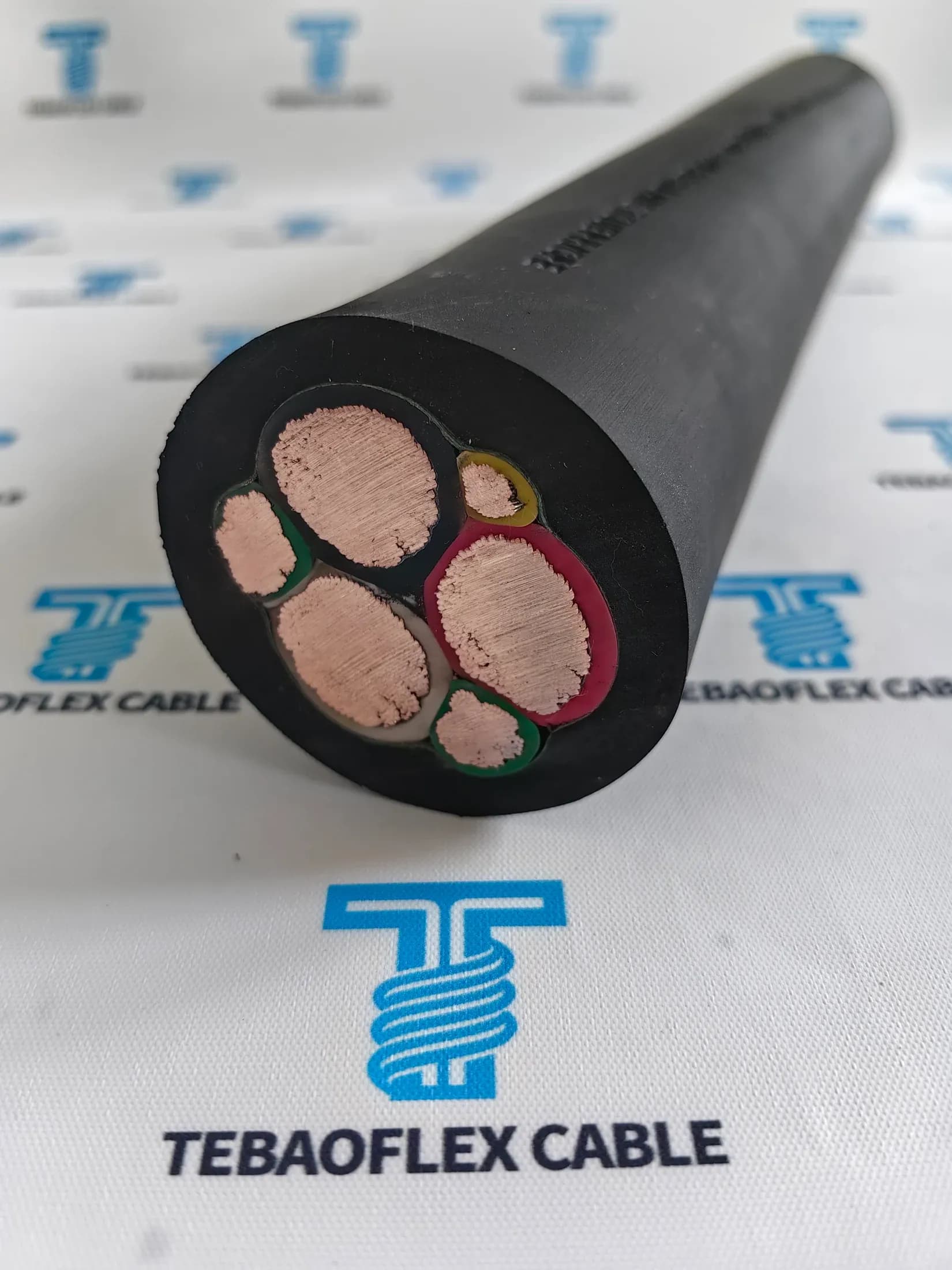

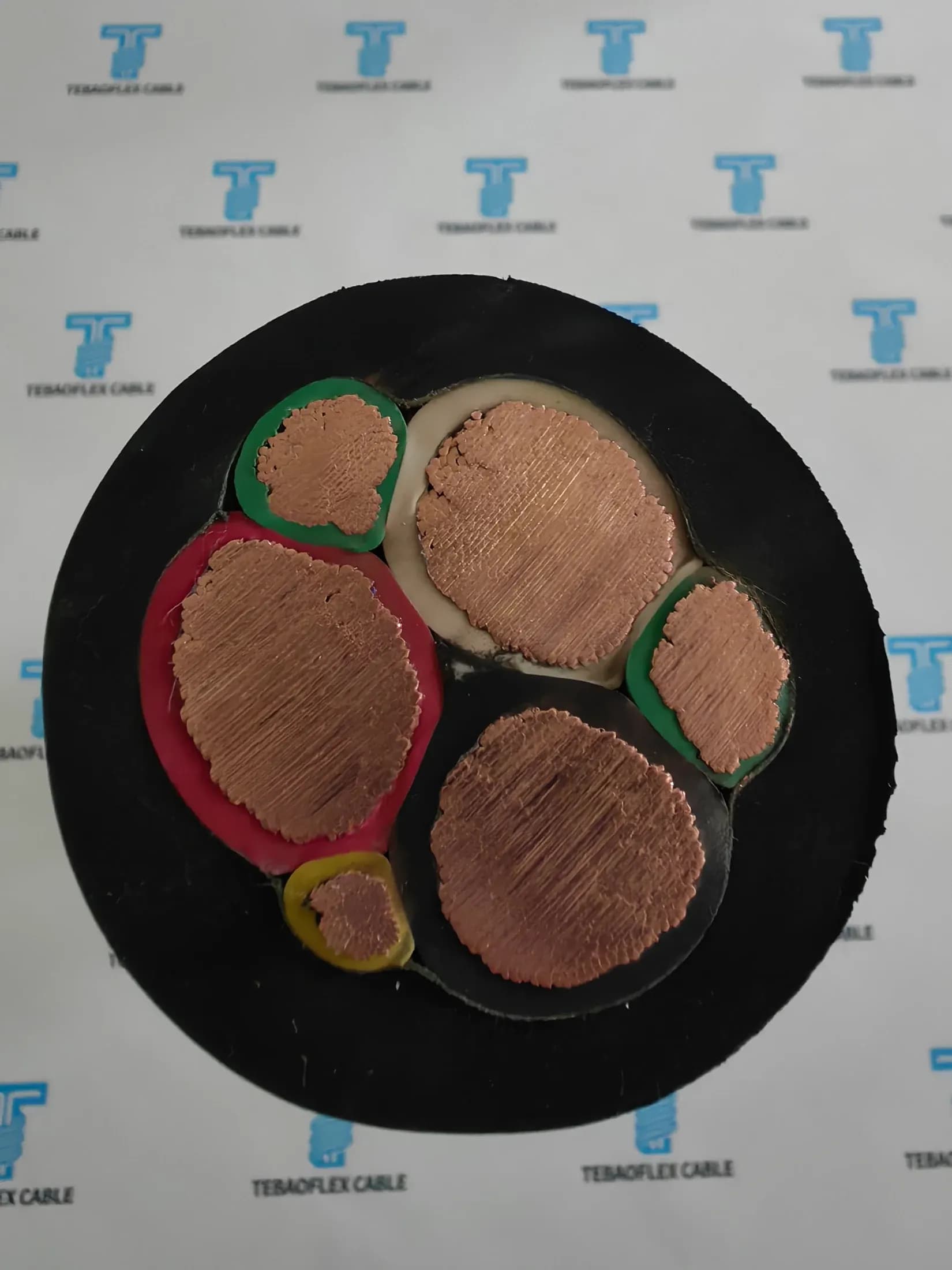

Kabelaufbau
- 01Leiter
- Flexible Kupferstromleiter in Litzenausführung; blanke oder verzinnte Oberfläche und Litzenklasse nach bestellter Konstruktion
- 02Isolierung
- 90°C EPR/EPDM duroplastische Isolierung mit Trennband
- 03Verstärkung
- Textilverstärkte Konstruktionen für anspruchsvolle mechanische Beanspruchung verfügbar; Schicht und Material nach ausgewähltem Modell
- 04Außenmantel

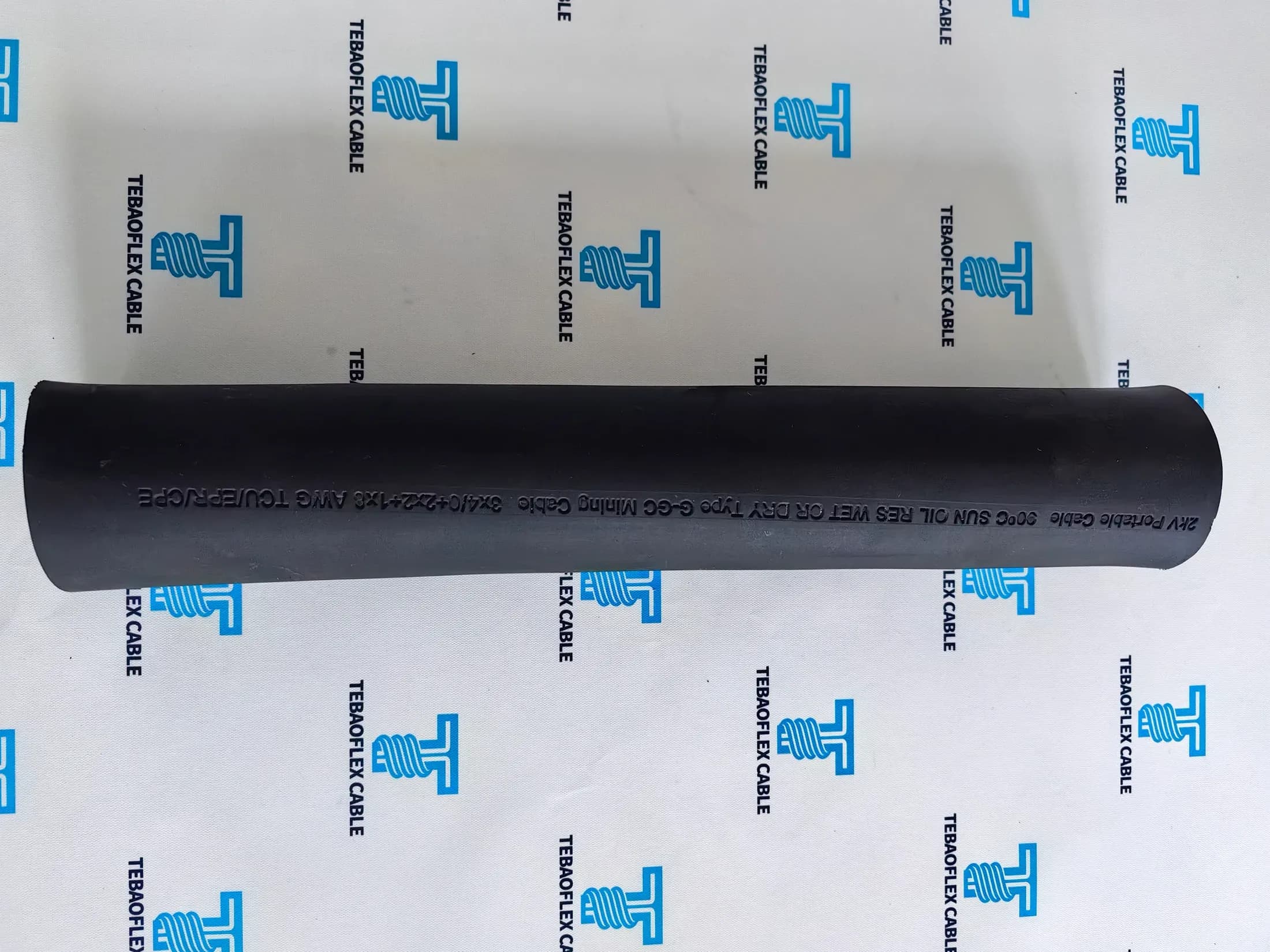

- Schwerer duroplastischer CPE-Bergbaumantel; genaue Compound- und Verstärkung nach bestellter Konstruktion
Referenzwerte
Referenzleistung- Temperaturbereich
- 90°C maximale Dauerleitertemperatur mit -40°C Niedertemperaturkonstruktionen verfügbar; ausgewählte Modelle niedriger bewertet
Konfigurationsdaten
Finden Sie die passende Konfiguration für Ihr Projekt.
Verwenden Sie diese Werte für die Projektvorauswahl. Endgültiger Aufbau, Abmessungen, Menge, Trommellänge und Verfügbarkeit erfordern eine technische Bestätigung.
12 Konfigurationen
| Spezifikation | Nennspannung | Leiterquerschnitt | Außenabmessung | Gewicht | Strombelastbarkeit | Diese Konfiguration anbieten |
|---|---|---|---|---|---|---|
| 2,000 V | 8 AWG | 24.6 mm OD | 893 kg/km | 59 A reference at 90°C conductor / 40°C ambient | ||
| 2,000 V | 6 AWG | 26.7 mm OD | 1116 kg/km | 79 A reference at 90°C conductor / 40°C ambient | ||
| 2,000 V | 4 AWG | 30.2 mm OD | 1592 kg/km | 104 A reference at 90°C conductor / 40°C ambient | ||
| 2,000 V | 2 AWG | 34.0 mm OD | 2202 kg/km | 138 A reference at 90°C conductor / 40°C ambient | ||
| 2,000 V | 1 AWG | 38.4 mm OD | 2813 kg/km | 161 A reference at 90°C conductor / 40°C ambient | ||
| 2,000 V | 1/0 AWG | 41.9 mm OD | 3482 kg/km | 186 A reference at 90°C conductor / 40°C ambient | ||
| 2,000 V | 2/0 AWG | 44.5 mm OD | 4092 kg/km | 215 A reference at 90°C conductor / 40°C ambient | ||
| 2,000 V | 3/0 AWG | 48.0 mm OD | 5026 kg/km | 249 A reference at 90°C conductor / 40°C ambient | ||
| 2,000 V | 4/0 AWG | 51.8 mm OD | 5923 kg/km | 287 A reference at 90°C conductor / 40°C ambient | ||
| 2,000 V | 250 kcmil | 60.7 mm OD | 7441 kg/km | 320 A reference at 90°C conductor / 40°C ambient | ||
| 2,000 V | 350 kcmil | 68.1 mm OD | 10046 kg/km | 394 A reference at 90°C conductor / 40°C ambient | ||
| 2,000 V | 500 kcmil | 77.0 mm OD | 13245 kg/km | 487 A reference at 90°C conductor / 40°C ambient |
Ihre Auswahl
3 × 8 AWG · 59 A typical
Round 3C + 2 ground + 1 ground-check / 3C + GC / 2,000 V / 8 AWG- Nennspannung
- 2,000 V
- Leiterquerschnitt
- 8 AWG
- Außenabmessung
- 24.6 mm OD
- Strombelastbarkeit
- 59 A reference at 90°C conductor / 40°C ambient
Ihre Auswahl 3 × 8 AWG · 59 A typical / 2,000 V
Technisches Angebot
Senden Sie eine Projektbeschreibung. Erhalten Sie eine Spezifikation, die Ihr Team prüfen kann.
Das ausgewählte Produkt und die Konfiguration bleiben angehängt, während Sie die Installations-, Mengen-, Dokumentations- und Lieferanforderungen hinzufügen.
Für Ihre Betriebspflicht geeignet
Bestätigen Sie, dass dieses Kabel zu Ihrer Ausrüstung und Betriebspflicht passt.
Gebaut für mobile Bergbau- und schwere Industrieanlagen, die Drehstrom, Geräteerdung und einen separaten Erdungsprüfkreis zur kontinuierlichen Erdungsdurchgangsüberwachung benötigen. Leiterquerschnitt, Installationsmethode, Bewegungsbeanspruchung und Bestimmungszulassungen sind auf die bestellte Spezifikation abgestimmt.
Diese Zuordnungen sind ein Ausgangspunkt für die Auswahl, keine Aufzeichnung einer spezifischen Kundenbereitstellung. Die endgültige Eignung folgt aus der eingereichten Strecke, Bewegung, Umgebung und den geltenden Anforderungen.

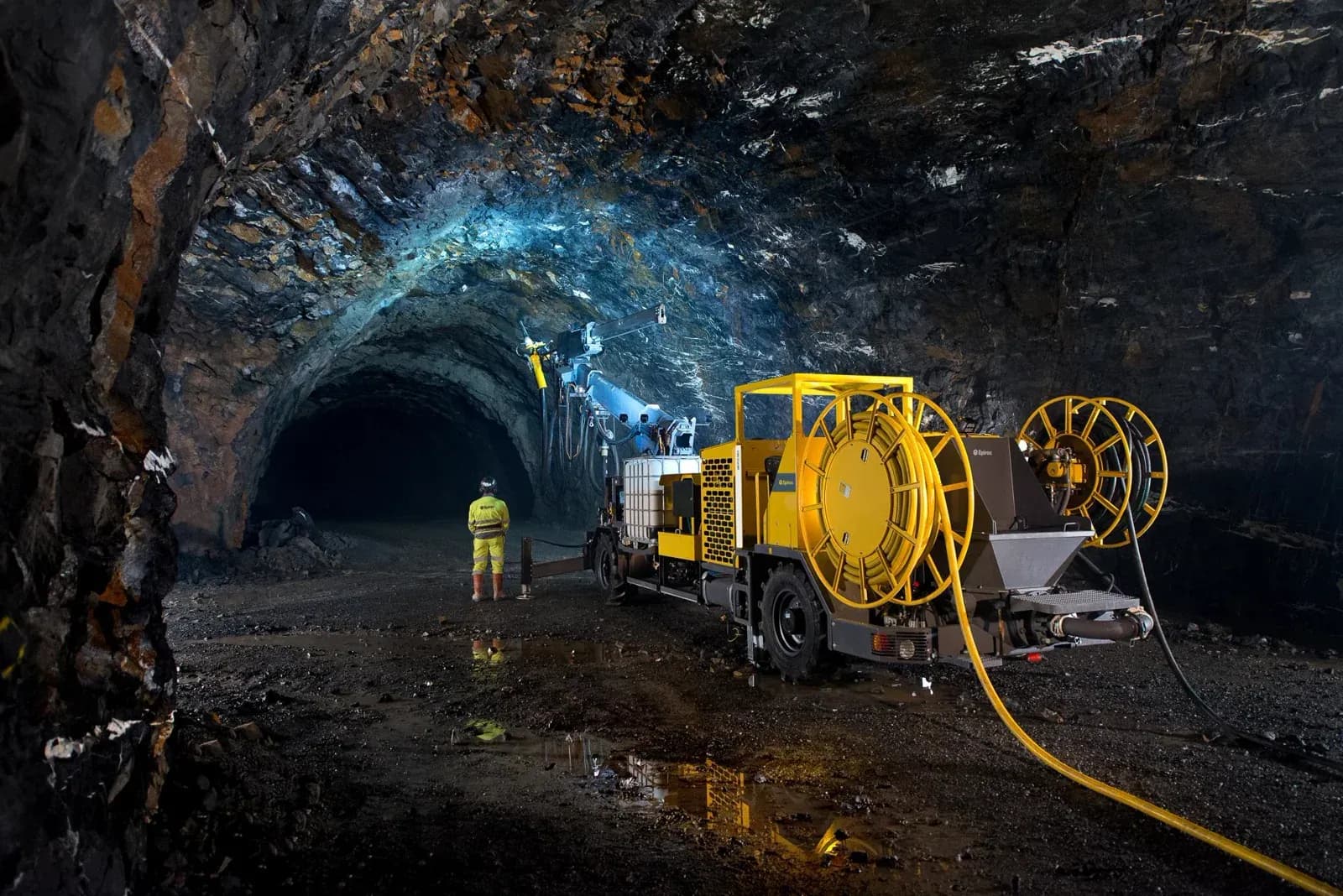

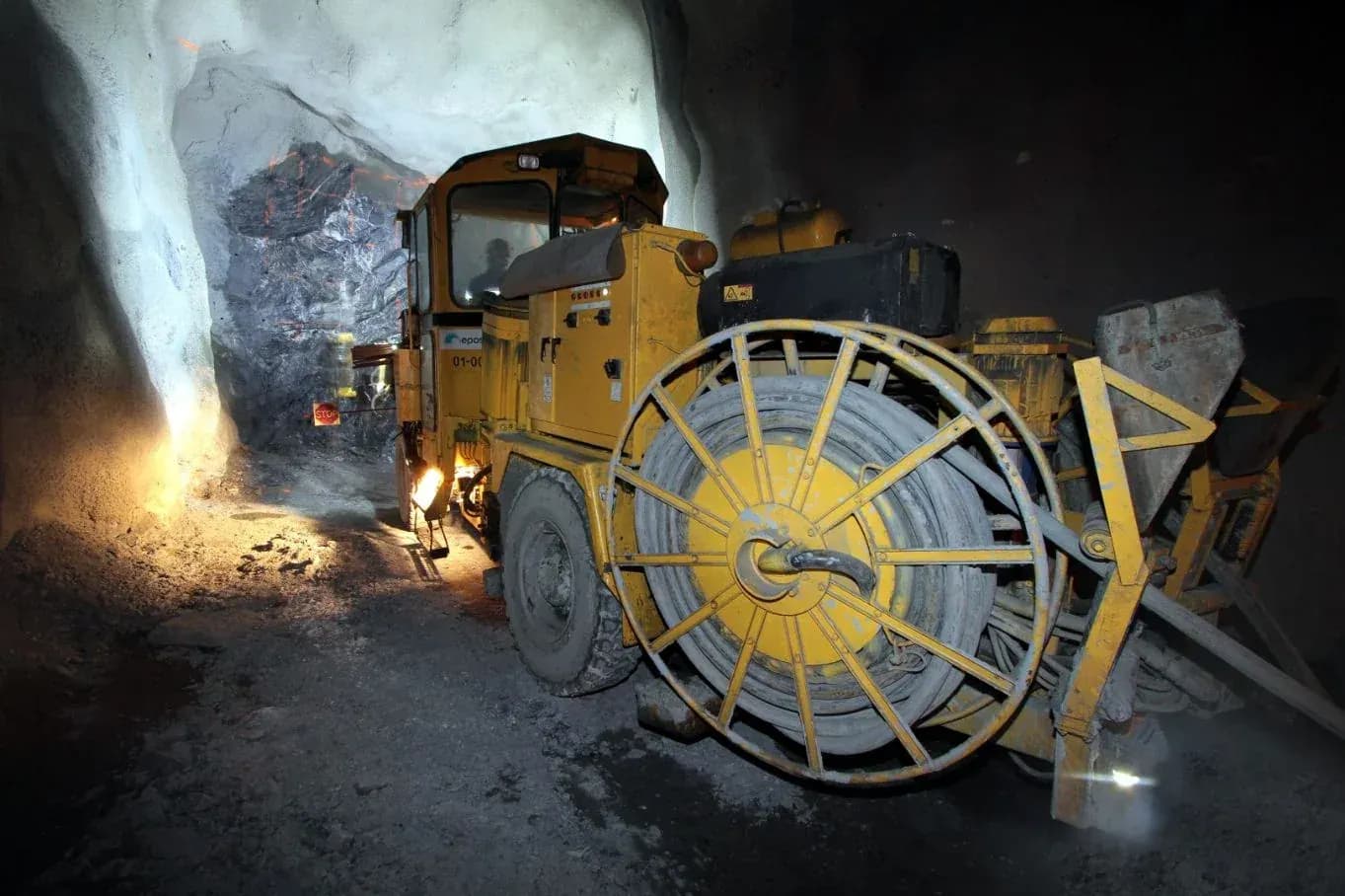

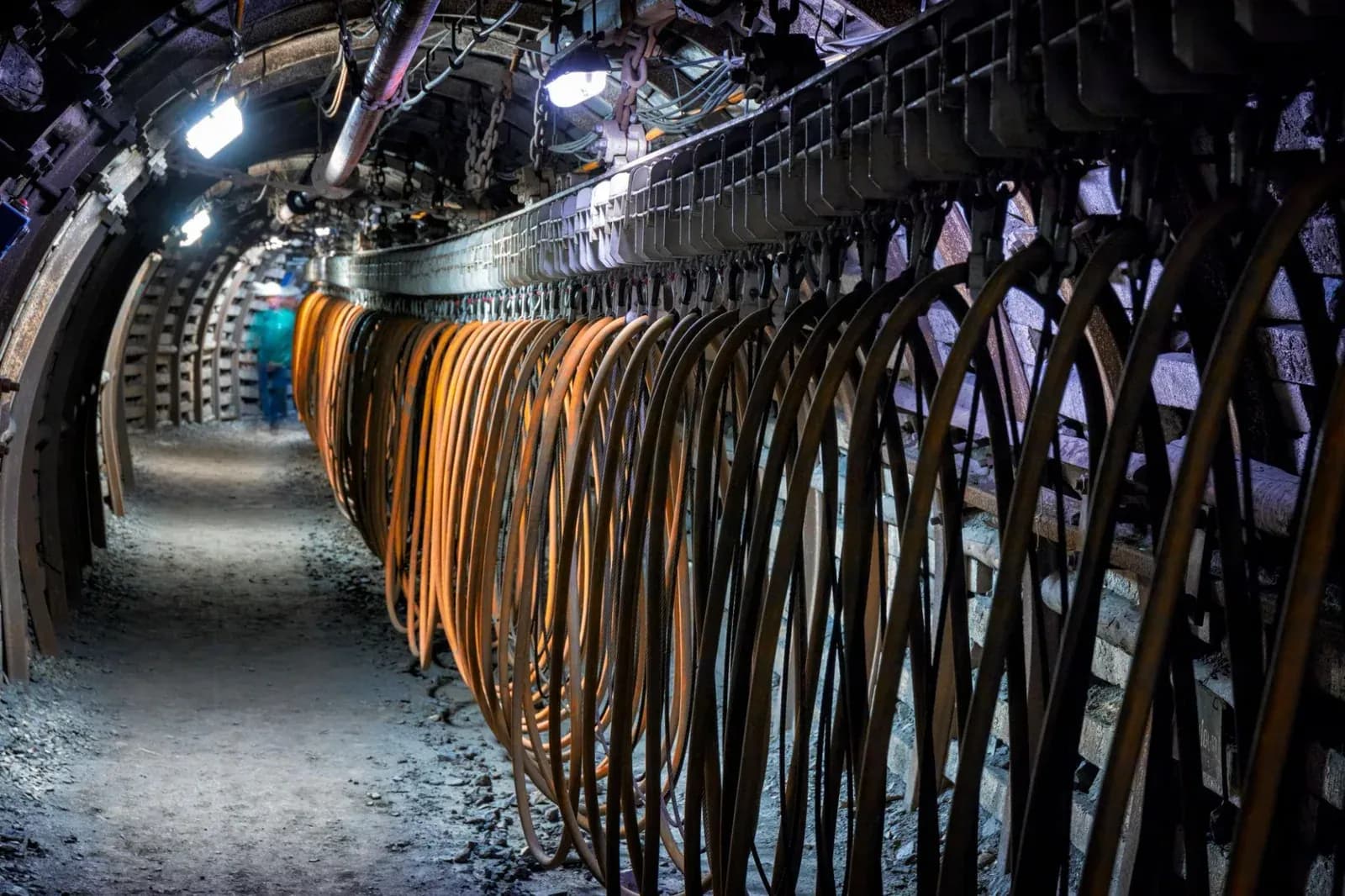

Anwendungen und Betriebspflichten

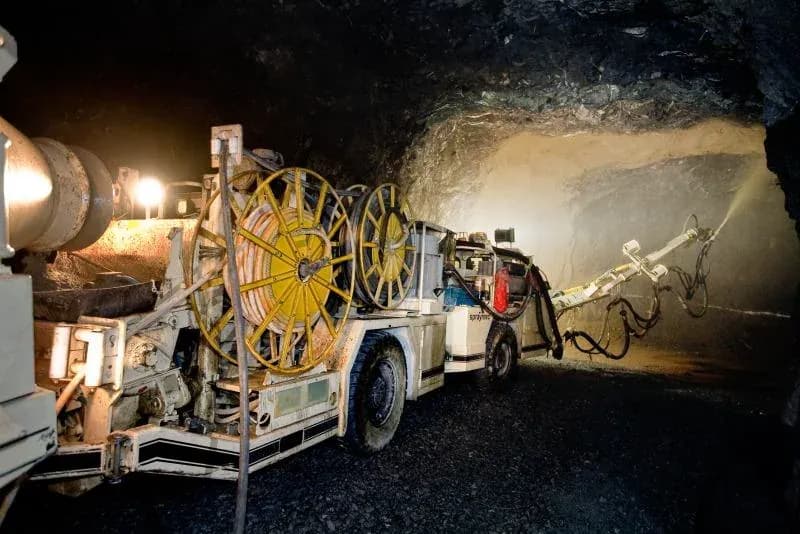

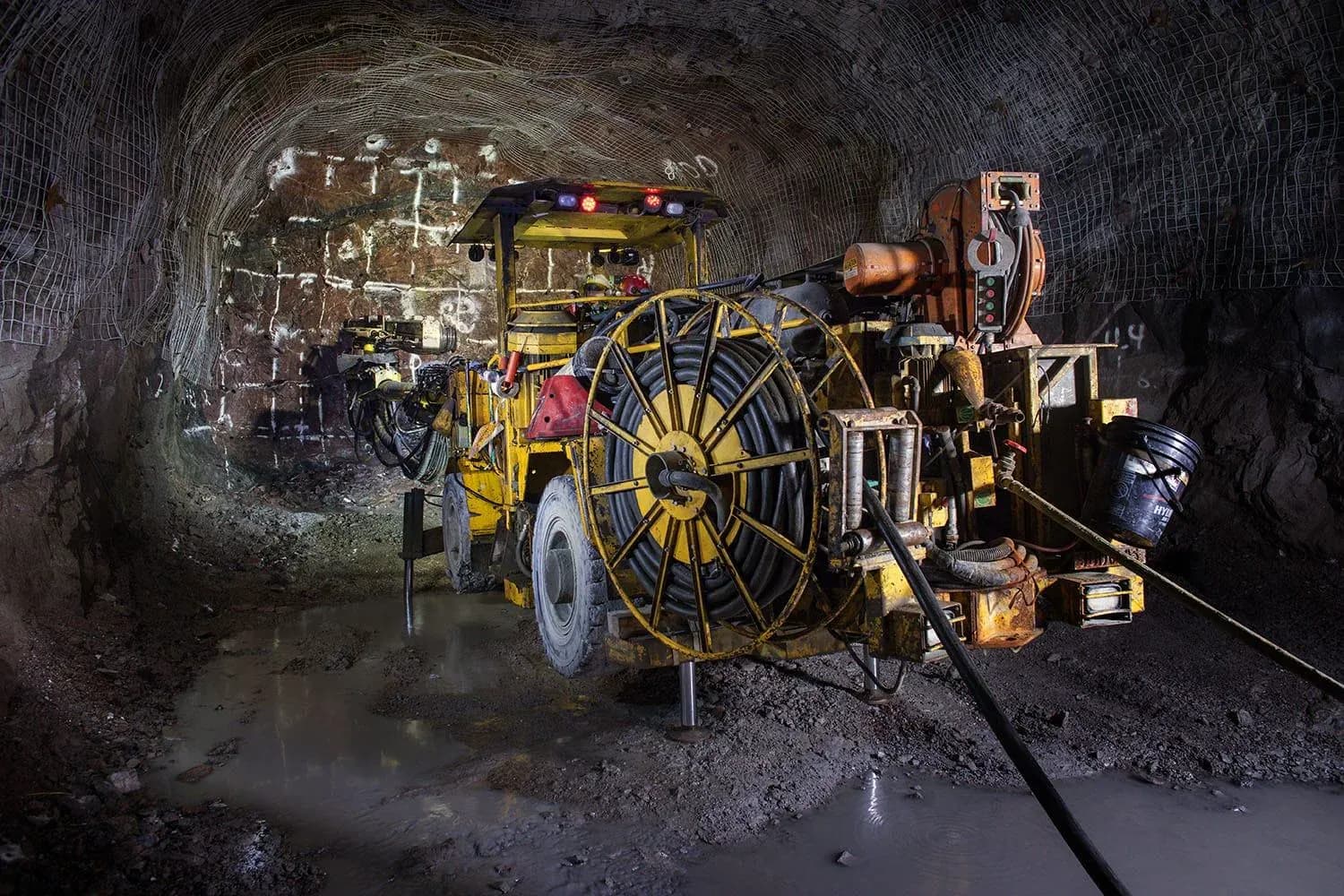

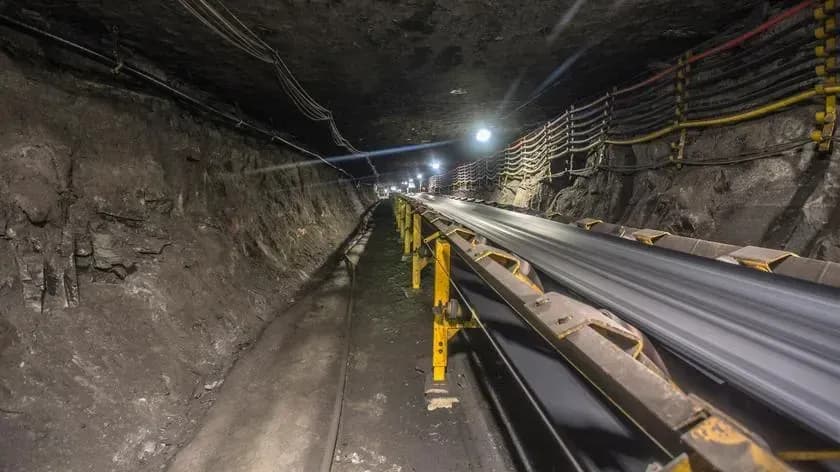

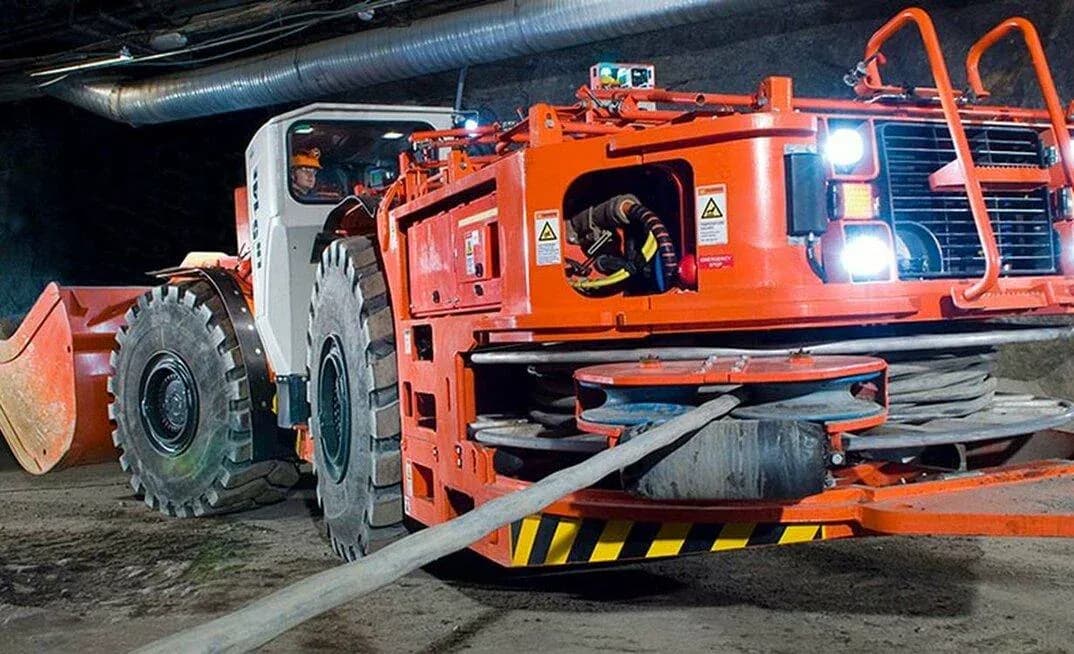

Mobilgeräte für den Bergbau
Flexible Stromversorgung für mobile Tagebau- und Untertagebergbaumaschinen
Erdungsprüfkreis
Erdungsprüfungs-Trägerkonstruktion

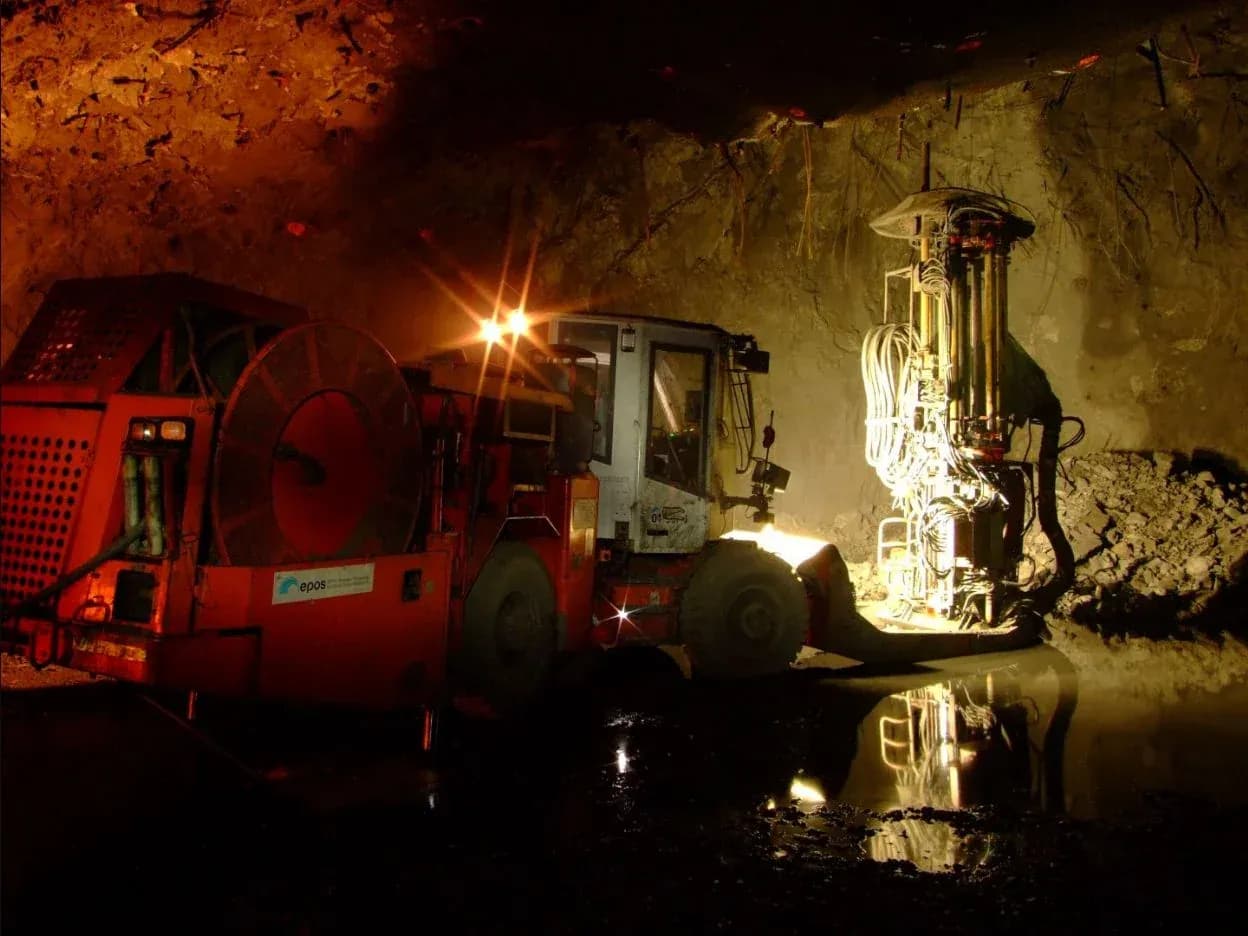

Sprenglochbohrer
Sprenglochbohranlagen und Mastsysteme
Tragbare Ausrüstung
Tragbare und temporäre Stromnutzung
Continuous Miner
Bergbauproduktionsausrüstung
Produktvideo
Das Kabel im Kontext sehen
Type G-GC 2 kV Fahrbare Bergbau-Stromkabel
Das Video veranschaulicht ein Muster, einen Prozess oder einen Betriebskontext. Die endgültige Produktkonstruktion, Eignung, Normen und Prüfakzeptanzkriterien werden anhand der bestellten Spezifikation bestätigt.
Konformität und Dokumente
Normen, Zulassungen und kontrollierte Dokumente.
Lieferbedingungen und was angepasst werden kann.
Referenzdokumente
Konstruktionsreferenzen begründen keine Produktzertifizierung. Bestätigen Sie den bestellten Aufbau, die Kennzeichnung, den Prüfumfang und die Bestimmungslandanforderungen während der Angebotserstellung.
Lieferung und Individualisierung
- Mindestbestellmenge
- Bestätigt durch Leiterquerschnitt und Produktionsprüfung
- Lieferzeit
- Bestätigt mit Spezifikation, Menge und Projektdokumentation
- Verpackung
- Spule und Exportverpackung abgestimmt auf Kabeldurchmesser, Länge und Bestimmungsort
- Lieferunterstützung
- Versand- und Projektdokumentationsanforderungen werden während der Angebotserstellung geprüft
Anpassungsumfang
- Auswahl des Stromleiterquerschnitts über gängige 8 AWG–500 kcmil-Bereiche
- Runde oder flache Bauform und Leiteroberfläche nach bestellter Spezifikation
- Kabellänge, Versandtrommel, Kennzeichnung und Dokumentenpaket nach bestellter Spezifikation
Vor der Angebotserstellung
Klärung der Fragen, die Ihr Angebot verzögern.
Kurze Antworten für Technik und Beschaffung. Das geprüfte Angebot und seine Dokumentenliste regeln den endgültigen Lieferumfang.
Was ist ein Typ G-GC Kabel?
Typ G-GC ist ein schweres, normalerweise ungeschirmtes 2,000 V fahrbares Strom- und Bergbaukabel. Eine typische runde Konstruktion enthält drei Stromleiter, zwei Erdungsleiter und einen isolierten Erdungsprüfleiter.
Was macht der Erdungsprüfleiter?
Wenn an ein kompatibles Erdungsüberwachungssystem angeschlossen, unterstützt der Erdungsprüfleiter die kontinuierliche Überprüfung des Geräteerdungskreises. Das vollständige Überwachungs- und Auslösesystem bestimmt die Sicherheitsfunktion.
Wie hoch ist die Mindestbestellmenge?
Die Mindestbestellmenge hängt von Leitergröße, Aufbau, Produktionscharge und Trommellänge ab. Senden Sie die erforderliche Größe und Gesamtlänge; das Angebot enthält die geltende Mindestmenge und Verpackungsbasis.
Wie schnell kann das Kabel geliefert werden?
Die Lieferzeit variiert je nach Materialverfügbarkeit, Aufbau, Menge, Dokumentenumfang und Zielort. Nach Prüfung der Spezifikation gibt das Angebot ein Produktionsfenster und einen voraussichtlichen Versandplan an.
Wie werden Zielmarkt-Normen und -Dokumente geprüft?
Teilen Sie uns den Zielmarkt, die geltende Norm und die Dokumentenanforderungen des Endanwenders mit. Diese werden gegen das ausgewählte Produkt und die verfügbaren Produktdokumente geprüft; die Anwendbarkeit wird im Angebot bestätigt.
Können Länge, Mantelfarbe, Bedruckung oder Verpackung angepasst werden?
Diese Optionen können je nach technischer Eignung, regulatorischen Anforderungen, Mindestbestellmenge und Produktionskapazität geprüft werden. Jede genehmigte Änderung wird in der angebotenen Spezifikation, Zeichnung oder im Bestelldokument festgehalten.
