Tragbare Leitungen
SOOW600 V Anschlussleitung
SOOW ist eine flexible Anschlussleitung für besonders schwere Nutzung für Industrieanlagen, Werkzeuge, Generatoren und temporäre Stromversorgung. Übliche Konstruktionen kombinieren flexible Kupferleiter der Klasse K, wärme-, feuchtigkeits- und ölbeständige EPDM-Isolierung und einen langlebigen ölbeständigen CPE-Außenmantel in runder, normalerweise ungeschirmter Bauweise. Die beiden Buchstaben O kennzeichnen ölbeständige Isolierung und Mantel, und W steht für die zutreffende Eignung für Nassbereiche und Außenanwendung. Eine Kennzeichnung -40°C bis +90°C ist üblich, mit 105°C Varianten bei qualifizierten Produkten. Der genaue AWG-Bereich, die Aderzahl, Abmessungen, Strombelastbarkeit und UL, CSA, FT- oder MSHA-Kennzeichnungen werden anhand der ausgewählten Artikelnummer bestätigt.
- Bemessungsspannung
- 600 V
- Aderkonfiguration
- Rund, normalerweise ungeschirmt; üblich 2 bis 5 Adern, mit geschirmten und Varianten mit höherer Aderzahl für Steuerleitungen gemäß der bestellten Konstruktion
- Temperaturbereich
- -40°C bis +90°C Kennzeichnung ist üblich; 105°C Varianten bei qualifizierten Produkten
Produktanatomie
Sehen Sie, wie dieses Kabel für die Leistung ausgelegt ist.
Verwenden Sie die verfügbare Struktur, Betriebswerte und Konstruktionsreferenzen für die Projektvorauswahl. Endgültige Werte werden gegen die geprüften Angebotsdokumente bestätigt.
Bestätigbare Spezifikationen auf einen Blick
- Bemessungsspannung
- 600 V
- Aderkonfiguration
- Rund, normalerweise ungeschirmt; üblich 2 bis 5 Adern, mit geschirmten und Varianten mit höherer Aderzahl für Steuerleitungen gemäß der bestellten Konstruktion
- Temperaturbereich
- -40°C bis +90°C Kennzeichnung ist üblich; 105°C Varianten bei qualifizierten Produkten

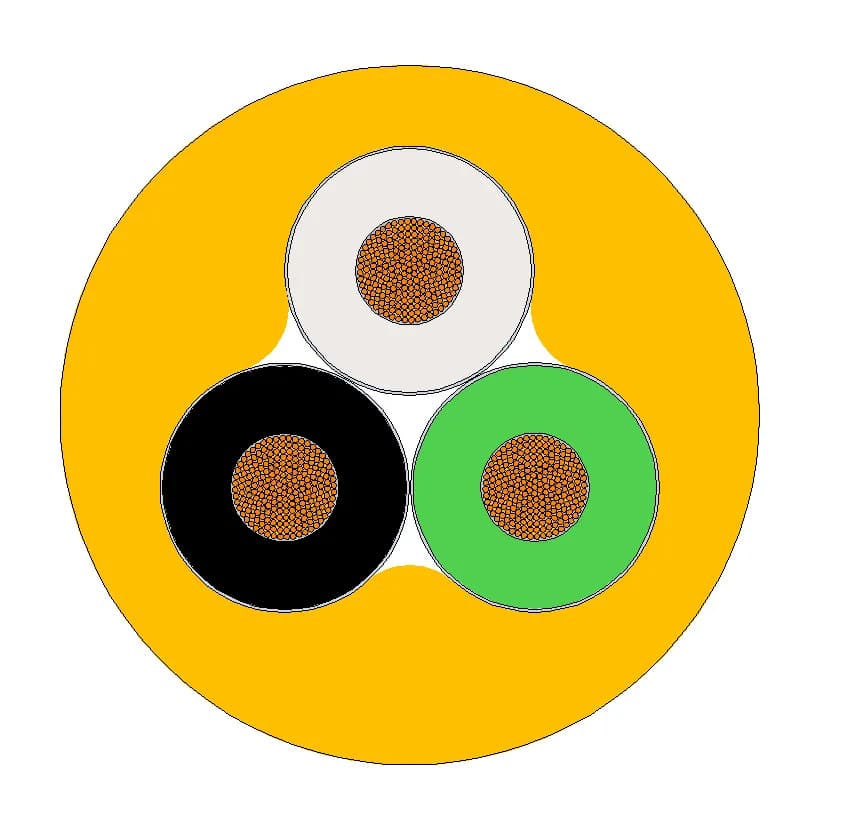

Kabelaufbau
- 01Leiter
- Flexible Kupferleiter der Klasse K; blanke oder verzinnte Oberfläche und Verseilung gemäß der bestellten Konstruktion
- 02Isolierung
- Wärme-, feuchtigkeits- und ölbeständige EPDM-Isolierung (übliche Konstruktion)
- 03Außenmantel
- Ölbeständiger flexibler CPE-Außenmantel; schwarz üblich, gelb und andere Farben je nach ausgewähltem Modell
Referenzwerte
Referenzleistung- Temperaturbereich
- -40°C bis +90°C Kennzeichnung ist üblich; 105°C Varianten bei qualifizierten Produkten
Technisches Angebot
Senden Sie eine Projektbeschreibung. Erhalten Sie eine Spezifikation, die Ihr Team prüfen kann.
Das ausgewählte Produkt und die Konfiguration bleiben angehängt, während Sie die Installations-, Mengen-, Dokumentations- und Lieferanforderungen hinzufügen.
Für Ihre Betriebspflicht geeignet
Bestätigen Sie, dass dieses Kabel zu Ihrer Ausrüstung und Betriebspflicht passt.
Konzipiert für Industrieanlagen und Maschinen, tragbare und schwere Werkzeuge, temporäre Stromversorgung und Verlängerungsleitungen, Generatoren und tragbare Beleuchtung, wenn eine flexible öl- und wasserbeständige Leitung erforderlich ist. Dauerhafte Unterwasseranwendung, direkte Erdverlegung, Kabelpritschen, Einsatz in explosionsgefährdeten Bereichen und Bergbau sind auf die spezifische Produktkennzeichnung und Zulassungen abgestimmt. Aderzahl, AWG, Temperatur und Zertifizierungen werden anhand der bestellten Spezifikation bestätigt.
Tragbare Ausrüstung
Tragbare und temporäre Stromnutzung
Temporäre Stromversorgung
Temporäre Verteilung, Generatoren, tragbare Werkzeuge und Wartungsstrom
Tragbare Werkzeuge
Tragbare Werkzeuge, Geräte und Wartungsausrüstung
01 / 03
Diese Zuordnungen sind ein Ausgangspunkt für die Auswahl, keine Aufzeichnung einer spezifischen Kundenbereitstellung. Die endgültige Eignung folgt aus der eingereichten Strecke, Bewegung, Umgebung und den geltenden Anforderungen.
Konformität und Dokumente
Normen, Zulassungen und kontrollierte Dokumente.
Lieferbedingungen und was angepasst werden kann.
Referenzdokumente
Konstruktionsreferenzen begründen keine Produktzertifizierung. Bestätigen Sie den bestellten Aufbau, die Kennzeichnung, den Prüfumfang und die Bestimmungslandanforderungen während der Angebotserstellung.
Lieferung und Individualisierung
- Mindestbestellmenge
- Wird durch Kabeltyp, Querschnitt, Länge und Produktionsprüfung bestätigt
- Lieferzeit
- Wird mit Konfiguration, Menge und Kennzeichnungsanforderungen bestätigt
- Verpackung
- Rolle, Trommel und Exportverpackung abgestimmt auf bestellte Länge und Zielort
- Lieferunterstützung
- Versand- und Projektdokumentationsanforderungen werden während der Angebotserstellung geprüft
Anpassungsumfang
- Auswahl der Aderzahl und des AWG für SOOW
- Geschirmte oder ungeschirmte Konstruktion und Mantelfarbe gemäß der bestellten Spezifikation
- Länge, Rolle, Kennzeichnung, Kabelkonfektion und Dokumentenpaket gemäß der bestellten Spezifikation
Technische Unterlagen
Fordern Sie das vollständige technische Paket für dieses Produkt an.
Fragen Sie unser Engineering-Team nach der derzeit verfügbaren Zeichnung, modellspezifischen Spezifikation oder dem gelenkten Datenblatt. Die Antwort wird auf Ihr ausgewähltes Produkt und die Einsatzanforderungen Ihres Projekts abgestimmt.
- Modellspezifische Abmessungen und elektrische Daten
