Schleppen und Nachziehen hinter beweglichen Geräten
Mittelspannungs-Flexible-Kabel
(N)TSCGECEWÖURotes flexibles Mittelspannungs-Bergbaukabel
(N)TSCGECEWÖU ist ein rotes gummiummanteltes, einzeln geschirmtes flexibles Mittelspannungskabel für mobile Bergbaustromversorgung. Der 3+3 Aufbau kombiniert drei flexible verzinnte Kupferphasenleiter der Klasse 5 mit drei einzeln geflochtenen verzinnten Kupferschutzleitern um einen zentralen Füllkern, EPR-Isolierung mit halbleitenden Schirmen, einer wasserdichten EPR-Innenhülle, einem verzinnten Kupferdrahtgeflecht und einer speziellen wasserdichten roten CM-Gummi-Außenhülle. Er ist ausgelegt unter Bezug auf DIN VDE 0250 Teil 813, mit Biegeradius gemäß VDE 0298 Teil 3 und Strombelastbarkeit gemäß VDE 0298 Teil 4.
- Bemessungsspannung
- 3.6/6 kV / 6/10 kV / 8.7/15 kV / 12/20 kV
- Aderkonfiguration
- 3 Phasenadern + 3 einzeln geflochtene Schutzleiter um einen zentralen Füllkern; kein Überwachungsleiter
- Temperaturbereich
- 90°C Leiterbetrieb, 250°C Kurzschluss; Kaltbiegung bis -25°C mobil und -40°C statisch
Produktanatomie
Sehen Sie, wie dieses Kabel für die Leistung ausgelegt ist.
Verwenden Sie die verfügbare Struktur, Betriebswerte und Konstruktionsreferenzen für die Projektvorauswahl. Endgültige Werte werden gegen die geprüften Angebotsdokumente bestätigt.
Bestätigbare Spezifikationen auf einen Blick
- Bemessungsspannung
- 3.6/6 kV / 6/10 kV / 8.7/15 kV / 12/20 kV
- Aderkonfiguration
- 3 Phasenadern + 3 einzeln geflochtene Schutzleiter um einen zentralen Füllkern; kein Überwachungsleiter
- Temperaturbereich
- 90°C Leiterbetrieb, 250°C Kurzschluss; Kaltbiegung bis -25°C mobil und -40°C statisch

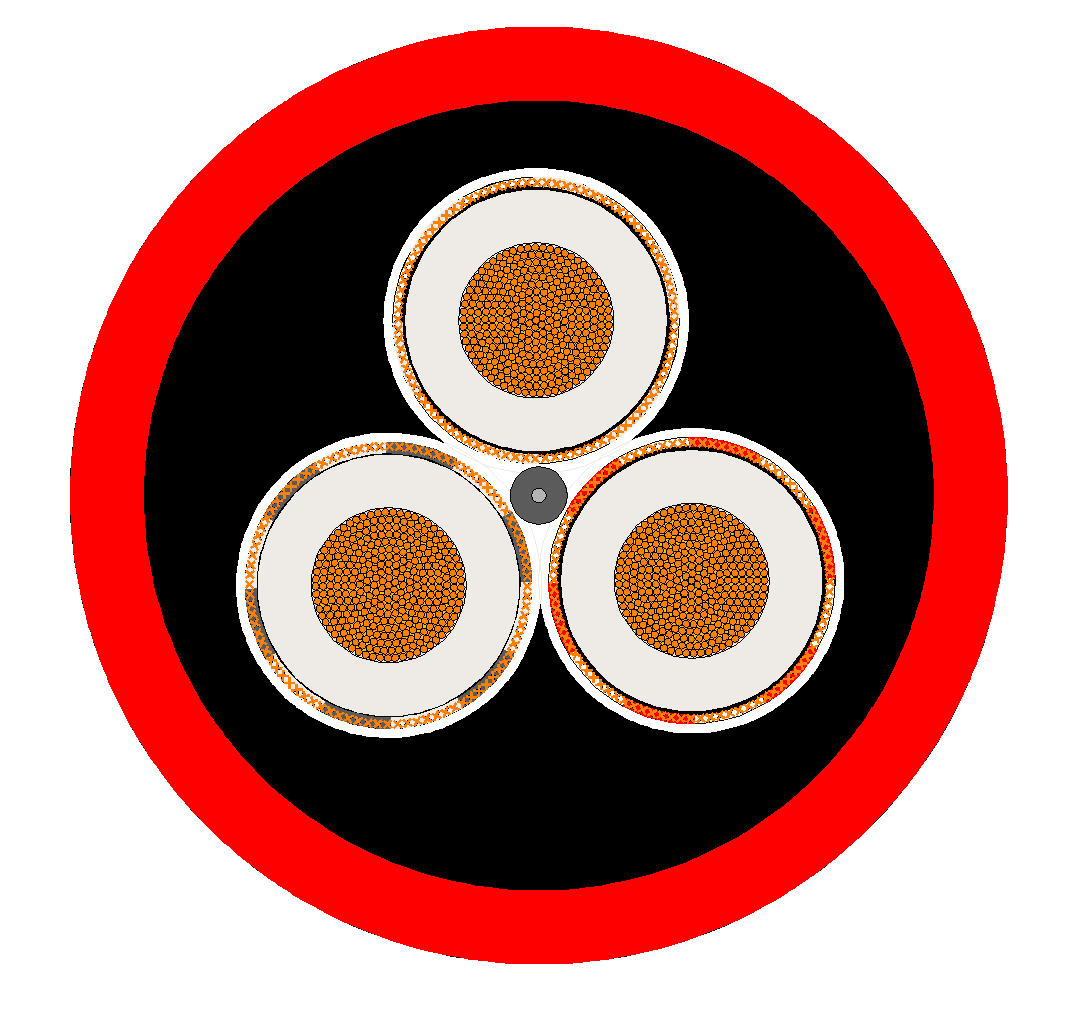

Kabelaufbau
- 01Leiter
- Flexible verzinnte Kupferphasenleiter der Klasse 5
- 02Isolierung
- EPR-Isolierung mit halbleitenden Leiter- und Isolationsschirmen
- 03Schirm
- Jede Phase trägt einen einzelnen verzinnten Kupferdraht-geflechteten Schutzleiterschirm
- 04Außenmantel
- Spezielle wasserdichte rote CM-Gummi-Außenhülle über einer wasserdichten EPR-Innenhülle und verzinntem Kupferdrahtgeflecht
Referenzwerte
Referenzleistung- Temperaturbereich
- 90°C Leiterbetrieb, 250°C Kurzschluss; Kaltbiegung bis -25°C mobil und -40°C statisch
- Ölbeständigkeit
- Öl- und ozonbeständige Gummikonstruktion; Prüfumfang gemäß bestellter Spezifikation bestätigt
- Flammverhalten
- Flammwidrige Konstruktion; anwendbare Flammprüfnorm gemäß bestellter Spezifikation bestätigt
- Außeneinwirkung
- UV- und witterungsbeständige Außenhülle für den Außeneinsatz im Bergbau; Prüfumfang gemäß bestellter Spezifikation bestätigt
Technisches Angebot
Senden Sie eine Projektbeschreibung. Erhalten Sie eine Spezifikation, die Ihr Team prüfen kann.
Das ausgewählte Produkt und die Konfiguration bleiben angehängt, während Sie die Installations-, Mengen-, Dokumentations- und Lieferanforderungen hinzufügen.
Für Ihre Betriebspflicht geeignet
Bestätigen Sie, dass dieses Kabel zu Ihrer Ausrüstung und Betriebspflicht passt.
Ausgelegt für flexible Mittelspannungsstromversorgung im Bergbau, Bohr- und Tunnelbau, einschließlich Monospiraltrommel- und Nachschleppbetrieb hinter mobilen Maschinen. Die genaue Leiterquerschnitt, Abmessungen, Gewicht, Strombelastbarkeit, Zugbelastung und Zertifizierungen werden gemäß der bestellten Konstruktion bestätigt.
Anwendungen und Betriebspflichten
Auf- und Abwickeln
Wiederholtes Auf- und Abwickeln auf Kabeltrommeln
Mobilgeräte für den Bergbau
Flexible Stromversorgung für mobile Tagebau- und Untertagebergbaumaschinen
Sprenglochbohrer
Sprenglochbohranlagen und Mastsysteme
Mittelspannungsstrom
3.6/6 kV, 6/10 kV und höhere Stromversorgung
Bohranlage
Bohrausrüstung
Konformität und Dokumente
Normen, Zulassungen und kontrollierte Dokumente.
Lieferbedingungen und was angepasst werden kann.
Konstruktionsreferenzen begründen keine Produktzertifizierung. Bestätigen Sie den bestellten Aufbau, die Kennzeichnung, den Prüfumfang und die Bestimmungslandanforderungen während der Angebotserstellung.
Lieferung und Individualisierung
- Mindestbestellmenge
- Bestätigt nach Prüfung von Leiterquerschnitt und Produktion
- Lieferzeit
- Bestätigt mit der ausgewählten Spezifikation und Menge
- Verpackung
- Versandtrommel und Exportverpackung abgestimmt auf Kabellänge und Zielort
- Lieferunterstützung
- Versanddokumente und Lieferanforderungen werden während der Angebotserstellung geprüft
Anpassungsumfang
- Leiterquerschnitt und Aderanordnung gemäß der bestellten Konstruktion bestätigt
- Kabellänge und Koordination für Monospiraltrommel oder Nachschleppbetrieb
- Projektkennzeichnungs- und Dokumentationsanforderungen
Technische Unterlagen
Fordern Sie das vollständige technische Paket für dieses Produkt an.
Fragen Sie unser Engineering-Team nach der derzeit verfügbaren Zeichnung, modellspezifischen Spezifikation oder dem gelenkten Datenblatt. Die Antwort wird auf Ihr ausgewähltes Produkt und die Einsatzanforderungen Ihres Projekts abgestimmt.
- Modellspezifische Abmessungen und elektrische Daten
- Gelenktes Datenblatt
(N)TSCGECEWÖU
Vor der Angebotserstellung
Klärung der Fragen, die Ihr Angebot verzögern.
Kurze Antworten für Technik und Beschaffung. Das geprüfte Angebot und seine Dokumentenliste regeln den endgültigen Lieferumfang.
Welche Spannungsklassen sind für dieses Kabel verfügbar?
Das Sortiment umfasst 3.6/6, 6/10, 8.7/15 und 12/20 kV. Die endgültige Konstruktion und der Leiterquerschnitt werden anhand der bestellten technischen Daten bestätigt.
Welche Informationen werden für die Kabelauswahl benötigt?
Teilen Sie die Systemspannung, den Leiterquerschnitt, den Einsatz (Monospiraltrommel oder Nachschleppbetrieb), die Trasse, die Umgebung, die erforderliche Länge sowie etwaige anwendbare Konstruktions- oder Dokumentationsanforderungen mit.
Wie hoch ist die Mindestbestellmenge?
Die Mindestbestellmenge hängt von Leitergröße, Aufbau, Produktionscharge und Trommellänge ab. Senden Sie die erforderliche Größe und Gesamtlänge; das Angebot enthält die geltende Mindestmenge und Verpackungsbasis.
Wie schnell kann das Kabel geliefert werden?
Die Lieferzeit variiert je nach Materialverfügbarkeit, Aufbau, Menge, Dokumentenumfang und Zielort. Nach Prüfung der Spezifikation gibt das Angebot ein Produktionsfenster und einen voraussichtlichen Versandplan an.
Wie werden Zielmarkt-Normen und -Dokumente geprüft?
Teilen Sie uns den Zielmarkt, die geltende Norm und die Dokumentenanforderungen des Endanwenders mit. Diese werden gegen das ausgewählte Produkt und die verfügbaren Produktdokumente geprüft; die Anwendbarkeit wird im Angebot bestätigt.
Können Länge, Mantelfarbe, Bedruckung oder Verpackung angepasst werden?
Diese Optionen können je nach technischer Eignung, regulatorischen Anforderungen, Mindestbestellmenge und Produktionskapazität geprüft werden. Jede genehmigte Änderung wird in der angebotenen Spezifikation, Zeichnung oder im Bestelldokument festgehalten.
