Trommelkabel
NSHTÖU0.6/1 kV Gummihaspelkabel
NSHTÖU ist ein verstärktes Gummihaspelkabel für häufiges Auf- und Abwickeln unter kombinierter Zug- und Torsionsbelastung. Übliche DIN VDE 0250-814 Familienkonstruktionen verwenden Klasse 5 Kupferleiter, 3GI3 Gummiisolierung, eine Gummi-Innenmantel, eine torsionsbeständige Textil- oder Polyesterumflechtung und einen schweren Gummi-Außenmantel. Aderzahl, Geschwindigkeit, Beschleunigung, Zugbelastung, Torsion, Biegeradius und Abmessungen sind modellspezifisch.
- Bemessungsspannung
- 0.6/1 kV
- Aderkonfiguration
- Mehradrige J/G- und O/X-Energie- oder Steueranordnungen je nach Modell
Produktanatomie
Sehen Sie, wie dieses Kabel für die Leistung ausgelegt ist.
Verwenden Sie die verfügbare Struktur, Betriebswerte und Konstruktionsreferenzen für die Projektvorauswahl. Endgültige Werte werden gegen die geprüften Angebotsdokumente bestätigt.
Bestätigbare Spezifikationen auf einen Blick
- Bemessungsspannung
- 0.6/1 kV
- Aderkonfiguration
- Mehradrige J/G- und O/X-Energie- oder Steueranordnungen je nach Modell

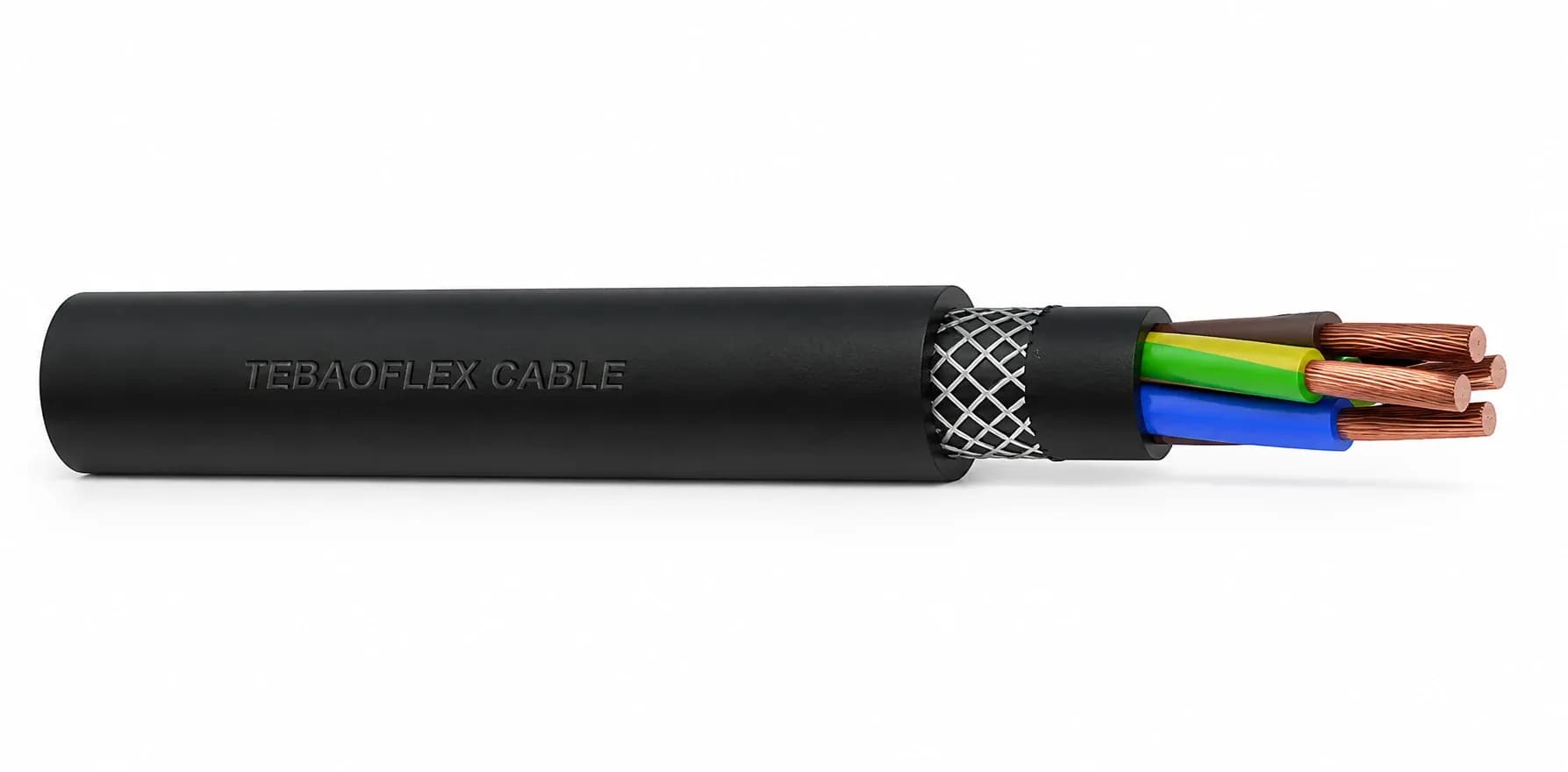

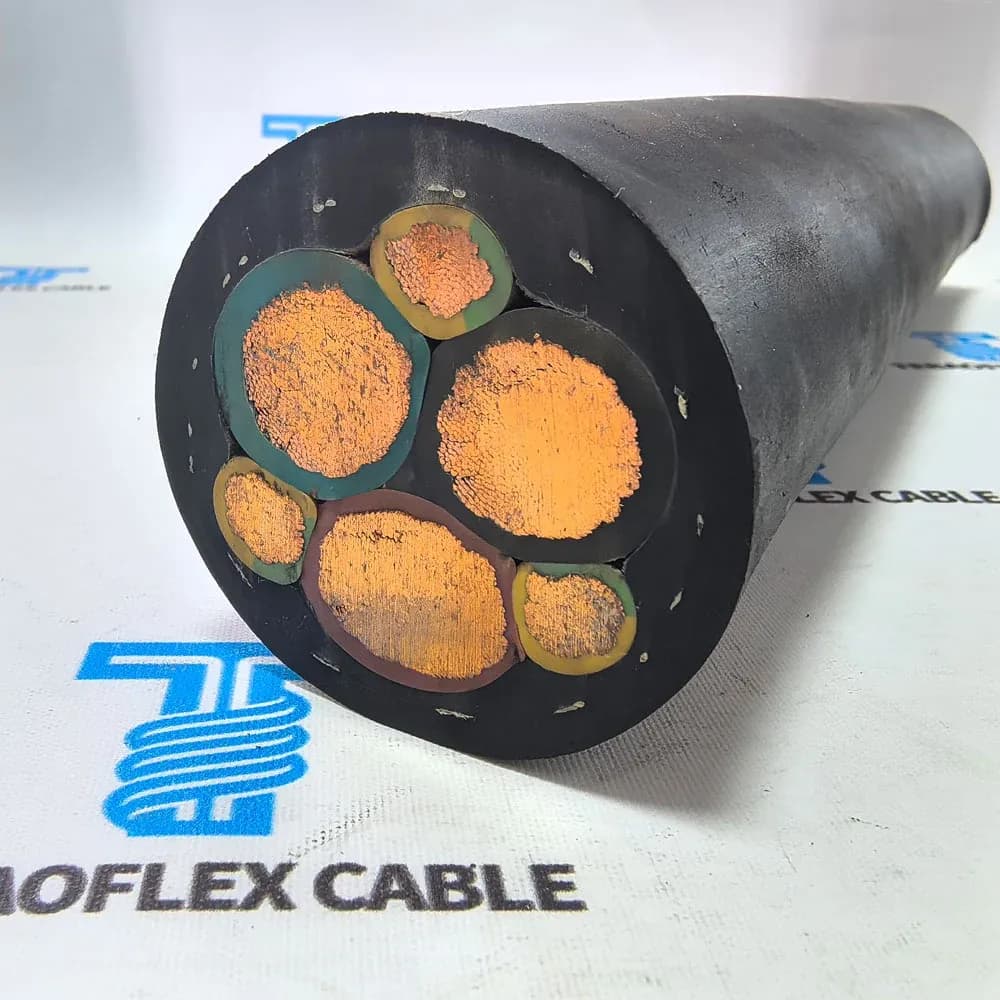

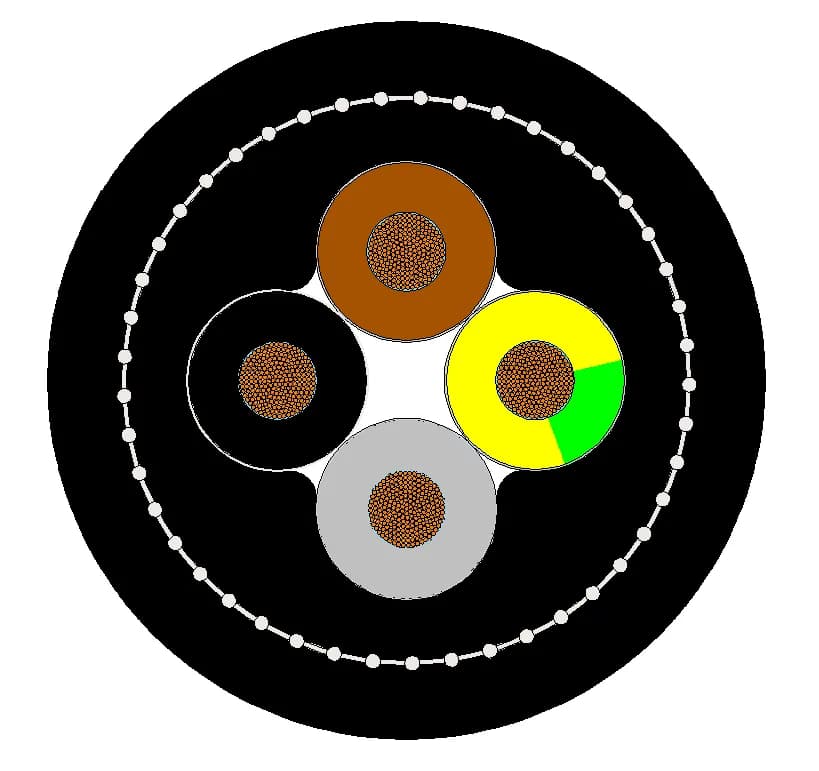

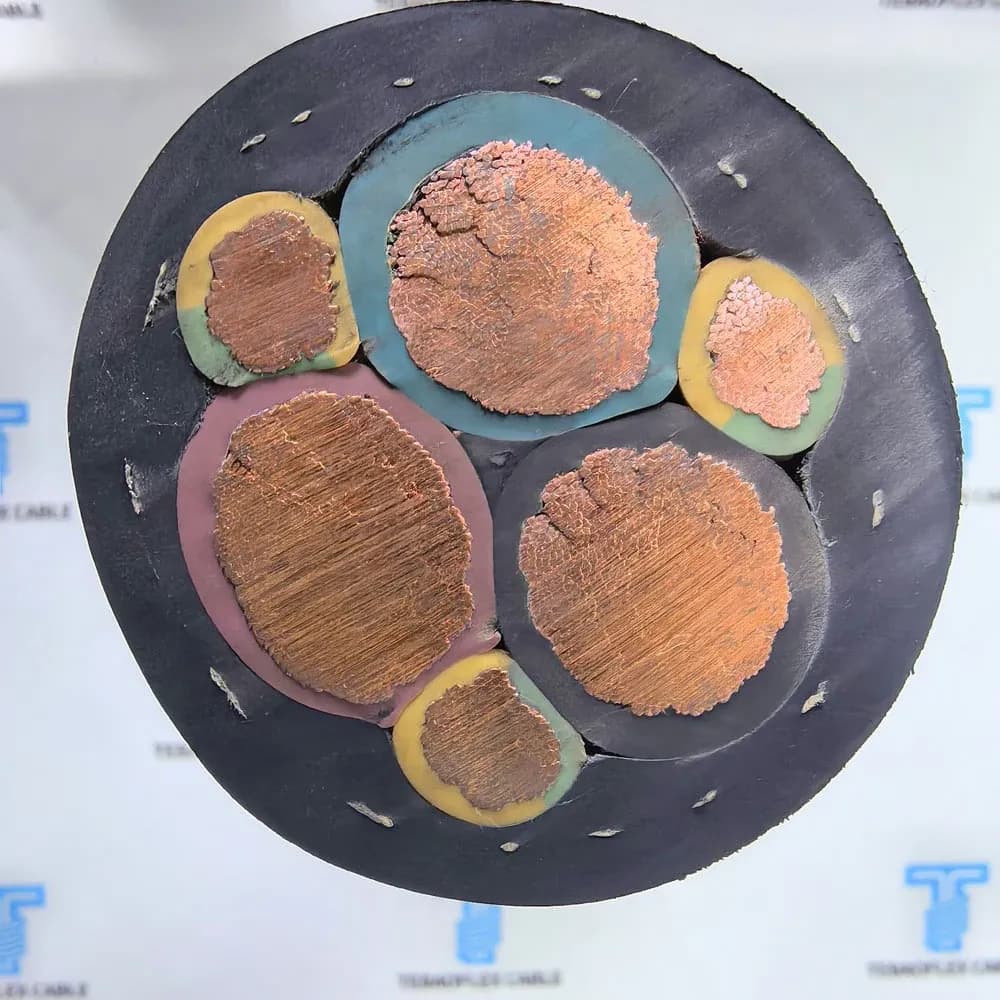

Kabelaufbau
- 01Leiter
- IEC 60228 Klasse 5 feindrähtiges Kupfer; verzinntes Kupfer ist üblich
- 02Isolierung
- 3GI3 vernetzte Elastomer- oder EPR-Gummiisolierung
- 03Verstärkung
- Torsionsbeständige Textil- oder Polyesterumflechtung zwischen den Mantelschichten
- 04Innenmantel
- Gummi-Innenmantel bei üblichen verstärkten Konstruktionen
- 05Außenmantel
- Schwerer Gummi-Außenmantel, üblicherweise 5GM3 oder 5GM5
Technisches Angebot
Senden Sie eine Projektbeschreibung. Erhalten Sie eine Spezifikation, die Ihr Team prüfen kann.
Das ausgewählte Produkt und die Konfiguration bleiben angehängt, während Sie die Installations-, Mengen-, Dokumentations- und Lieferanforderungen hinzufügen.
Für Ihre Betriebspflicht geeignet
Bestätigen Sie, dass dieses Kabel zu Ihrer Ausrüstung und Betriebspflicht passt.
Für horizontale Haspel- und Trommelsysteme, Krane, Hebezeuge, Förderanlagen, Hafenausrüstung, Baumaschinen und ausgewählte mobile Bergbauausrüstung innerhalb der Bewegungsgrenzen des jeweiligen Modells.
Anwendungen und Betriebspflichten
Schlepp
Schleppen und Nachziehen hinter beweglichen Geräten
Mobile Kabeltrommel
Mobile Kabeltrommelsysteme
Förderanlagen
Förderantriebe und mobile Materialhandhabungsgeräte
Abrieb & mechanische Einwirkung
Ziehen, Schaben und Einwirkung rauer Oberflächen
Außenbereich & UV
Außenstromversorgung, Sonnenlicht- und Witterungseinwirkung
Konformität und Dokumente
Normen, Zulassungen und kontrollierte Dokumente.
Lieferbedingungen und was angepasst werden kann.
Konstruktionsreferenzen
- DIN / VDE
Referenzdokumente
Konstruktionsreferenzen begründen keine Produktzertifizierung. Bestätigen Sie den bestellten Aufbau, die Kennzeichnung, den Prüfumfang und die Bestimmungslandanforderungen während der Angebotserstellung.
Lieferung und Individualisierung
- Mindestbestellmenge
- Bestätigt nach Prüfung von Konstruktion, Größe und Produktion
- Lieferzeit
- Bestätigt mit der gewählten Konstruktion, Menge und Dokumentationsumfang
- Verpackung
- Trommel- und Exportverpackung abgestimmt auf Kabelabmessungen, Länge und Zielort
- Lieferunterstützung
- Projektdokumente und Lieferanforderungen werden während der Angebotserstellung geprüft
Anpassungsumfang
- Prüfung von Aderzahl, Querschnitt und Schutzleiteranordnung
- Prüfung von Haspelgeometrie, Geschwindigkeit, Beschleunigung, Zugkraft, Torsion und Biegeradius
- Anforderungen an Länge, Trommel, Kennzeichnung, Anschluss und Dokumentation
Technische Unterlagen
Fordern Sie das vollständige technische Paket für dieses Produkt an.
Fragen Sie unser Engineering-Team nach der derzeit verfügbaren Zeichnung, modellspezifischen Spezifikation oder dem gelenkten Datenblatt. Die Antwort wird auf Ihr ausgewähltes Produkt und die Einsatzanforderungen Ihres Projekts abgestimmt.
- Modellspezifische Abmessungen und elektrische Daten
Vor der Angebotserstellung
Klärung der Fragen, die Ihr Angebot verzögern.
Kurze Antworten für Technik und Beschaffung. Das geprüfte Angebot und seine Dokumentenliste regeln den endgültigen Lieferumfang.
Was ist ein NSHTÖU-Kabel?
NSHTÖU ist ein verstärktes 0.6/1 kV Gummi-Energie- und Steuerkabel, das für häufiges Auf- und Abwickeln unter Zug- und Torsionsbelastung ausgelegt ist.
Wie unterscheidet sich NSHTÖU von NSSHÖU?
NSHTÖU enthält eine torsionsbeständige Verstärkung für den Haspelbetrieb. NSSHÖU ist ein schweres flexibles Kabel und sollte nicht automatisch für dieselben Haspellasten verwendet werden.
Wie hoch ist die Mindestbestellmenge?
Die Mindestbestellmenge hängt von Leitergröße, Aufbau, Produktionscharge und Trommellänge ab. Senden Sie die erforderliche Größe und Gesamtlänge; das Angebot enthält die geltende Mindestmenge und Verpackungsbasis.
Wie schnell kann das Kabel geliefert werden?
Die Lieferzeit variiert je nach Materialverfügbarkeit, Aufbau, Menge, Dokumentenumfang und Zielort. Nach Prüfung der Spezifikation gibt das Angebot ein Produktionsfenster und einen voraussichtlichen Versandplan an.
Wie werden Zielmarkt-Normen und -Dokumente geprüft?
Teilen Sie uns den Zielmarkt, die geltende Norm und die Dokumentenanforderungen des Endanwenders mit. Diese werden gegen das ausgewählte Produkt und die verfügbaren Produktdokumente geprüft; die Anwendbarkeit wird im Angebot bestätigt.
Können Länge, Mantelfarbe, Bedruckung oder Verpackung angepasst werden?
Diese Optionen können je nach technischer Eignung, regulatorischen Anforderungen, Mindestbestellmenge und Produktionskapazität geprüft werden. Jede genehmigte Änderung wird in der angebotenen Spezifikation, Zeichnung oder im Bestelldokument festgehalten.
