NGFLCGÖUGeschirmtes Gummi-Flach-Festoonkabel
NGFLCGÖU ist ein geschirmtes Niederspannungs-Flachkabel für wiederholte Biegung in einer Ebene in Festoon- und beweglichen Gerätesystemen. Übliche Konstruktionen verwenden flexible Kupferleiter, 3GI3 EPR/EPDM Isolierung, eine einzelne verzinnte Kupferabschirmung um jede Ader, eine parallele flache Anordnung und einen 5GM3 Chloropren-Gummimantel. Spannung, Aderzahl, Schirmabdeckung, Abmessungen, Fahrgeschwindigkeit, Zugbelastung und Zulassungen sind modellspezifisch.
- Bemessungsspannung
- 300/500 V family / Selected 0.6/1 kV derivatives
- Aderkonfiguration
- Einzeln geschirmte Adern parallel angeordnet; J/O-Versionen je nach Modell
Produktanatomie
Sehen Sie, wie dieses Kabel für die Leistung ausgelegt ist.
Verwenden Sie die verfügbare Struktur, Betriebswerte und Konstruktionsreferenzen für die Projektvorauswahl. Endgültige Werte werden gegen die geprüften Angebotsdokumente bestätigt.
Bestätigbare Spezifikationen auf einen Blick
- Bemessungsspannung
- 300/500 V family / Selected 0.6/1 kV derivatives
- Aderkonfiguration
- Einzeln geschirmte Adern parallel angeordnet; J/O-Versionen je nach Modell

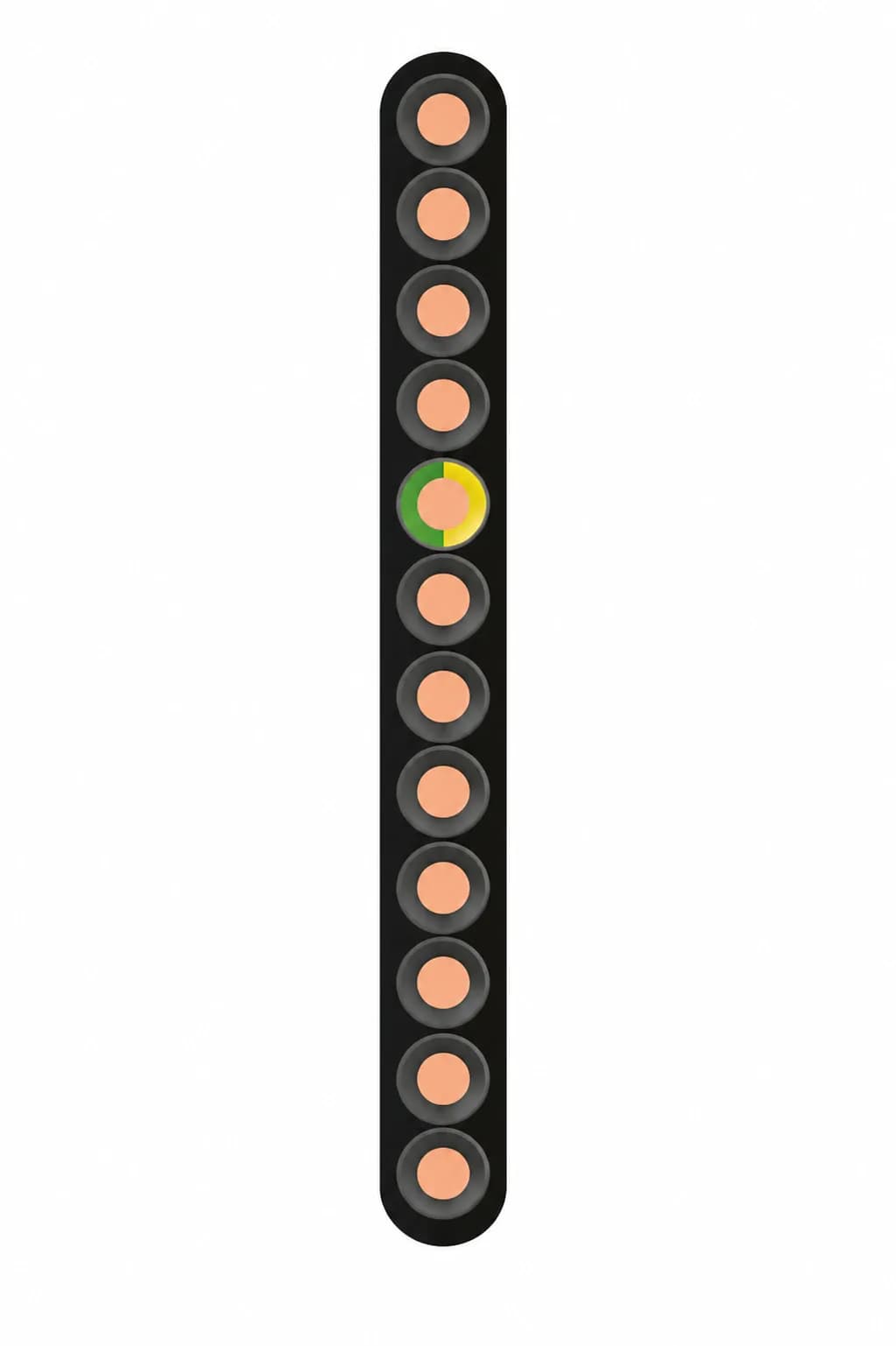

Kabelaufbau
- 01Leiter
- Fein- oder feinstdrähtiges Kupfer; Leiterklasse variiert je nach Größe
- 02Isolierung
- 3GI3 EPR/EPDM Gummi-Isolierung bei üblichen Konstruktionen
- 03Schirm
- Einzelnes verzinntes Kupferdrahtgeflecht um jede isolierte Ader
- 04Außenmantel
- Schwarzer 5GM3 Chloropren- oder gleichwertiger Gummimantel
Technisches Angebot
Senden Sie eine Projektbeschreibung. Erhalten Sie eine Spezifikation, die Ihr Team prüfen kann.
Das ausgewählte Produkt und die Konfiguration bleiben angehängt, während Sie die Installations-, Mengen-, Dokumentations- und Lieferanforderungen hinzufügen.
Für Ihre Betriebspflicht geeignet
Bestätigen Sie, dass dieses Kabel zu Ihrer Ausrüstung und Betriebspflicht passt.
Für geschirmte Festoonsysteme an Kranen, Hebezeugen, Aufzügen, Förderbändern, Werkzeugmaschinen und Hafenausrüstung, wo Biegung in einer Ebene und reduzierte elektromagnetische Störungen erforderlich sind.
Anwendungen und Betriebspflichten
Steuerungs- und Instrumentierungstechnik
Steuersignale und Instrumentierungswege
EMC Schirmung
Geschirmte Kabel für störungsempfindliche Strecken
Außenbereich & UV
Außenstromversorgung, Sonnenlicht- und Witterungseinwirkung
Konformität und Dokumente
Normen, Zulassungen und kontrollierte Dokumente.
Lieferbedingungen und was angepasst werden kann.
Konstruktionsreferenzen
- DIN / VDE
Konstruktionsreferenzen begründen keine Produktzertifizierung. Bestätigen Sie den bestellten Aufbau, die Kennzeichnung, den Prüfumfang und die Bestimmungslandanforderungen während der Angebotserstellung.
Lieferung und Individualisierung
- Mindestbestellmenge
- Bestätigt nach Konstruktions-, Größen- und Produktionsprüfung
- Lieferzeit
- Bestätigt mit der gewählten Konstruktion, Menge und Dokumentationsumfang
- Verpackung
- Haspel- und Exportverpackung abgestimmt auf Kabelabmessungen, Länge und Zielort
- Lieferunterstützung
- Projektdokumente und Lieferanforderungen werden während der Angebotserstellung geprüft
Anpassungsumfang
- Aderzahl, Querschnitt, J/O-Anordnung und Spannungsprüfung
- Schirmabdeckung, Biegeradius, Geschwindigkeit, Fahrweg und Zugbelastungsprüfung
- Länge, Konfektionierung, Kennzeichnung und Dokumentationsanforderungen
Technische Unterlagen
Fordern Sie das vollständige technische Paket für dieses Produkt an.
Fragen Sie unser Engineering-Team nach der derzeit verfügbaren Zeichnung, modellspezifischen Spezifikation oder dem gelenkten Datenblatt. Die Antwort wird auf Ihr ausgewähltes Produkt und die Einsatzanforderungen Ihres Projekts abgestimmt.
- Modellspezifische Abmessungen und elektrische Daten
- Gelenktes Datenblatt
Vor der Angebotserstellung
Klärung der Fragen, die Ihr Angebot verzögern.
Kurze Antworten für Technik und Beschaffung. Das geprüfte Angebot und seine Dokumentenliste regeln den endgültigen Lieferumfang.
Was ist das NGFLCGÖU-Kabel?
NGFLCGÖU ist ein einzeln geschirmtes Gummi-Flach-Energie- und Steuerkabel für Festoonsysteme, Krane, Hebezeuge, Aufzüge und bewegliche Geräte.
Wie unterscheidet sich NGFLCGÖU von NGFLGÖU?
NGFLCGÖU hat normalerweise ein einzelnes metallisches Geflecht um jede isolierte Ader; das Standard-NGFLGÖU ist normalerweise ungeschirmt.
Wie hoch ist die Mindestbestellmenge?
Die Mindestbestellmenge hängt von Leitergröße, Aufbau, Produktionscharge und Trommellänge ab. Senden Sie die erforderliche Größe und Gesamtlänge; das Angebot enthält die geltende Mindestmenge und Verpackungsbasis.
Wie schnell kann das Kabel geliefert werden?
Die Lieferzeit variiert je nach Materialverfügbarkeit, Aufbau, Menge, Dokumentenumfang und Zielort. Nach Prüfung der Spezifikation gibt das Angebot ein Produktionsfenster und einen voraussichtlichen Versandplan an.
Wie werden Zielmarkt-Normen und -Dokumente geprüft?
Teilen Sie uns den Zielmarkt, die geltende Norm und die Dokumentenanforderungen des Endanwenders mit. Diese werden gegen das ausgewählte Produkt und die verfügbaren Produktdokumente geprüft; die Anwendbarkeit wird im Angebot bestätigt.
Können Länge, Mantelfarbe, Bedruckung oder Verpackung angepasst werden?
Diese Optionen können je nach technischer Eignung, regulatorischen Anforderungen, Mindestbestellmenge und Produktionskapazität geprüft werden. Jede genehmigte Änderung wird in der angebotenen Spezifikation, Zeichnung oder im Bestelldokument festgehalten.
