NEK 606 BFOU / RFOUOffshore-Öl- und Gaskabel
BFOU und RFOU sind armierte, raucharme, halogenfreie Kabelfamilien für feste Offshore-Installationen. Übliche Konstruktionen verwenden verzinnte Kupferleiter, EPR-Isolierung, eine halogenfreie Innenhülle, ein Geflecht aus verzinnten Kupferdrähten als Armierung oder Schirm und einen SHF2 thermoplastischen Außenmantel. RFOU ist die flammwidrige Familie; BFOU fügt eine glimmerbasierte Feuerbarriere für die Funktionserhaltung hinzu. M-Varianten bieten dokumentierte Öl- und Bohrschlammbeständigkeit.
- Bemessungsspannung
- By BFOU/RFOU construction
- Aderkonfiguration
- Energie-, Steuerungs-, Instrumentierungs- und Kommunikationskonstruktionen je nach Modell
Produktanatomie
Sehen Sie, wie dieses Kabel für die Leistung ausgelegt ist.
Verwenden Sie die verfügbare Struktur, Betriebswerte und Konstruktionsreferenzen für die Projektvorauswahl. Endgültige Werte werden gegen die geprüften Angebotsdokumente bestätigt.
Bestätigbare Spezifikationen auf einen Blick
- Bemessungsspannung
- By BFOU/RFOU construction
- Aderkonfiguration
- Energie-, Steuerungs-, Instrumentierungs- und Kommunikationskonstruktionen je nach Modell

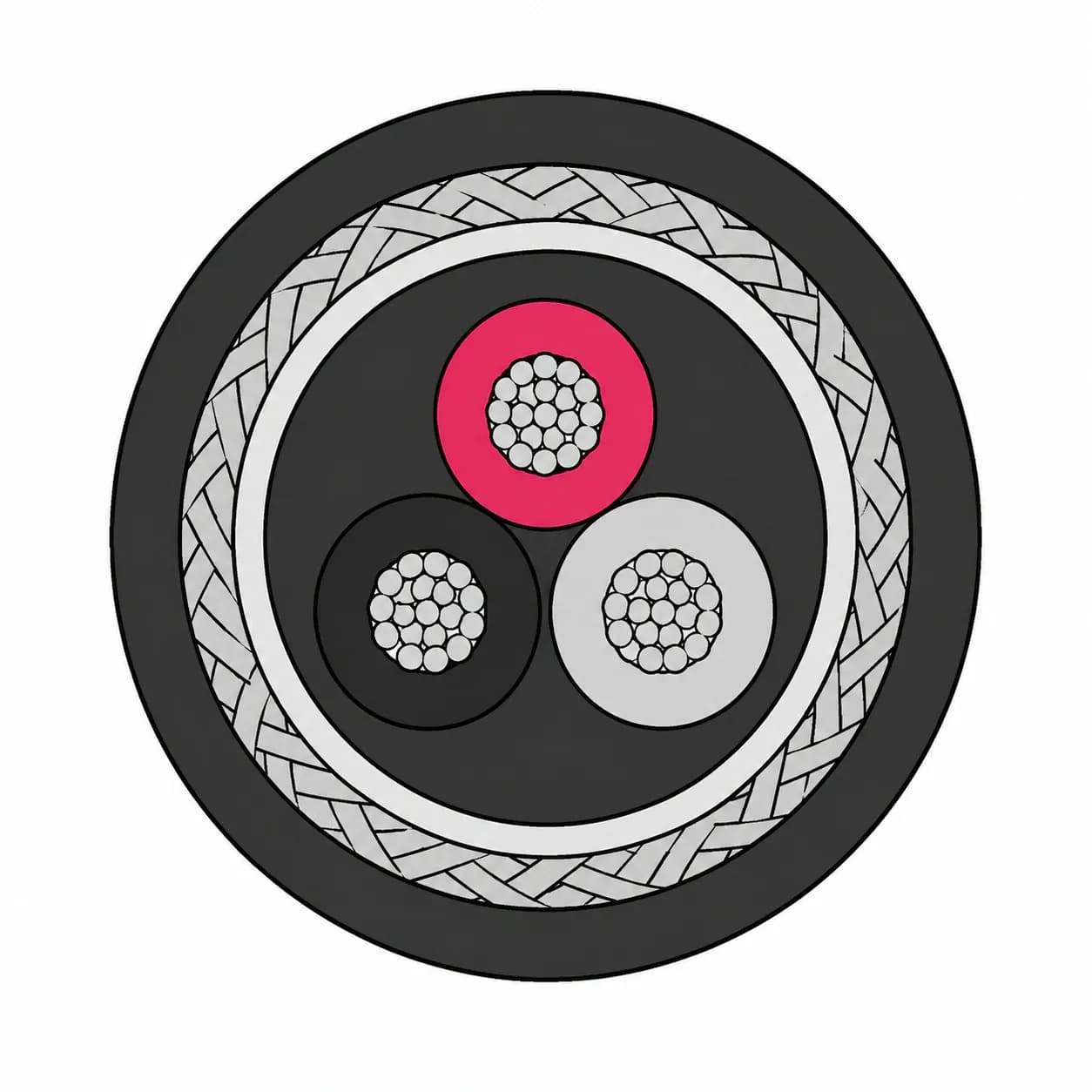

Kabelaufbau
- 01Leiter
- Verzinntes, mehrdrähtiges Kupfer, üblicherweise IEC 60228 Klasse 2; flexible Varianten können abweichen
- 02Isolierung
- EPR-Isolierung bei üblichen NEK 606 Konstruktionen
- 03Schirm
- Geflecht aus verzinnten Kupferdrähten als Armierung/Schirm; Instrumentierungsschirme variieren je nach Modell
- 04Innenmantel
- Halogenfreie, flammwidrige Innenhülle
- 05Außenmantel
- SHF2 halogenfreier thermoplastischer Außenmantel bei üblichen Konstruktionen
Referenzwerte
Referenzleistung- Ölbeständigkeit
- Öl- und schlammbeständige Eigenschaften gelten für qualifizierte M-Varianten
- Flammverhalten
- RFOU ist flammwidrig; BFOU bietet modellspezifische Feuerbeständigkeit
Technisches Angebot
Senden Sie eine Projektbeschreibung. Erhalten Sie eine Spezifikation, die Ihr Team prüfen kann.
Das ausgewählte Produkt und die Konfiguration bleiben angehängt, während Sie die Installations-, Mengen-, Dokumentations- und Lieferanforderungen hinzufügen.
Für Ihre Betriebspflicht geeignet
Bestätigen Sie, dass dieses Kabel zu Ihrer Ausrüstung und Betriebspflicht passt.
Für feste Energie-, Steuerungs-, Beleuchtungs-, Instrumentierungs-, Kommunikations-, Alarm-, Not- und sicherheitskritische Stromkreise auf Plattformen, FPSOs, Bohranlagen, Schiffen, Modulen und Skids.
Anwendungen und Betriebspflichten
Steuerungs- und Instrumentierungstechnik
Steuersignale und Instrumentierungswege
Öl & Schlamm
Öl, Schlamm, Bohrungen und kontaminierte Standorte
Niedrige Temperatur
Kaltwetter- und Niedrigtemperaturbetrieb
Flammhemmende Bereiche
Bereiche, die flammhemmende Kabeleigenschaften erfordern
Konformität und Dokumente
Normen, Zulassungen und kontrollierte Dokumente.
Lieferbedingungen und was angepasst werden kann.
Konstruktionsreferenzen
- NEK 606
Konstruktionsreferenzen begründen keine Produktzertifizierung. Bestätigen Sie den bestellten Aufbau, die Kennzeichnung, den Prüfumfang und die Bestimmungslandanforderungen während der Angebotserstellung.
Lieferung und Individualisierung
- Mindestbestellmenge
- Bestätigt nach Prüfung von Konstruktion, Größe und Produktion
- Lieferzeit
- Bestätigt mit der gewählten Konstruktion, Menge und Dokumentationsumfang
- Verpackung
- Haspel- und Exportverpackung abgestimmt auf Kabelabmessungen, Länge und Zielort
- Lieferunterstützung
- Projektdokumente und Lieferanforderungen werden während der Angebotserstellung geprüft
Anpassungsumfang
- BFOU/RFOU und Überprüfung der Energie-/Steuerungs-/Instrumentierungskonstruktion
- Auswahl von Spannung, Aderzahl, Schirm, Armierung, Mantel und Feuerbeständigkeit
- Schlammbeständigkeit, Klassenzulassung, Kennzeichnung und Dokumentationsanforderungen
Technische Unterlagen
Fordern Sie das vollständige technische Paket für dieses Produkt an.
Fragen Sie unser Engineering-Team nach der derzeit verfügbaren Zeichnung, modellspezifischen Spezifikation oder dem gelenkten Datenblatt. Die Antwort wird auf Ihr ausgewähltes Produkt und die Einsatzanforderungen Ihres Projekts abgestimmt.
- Modellspezifische Abmessungen und elektrische Daten
- Gelenktes Datenblatt
NEK 606 BFOU / RFOU
Vor der Angebotserstellung
Klärung der Fragen, die Ihr Angebot verzögern.
Kurze Antworten für Technik und Beschaffung. Das geprüfte Angebot und seine Dokumentenliste regeln den endgültigen Lieferumfang.
Was ist der Unterschied zwischen BFOU und RFOU?
RFOU ist die flammwidrige Familie. BFOU fügt eine glimmerbasierte Feuerbarriere und Funktionserhaltung für Not- und sicherheitskritische Systeme hinzu.
Was bedeutet das Suffix M?
M kennzeichnet eine Konstruktion mit dokumentierter Öl- und Bohrschlammbeständigkeit; die genauen Prüfungen und Flüssigkeiten sind produktspezifisch.
Wie hoch ist die Mindestbestellmenge?
Die Mindestbestellmenge hängt von Leitergröße, Aufbau, Produktionscharge und Trommellänge ab. Senden Sie die erforderliche Größe und Gesamtlänge; das Angebot enthält die geltende Mindestmenge und Verpackungsbasis.
Wie schnell kann das Kabel geliefert werden?
Die Lieferzeit variiert je nach Materialverfügbarkeit, Aufbau, Menge, Dokumentenumfang und Zielort. Nach Prüfung der Spezifikation gibt das Angebot ein Produktionsfenster und einen voraussichtlichen Versandplan an.
Wie werden Zielmarkt-Normen und -Dokumente geprüft?
Teilen Sie uns den Zielmarkt, die geltende Norm und die Dokumentenanforderungen des Endanwenders mit. Diese werden gegen das ausgewählte Produkt und die verfügbaren Produktdokumente geprüft; die Anwendbarkeit wird im Angebot bestätigt.
Können Länge, Mantelfarbe, Bedruckung oder Verpackung angepasst werden?
Diese Optionen können je nach technischer Eignung, regulatorischen Anforderungen, Mindestbestellmenge und Produktionskapazität geprüft werden. Jede genehmigte Änderung wird in der angebotenen Spezifikation, Zeichnung oder im Bestelldokument festgehalten.
