Flexible Stromkabel

DLO 2kVDiesellokomotivkabel

Ein einadriges 2,000 V Hochleistungs-Starkstromkabel für Schienen-, Motor-, Generator-, Batterie- und Schwergerätestromkreise. Aufbau, Umgebung, Bewegung und Nennwerte sind auf die bestellte Spezifikation abgestimmt.

DatenblattDatenblatt herunterladen

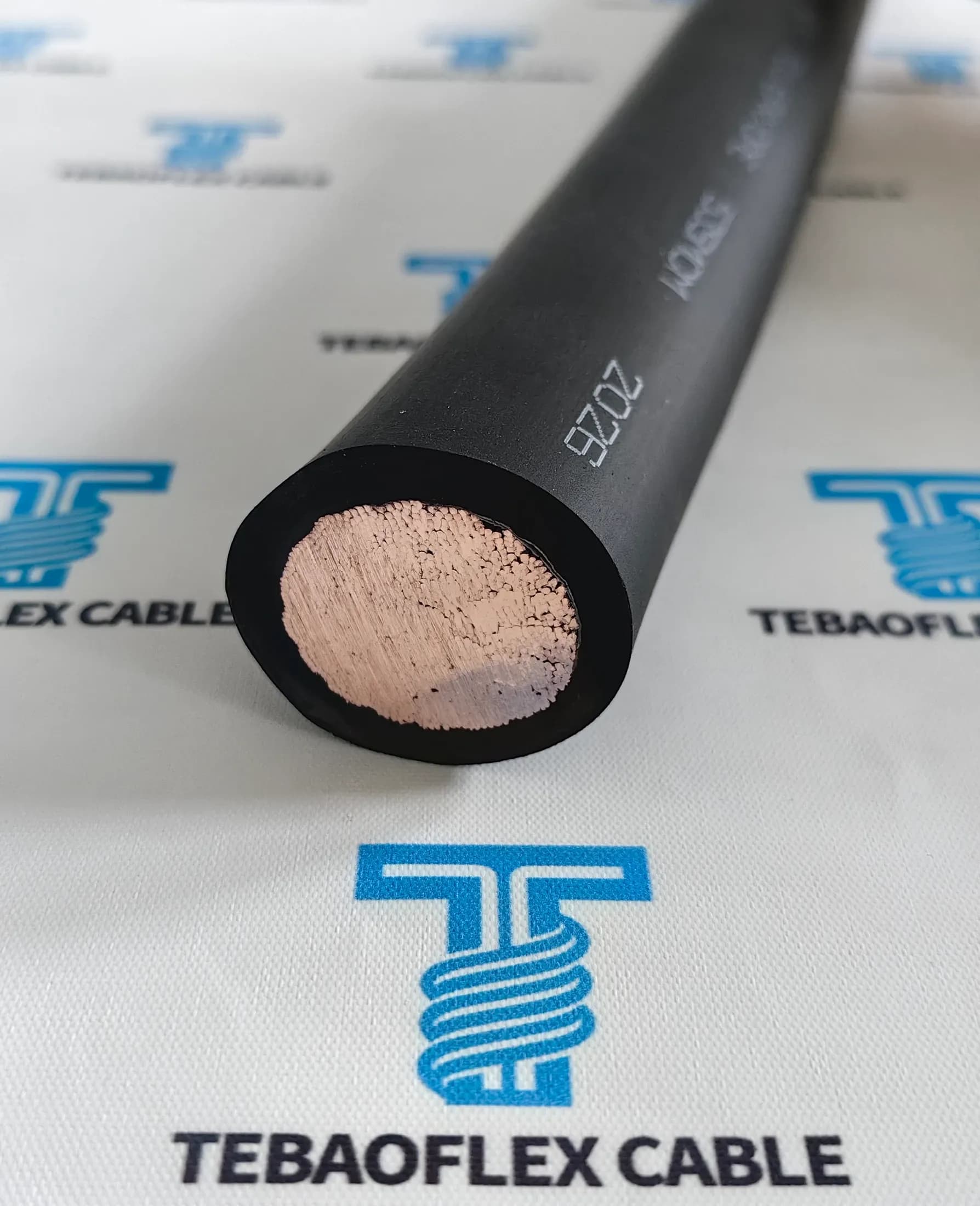

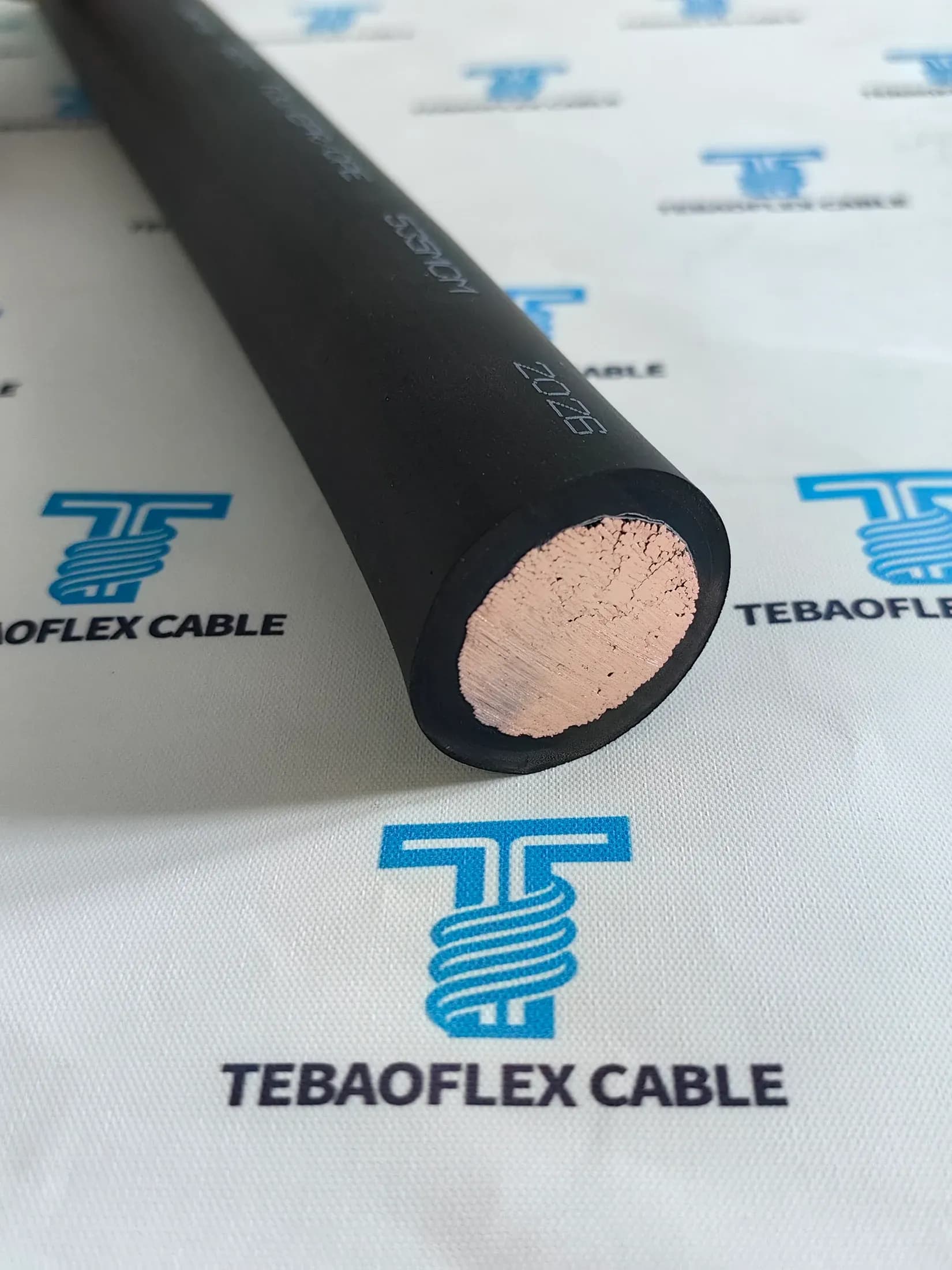

Seitenansicht01 / 08 TEBAOFLEX DLO 2 kV cable horizontal product view

Bemessungsspannung: 2,000 V
Referenzkonfigurationen: 21
Aderkonfiguration: Einadrig, ungeschirmt
Temperaturbereich: 90°C nass oder trocken mit -40°C Kaltbiegung bei qualifizierten Konstruktionen

Produktanatomie

Sehen Sie, wie dieses Kabel für die Leistung ausgelegt ist.

Verwenden Sie die verfügbare Struktur, Betriebswerte und Konstruktionsreferenzen für die Projektvorauswahl. Endgültige Werte werden gegen die geprüften Angebotsdokumente bestätigt.

Bestätigbare Spezifikationen auf einen Blick

Bemessungsspannung: 2,000 V
Referenzkonfigurationen: 21
Aderkonfiguration: Einadrig, ungeschirmt
Temperaturbereich: 90°C nass oder trocken mit -40°C Kaltbiegung bei qualifizierten Konstruktionen

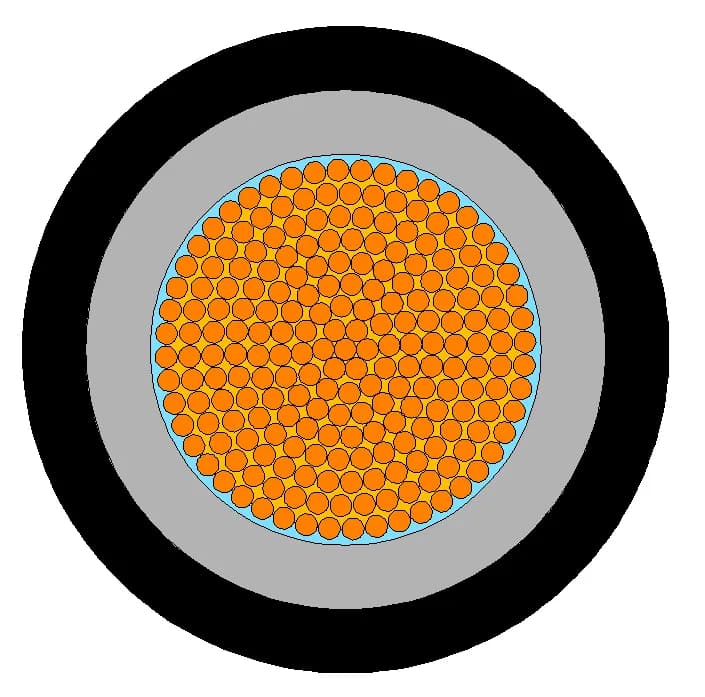

KabelaufbauQUERSCHNITT / 1:1

Kabelaufbau

01Leiter: Feindrähtiger flexibler Kupferleiter; verzinnte oder blanke Oberfläche und Verseilklasse nach bestellter Konstruktion
02Isolierung: Wärmehärtende EPR/EPDM Isolierung mit Trennband
03Außenmantel: Langlebiger wärmehärtender CPE-Mantel; genaue Mischung nach bestellter Konstruktion

Referenzwerte

Referenzleistung

Temperaturbereich: 90°C nass oder trocken mit -40°C Kaltbiegung bei qualifizierten Konstruktionen
Ölbeständigkeit: Ölbeständige CPE-ummantelte Konstruktionen erhältlich; Klasse und Prüfverfahren nach ausgewähltem Modell
Flammverhalten: Flammwidrigkeitsklassen (VW-1, FT4, UL 1685 oder ST-1) bei qualifizierten Modellen und Größen erhältlich, bestätigt durch Teilenummer
Außeneinwirkung: UV- und witterungsbeständige Konstruktionen für den Außeneinsatz in der Industrie erhältlich; Prüfumfang nach ausgewähltem Modell

Konfigurationsdaten

Finden Sie die passende Konfiguration für Ihr Projekt.

Verwenden Sie diese Werte für die Projektvorauswahl. Endgültiger Aufbau, Abmessungen, Menge, Trommellänge und Verfügbarkeit erfordern eine technische Bestätigung.

21 Konfigurationen

Spezifikation	Nennspannung	Leiterquerschnitt	Außenabmessung	Gewicht	Strombelastbarkeit
14 AWG · 35 A typicalTypical construction · single conductor / 1C	2,000 V	14 AWG	5.1 mm OD	45 kg/km	35 A reference at 90°C conductor / 30°C ambient
12 AWG · 40 A typicalTypical construction · single conductor / 1C	2,000 V	12 AWG	5.6 mm OD	58 kg/km	40 A reference at 90°C conductor / 30°C ambient
10 AWG · 55 A typicalTypical construction · single conductor / 1C	2,000 V	10 AWG	6.4 mm OD	83 kg/km	55 A reference at 90°C conductor / 30°C ambient
8 AWG · 80 A typicalTypical construction · single conductor / 1C	2,000 V	8 AWG	8.3 mm OD	129 kg/km	80 A reference at 90°C conductor / 30°C ambient
6 AWG · 105 A typicalTypical construction · single conductor / 1C	2,000 V	6 AWG	9.7 mm OD	195 kg/km	105 A reference at 90°C conductor / 30°C ambient
4 AWG · 140 A typicalTypical construction · single conductor / 1C	2,000 V	4 AWG	11.7 mm OD	301 kg/km	140 A reference at 90°C conductor / 30°C ambient
2 AWG · 190 A typicalTypical construction · single conductor / 1C	2,000 V	2 AWG	13.0 mm OD	424 kg/km	190 A reference at 90°C conductor / 30°C ambient
1 AWG · 220 A typicalTypical construction · single conductor / 1C	2,000 V	1 AWG	16.3 mm OD	621 kg/km	220 A reference at 90°C conductor / 30°C ambient
1/0 AWG · 260 A typicalTypical construction · single conductor / 1C	2,000 V	1/0 AWG	17.8 mm OD	735 kg/km	260 A reference at 90°C conductor / 30°C ambient
2/0 AWG · 300 A typicalTypical construction · single conductor / 1C	2,000 V	2/0 AWG	18.5 mm OD	874 kg/km	300 A reference at 90°C conductor / 30°C ambient
3/0 AWG · 350 A typicalTypical construction · single conductor / 1C	2,000 V	3/0 AWG	20.3 mm OD	1069 kg/km	350 A reference at 90°C conductor / 30°C ambient
4/0 AWG · 405 A typicalTypical construction · single conductor / 1C	2,000 V	4/0 AWG	21.3 mm OD	1258 kg/km	405 A reference at 90°C conductor / 30°C ambient
262.6 kcmil · 471 A typicalTypical construction · single conductor / 1C	2,000 V	262.6 kcmil	23.9 mm OD	1563 kg/km	471 A reference at 90°C conductor / 30°C ambient
313.3 kcmil · 511 A typicalTypical construction · single conductor / 1C	2,000 V	313.3 kcmil	25.3 mm OD	1778 kg/km	511 A reference at 90°C conductor / 30°C ambient
373.7 kcmil · 591 A typicalTypical construction · single conductor / 1C	2,000 V	373.7 kcmil	26.9 mm OD	2060 kg/km	591 A reference at 90°C conductor / 30°C ambient
444.4 kcmil · 652 A typicalTypical construction · single conductor / 1C	2,000 V	444.4 kcmil	28.2 mm OD	2432 kg/km	652 A reference at 90°C conductor / 30°C ambient
535.3 kcmil · 728 A typicalTypical construction · single conductor / 1C	2,000 V	535.3 kcmil	30.99 mm OD	2864 kg/km	728 A reference at 90°C conductor / 30°C ambient
646.4 kcmil · 815 A typicalTypical construction · single conductor / 1C	2,000 V	646.4 kcmil	32.8 mm OD	3433 kg/km	815 A reference at 90°C conductor / 30°C ambient
777.7 kcmil · 904 A typicalTypical construction · single conductor / 1C	2,000 V	777.7 kcmil	35.1 mm OD	4060 kg/km	904 A reference at 90°C conductor / 30°C ambient
929.9 kcmil · 1005 A typicalTypical construction · single conductor / 1C	2,000 V	929.9 kcmil	39.6 mm OD	5313 kg/km	1005 A reference at 90°C conductor / 30°C ambient
1111.1 kcmil · 1119 A typicalTypical construction · single conductor / 1C	2,000 V	1111.1 kcmil	44.9 mm OD	6298 kg/km	1119 A reference at 90°C conductor / 30°C ambient

Ihre Auswahl

14 AWG · 35 A typical

Typical construction · single conductor / 1C / 2,000 V / 14 AWG

Nennspannung: 2,000 V
Leiterquerschnitt: 14 AWG
Außenabmessung: 5.1 mm OD
Strombelastbarkeit: 35 A reference at 90°C conductor / 30°C ambient

Ihre Auswahl 14 AWG · 35 A typical / 2,000 V

Technisches Angebot

Senden Sie eine Projektbeschreibung. Erhalten Sie eine Spezifikation, die Ihr Team prüfen kann.

Das ausgewählte Produkt und die Konfiguration bleiben angehängt, während Sie die Installations-, Mengen-, Dokumentations- und Lieferanforderungen hinzufügen.

Für Ihre Betriebspflicht geeignet

Bestätigen Sie, dass dieses Kabel zu Ihrer Ausrüstung und Betriebspflicht passt.

Kandidaten-Betriebsarten für ein flexibles einadriges Starkstromkabel. Bestätigen Sie Vibration, Bewegung, Öl, Außenbewitterung, mechanischen Verschleiß und den kontrollierten Aufbau gegen die Projektspezifikation vor der Auswahl.

Typische Anwendungsumgebung

Diesel-Lokomotive-Leistung

Generator-, Fahrmotor-, Batterie- und Fahrzeugstromkreise

Typische Anwendungsumgebung

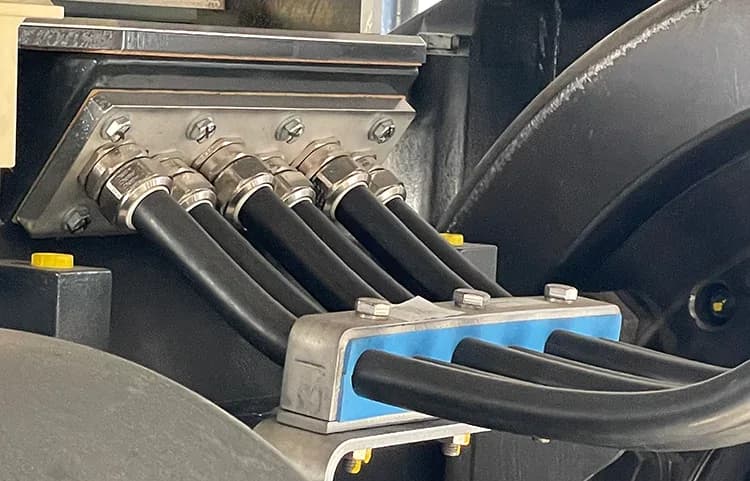

Motor- und Generatorleitungen

Flexible Hochstromleitungen für Motoren und Generatoren

Typische Anwendungsumgebung

Batterie-Stromversorgungssysteme

Batteriebänke, USV, erneuerbare Energien und Notstromanschlüsse

Typische Anwendungsumgebung

Tragbare Ausrüstung

Tragbare und temporäre Stromnutzung

Typische Anwendungsumgebung

Feste Installation

Feste Verlegung und Geräteverkabelung

Typische Anwendungsumgebung

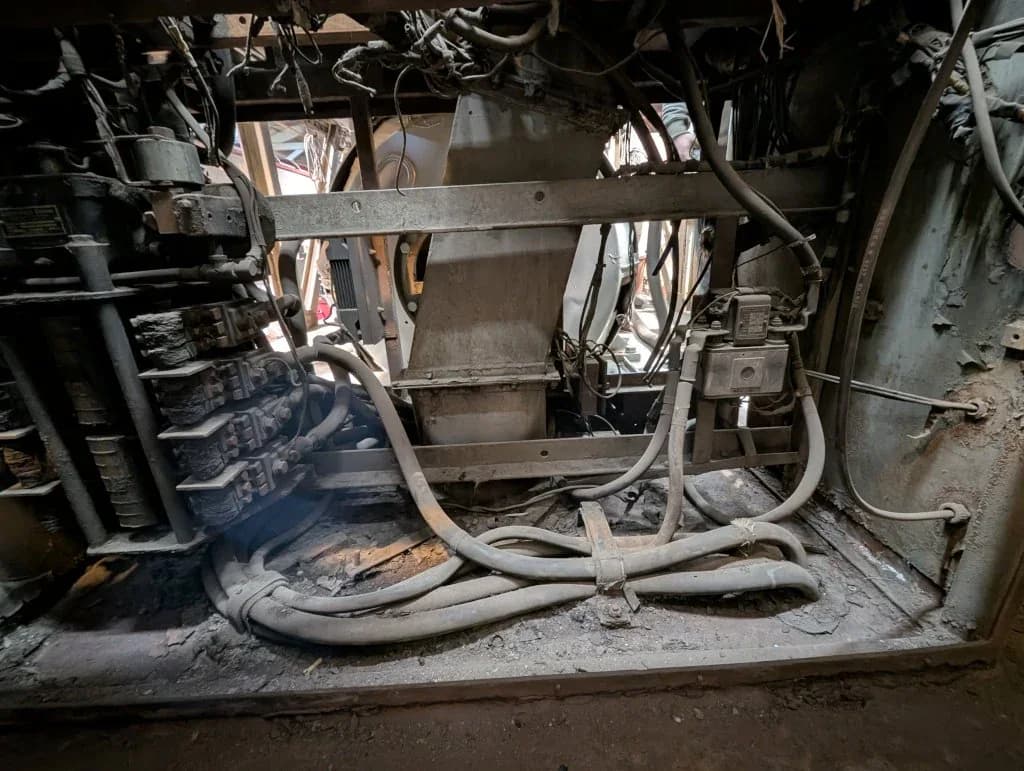

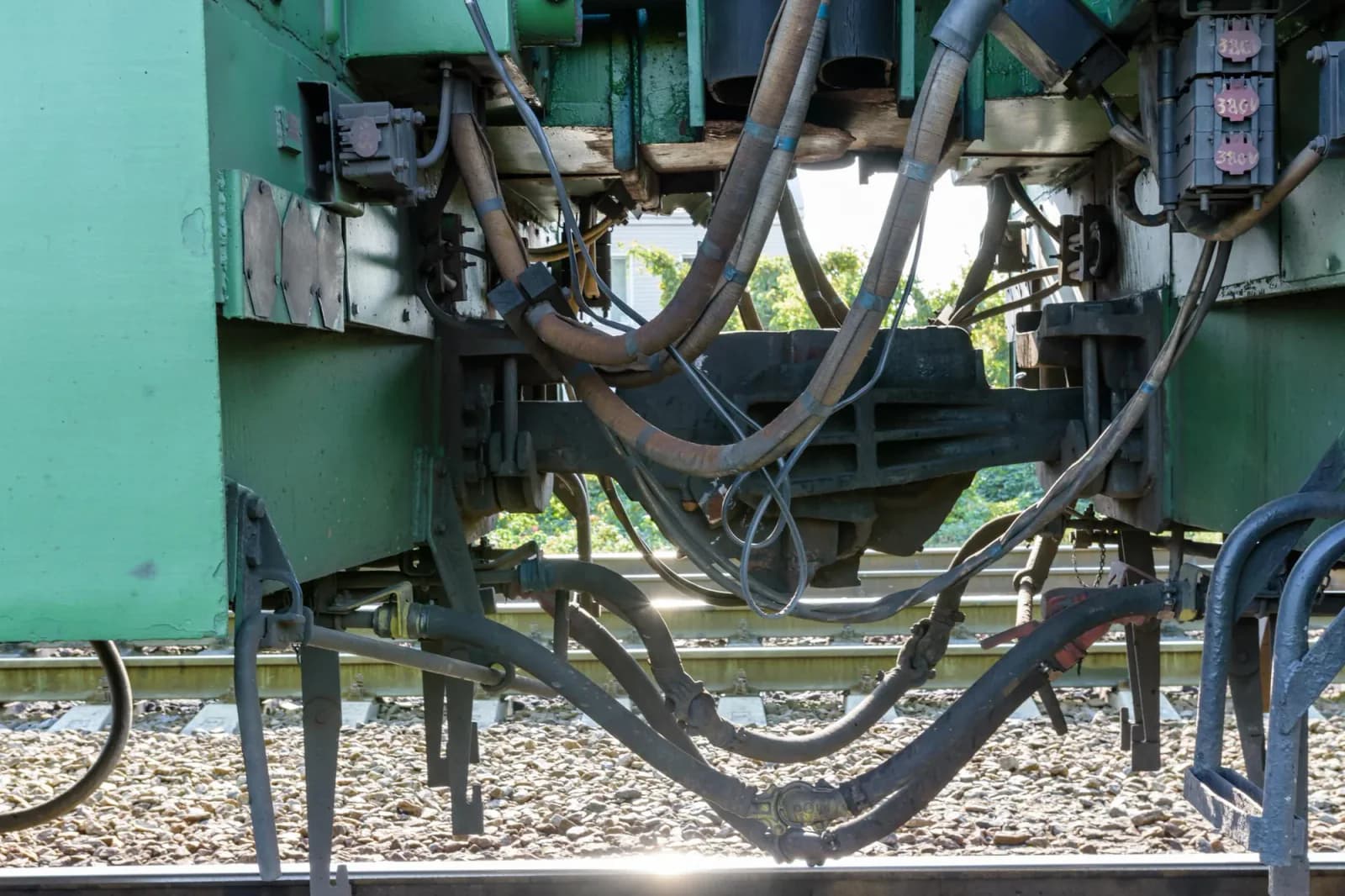

Diesellokomotive

Dieselelektrische Lokomotive und Traktionsausrüstung

01 / 06

Diese Zuordnungen sind ein Ausgangspunkt für die Auswahl, keine Aufzeichnung einer spezifischen Kundenbereitstellung. Die endgültige Eignung folgt aus der eingereichten Strecke, Bewegung, Umgebung und den geltenden Anforderungen.

Konformität und Dokumente

Normen, Zulassungen und kontrollierte Dokumente.

Lieferbedingungen und was angepasst werden kann.

Referenzdokumente

Talahanayan ng datos ng DLO 2kV na kable para sa lokomotibang diesel

Konstruktionsreferenzen begründen keine Produktzertifizierung. Bestätigen Sie den bestellten Aufbau, die Kennzeichnung, den Prüfumfang und die Bestimmungslandanforderungen während der Angebotserstellung.

Lieferung und Individualisierung

Mindestbestellmenge: Wird durch Leitergröße und Produktionsprüfung bestätigt
Lieferzeit: Wird mit Größe, Menge, Kennzeichnung und Zertifizierungsumfang bestätigt
Verpackung: Spule und Exportverpackung abgestimmt auf Kabelgröße, Länge und Bestimmungsort
Lieferunterstützung: Versand-, Compliance- und Projektdokumente werden während der Angebotserstellung geprüft

Anpassungsumfang

Auswahl der Leitergröße im Bereich von 14 AWG bis 1111 kcmil Referenzbereich
Leiteroberfläche und -konstruktion nach bestellter Spezifikation
Projektkennzeichnung, Dokumentenpaket, Kabellänge und Exportverpackung

Vor der Angebotserstellung

Klärung der Fragen, die Ihr Angebot verzögern.

Kurze Antworten für Technik und Beschaffung. Das geprüfte Angebot und seine Dokumentenliste regeln den endgültigen Lieferumfang.

Wofür wird DLO-Kabel verwendet?

DLO-Kabel wird für flexible Hochstromversorgung in dieselelektrischen Lokomotiven, Fahrmotoren, Generatoren, Batteriesystemen, Bergbau- und Erdbewegungsgeräten, Bohranlagen, Werften, Schaltanlagen und anderen Schwerlastinstallationen verwendet.

Wie lauten die Spannungs- und Temperaturreferenzen?

Typische Parameter sind 2,000 V und 90°C nasser oder trockener Betrieb. Bestätigen Sie diese Werte und die Kaltbiegeanforderung für die bestellte Konstruktion.

Wie hoch ist die Mindestbestellmenge?

Die Mindestbestellmenge hängt von Leitergröße, Aufbau, Produktionscharge und Trommellänge ab. Senden Sie die erforderliche Größe und Gesamtlänge; das Angebot enthält die geltende Mindestmenge und Verpackungsbasis.

Wie schnell kann das Kabel geliefert werden?

Die Lieferzeit variiert je nach Materialverfügbarkeit, Aufbau, Menge, Dokumentenumfang und Zielort. Nach Prüfung der Spezifikation gibt das Angebot ein Produktionsfenster und einen voraussichtlichen Versandplan an.

Wie werden Zielmarkt-Normen und -Dokumente geprüft?

Teilen Sie uns den Zielmarkt, die geltende Norm und die Dokumentenanforderungen des Endanwenders mit. Diese werden gegen das ausgewählte Produkt und die verfügbaren Produktdokumente geprüft; die Anwendbarkeit wird im Angebot bestätigt.

Können Länge, Mantelfarbe, Bedruckung oder Verpackung angepasst werden?

Diese Optionen können je nach technischer Eignung, regulatorischen Anforderungen, Mindestbestellmenge und Produktionskapazität geprüft werden. Jede genehmigte Änderung wird in der angebotenen Spezifikation, Zeichnung oder im Bestelldokument festgehalten.
