كابلات طاقة مرنة

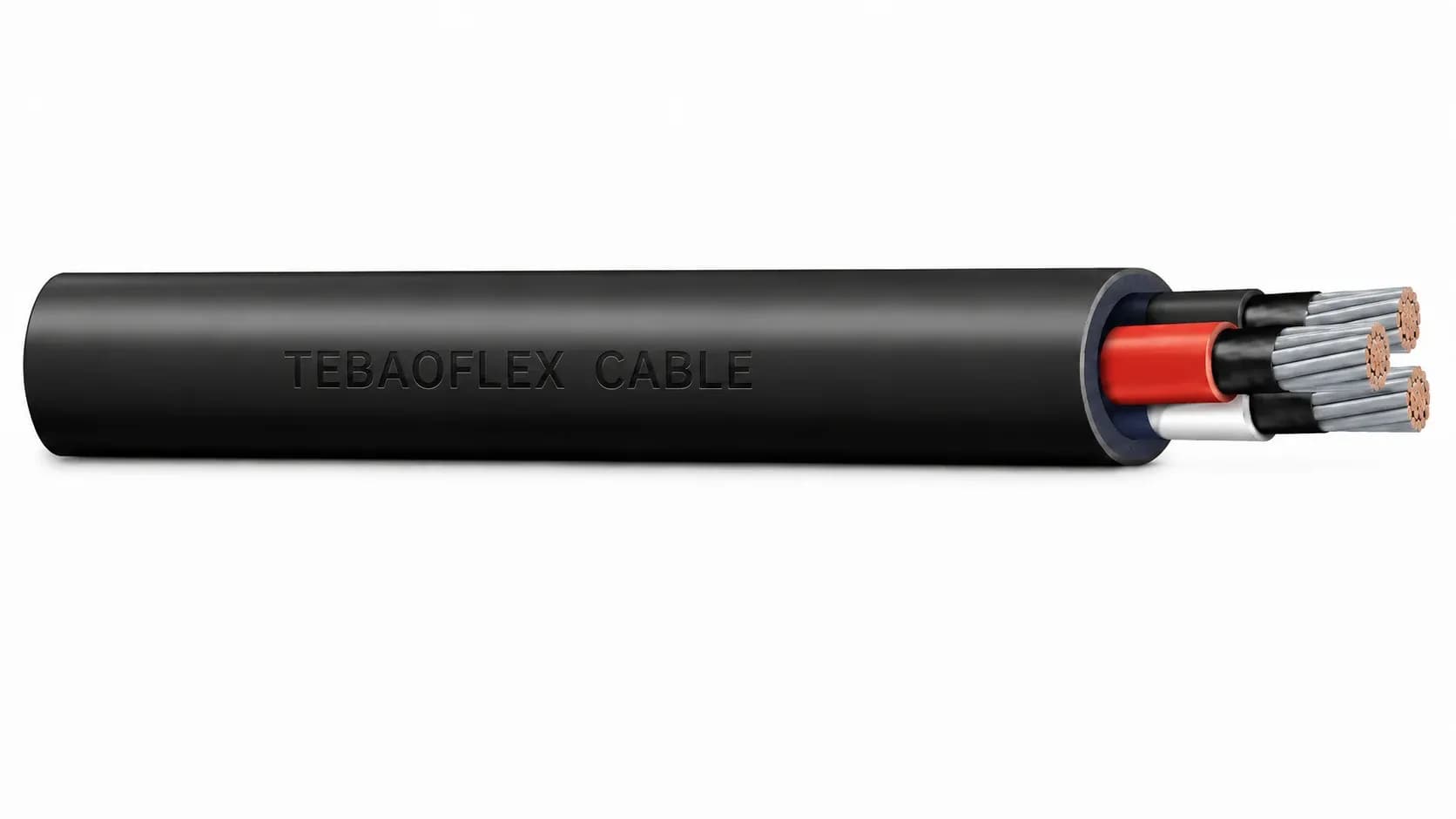

PNCT / 2PNCT / 3PNCT600 V كابل كابتيير مطاطي
يُستخدم PNCT بشكل شائع كاختصار سوقي لعائلات كابلات الكابتيير اليابانية. بموجب JIS C 3327 تشمل الدرجات ذات الجهد المنخفض الرسمية 2PNCT للخدمة المرنة العامة و 3PNCT لحماية ميكانيكية أكبر. تستخدم التركيبات الشائعة موصلات نحاسية مجدولة رفيعة مطلية بالقصدير، وعزل EP/EPR، وغلاف من مطاط الكلوروبرين. يعتمد نطاق النوى، والتعزيز، وواجب الحركة، والأبعاد، وسعة التيار، وحالة PSE أو JIS على الشركة المصنعة والطراز المحددين.
- الجهد المقنن
- 600 V common 2PNCT/3PNCT family
- تكوين النوى
- ترتيبات أحادية النواة ومتعددة النوى 2PNCT أو 3PNCT حسب الطراز
تركيب المنتج
البناء والأداء المنشور مجتمعين في مراجعة واحدة.
استخدم هيكل المنتج وقيم التشغيل والمراجع المعيارية والملفات الخاضعة للرقابة لتحديد ما إذا كانت هذه العائلة مناسبة لمراجعة المشروع.
المواصفات القابلة للتأكيد في لمحة
- الجهد المقنن
- 600 V common 2PNCT/3PNCT family
- تكوين النوى
- ترتيبات أحادية النواة ومتعددة النوى 2PNCT أو 3PNCT حسب الطراز

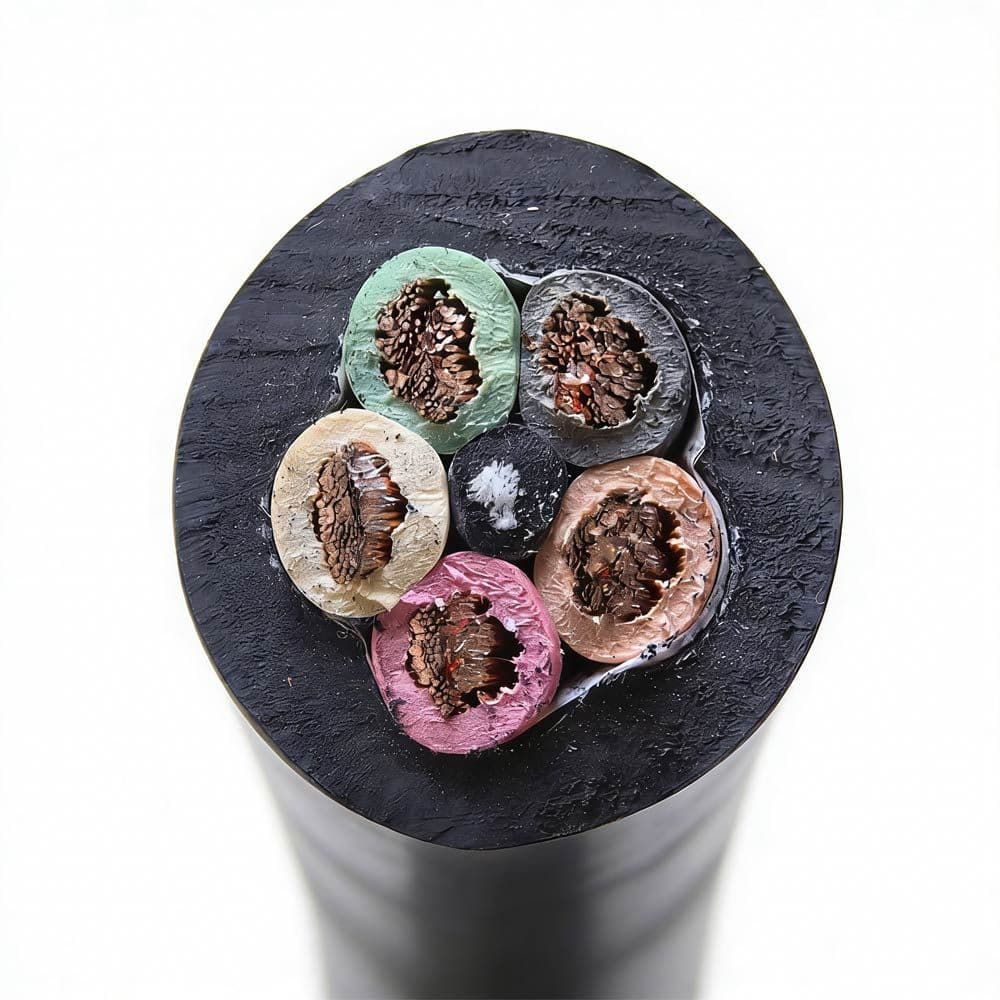

بناء الكابلات
- 01الموصل
- نحاس مقسى مجدول رفيع مطلي بالقصدير في التركيبات الشائعة
- 02العزل
- عزل من مطاط الإيثيلين-بروبيلين (EP/EPR)
- 03التدعيم
- تعزيز ميكانيكي إضافي في تركيبات 3PNCT متعددة النوى الشائعة
- 04الغلاف الخارجي
- غلاف خارجي من مطاط الكلوروبرين
عرض أسعار هندسي
أرسل وصفًا واحدًا للمشروع فقط. احصل على المواصفات التي يمكن لفريقك استخدامها.
يظل المنتج والتكوين المحددان مرفقين أثناء إكمال متطلبات التثبيت والكمية والوثائق والتسليم.
ملاءمة للتطبيق
قم بمطابقة الكابل مع المعدات وظروف التشغيل.
للمعدات المحمولة، والمعدات الصناعية، والبناء، والزراعة، وورش العمل، وتركيبات الحركة المحدودة ضمن الحدود الميكانيكية للدرجة المحددة. تتطلب المشتقات الخاصة باللف، والمسطحة، والمحجوبة، والجهد العالي مواصفاتها الخاصة.
01 / 04
تشكل هذه المطابقات نقطة بداية للاختيار وليست بيانًا لنشر عميل محدد. تعتمد الملاءمة النهائية على المسار والحركة والبيئة والمتطلبات المعمول بها.
الامتثال والوثائق
المعايير والاعتمادات والوثائق الخاضعة للرقابة.
شروط التوريد والنطاق القابل للتخصيص.
توضح مراجع المعايير والاعتمادات الارتباط الحالي بالمنتج. يجب تأكيد التركيب المطلوب والوسم ونطاق الاعتماد أثناء عرض السعر.
التوريد والتخصيص
- الحد الأدنى للطلب
- يتم تأكيده بعد مراجعة البناء والحجم والإنتاج
- مدة التوريد
- يتم تأكيده مع البناء المختار والكمية ونطاق التوثيق
- التعبئة
- بكرة وتعبئة تصدير تتناسب مع أبعاد الكابل وطوله ووجهته
- دعم التسليم
- يتم مراجعة مستندات المشروع ومتطلبات التسليم أثناء تقديم العروض
نطاق التخصيص
- مراجعة دقيقة للدرجة 2PNCT أو 3PNCT، وعدد النوى، والمقطع العرضي
- مراجعة الحركة، والتعزيز، ونصف قطر الانحناء، والزيت، والطقس، والتآكل
- متطلبات الطول، والعلامات، ووثائق PSE/JIS، والتعبئة
المواد الهندسية
اطلب الحزمة الفنية الكاملة لهذا المنتج.
اطلب من فريق الهندسة الرسم المتاح أو المواصفات التفصيلية للطراز أو ورقة البيانات الخاضعة للرقابة. تتم مطابقة الرد مع المنتج المختار وظروف المشروع.
- رسم التركيب أو المقطع العرضي
- أبعاد الطراز والبيانات الكهربائية
- ورقة بيانات خاضعة للرقابة
PNCT / 2PNCT / 3PNCT
أسئلة الشراء
وضّح النقاط التي تؤثر في عرض الأسعار.
إجابات تركيبية للفرق الفنية وفرق الشراء. يحكم العرض النهائي والمستندات الخاضعة للرقابة عملية التوريد.
