كابلات مرنة للجهد المتوسط
NTMCGCWÖUكابل مرن أحادي النواة للجهد المتوسط
NTMCGCWÖU هو كابل مرن أحادي النواة محمي للجهد المتوسط يعتمد على DIN VDE 0250-813. تستخدم التركيبات الشائعة موصل من الفئة 5 من النحاس المعلب، وطبقات التحكم في الإجهاد شبه الموصلة، 3GI3 وعزل EPR، ودرع وقائي مركزي من أسلاك النحاس المعلبة، وغلاف مطاطي أحمر ثقيل. الجهد وحجم الموصل والدرع ونصف قطر الانحناء وحمل الشد وضغط الماء والأبعاد والموافقات خاصة بكل طراز.
- الجهد المقنن
- 3.6/6 kV to 18/30 kV options
- تكوين النوى
- كابل أحادي النواة محمي بشكل فردي
تركيب المنتج
البناء والأداء المنشور مجتمعين في مراجعة واحدة.
استخدم هيكل المنتج وقيم التشغيل والمراجع المعيارية والملفات الخاضعة للرقابة لتحديد ما إذا كانت هذه العائلة مناسبة لمراجعة المشروع.
المواصفات القابلة للتأكيد في لمحة
- الجهد المقنن
- 3.6/6 kV to 18/30 kV options
- تكوين النوى
- كابل أحادي النواة محمي بشكل فردي

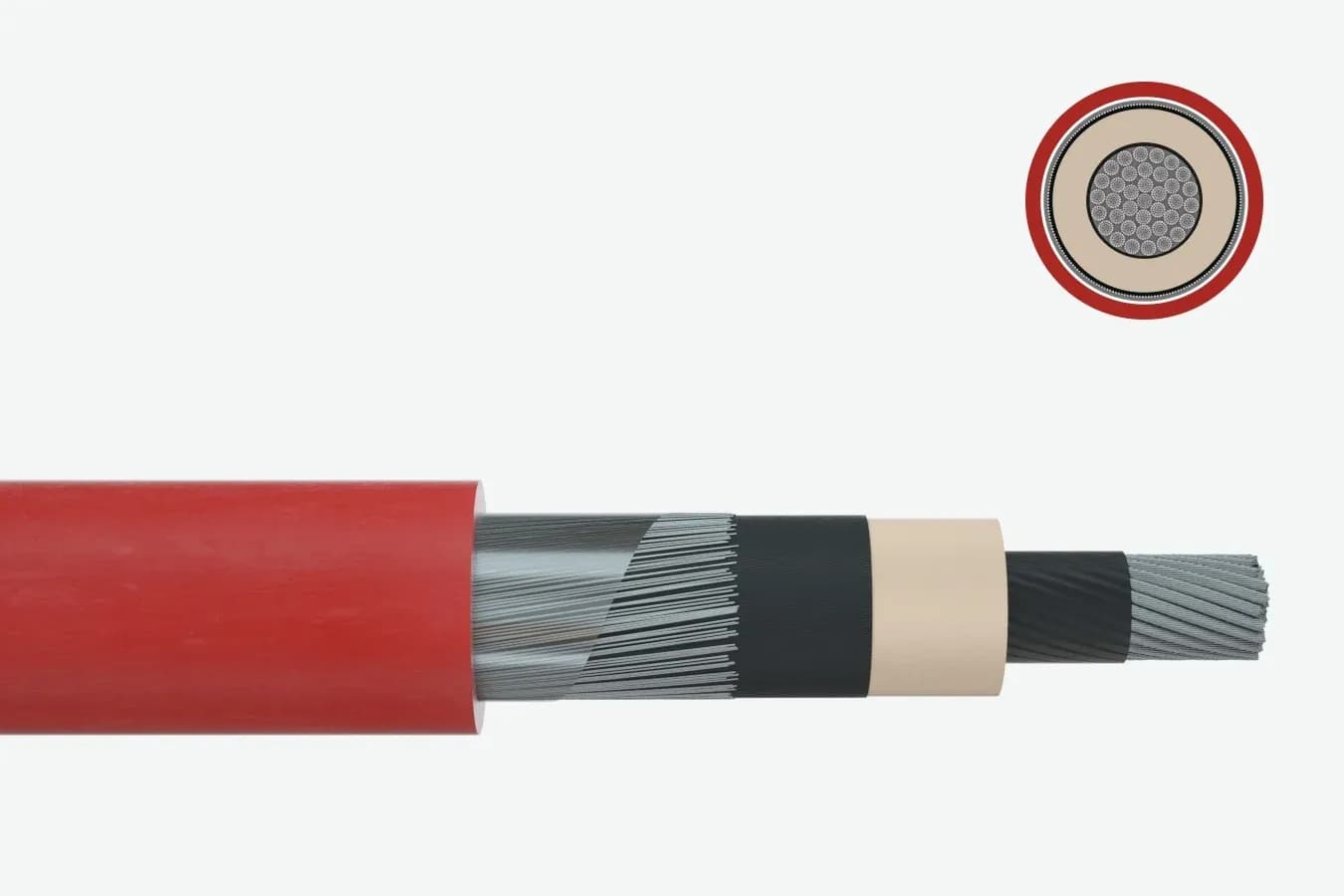

بناء الكابلات
- 01الموصل
- موصل طاقة نحاسي معلّب مفرد من الفئة IEC 602285
- 02العزل
- 3GI3 عازل EPR مع طبقات تحكم في الإجهاد شبه موصلة داخلية وخارجية
- 03الشاشة
- درع وقائي مركزي من أسلاك النحاس المعلبة
- 04الغلاف الخارجي
- غلاف مطاطي أحمر ثقيل CR/PCP، عادةً 5GM3 أو 5GM5
عرض أسعار هندسي
أرسل وصفًا واحدًا للمشروع فقط. احصل على المواصفات التي يمكن لفريقك استخدامها.
يظل المنتج والتكوين المحددان مرفقين أثناء إكمال متطلبات التثبيت والكمية والوثائق والتسليم.
ملاءمة للتطبيق
قم بمطابقة الكابل مع المعدات وظروف التشغيل.
للوصلات المرنة القصيرة للمفاتيح الكهربائية والمحولات والمحطات الفرعية المتنقلة ومعدات السكك الحديدية ولوحات التحكم وبعض أنظمة الجهد المتوسط في التعدين أو الصناعة.
التطبيقات والخدمات
تركيب ثابت
توجيه ثابت وأسلاك المعدات
طاقة الجهد المتوسط
3.6/6 kV، 6/10 kV وإمداد طاقة أعلى
خارجي و UV
طاقة خارجية، تعرض لأشعة الشمس والطقس
الامتثال والوثائق
المعايير والاعتمادات والوثائق الخاضعة للرقابة.
شروط التوريد والنطاق القابل للتخصيص.
المراجع المعيارية
- DIN / VDE
توضح مراجع المعايير والاعتمادات الارتباط الحالي بالمنتج. يجب تأكيد التركيب المطلوب والوسم ونطاق الاعتماد أثناء عرض السعر.
التوريد والتخصيص
- الحد الأدنى للطلب
- يتم تأكيده بعد مراجعة البناء والحجم والإنتاج
- مدة التوريد
- يتم تأكيده مع البناء والحجم ونطاق التوثيق المختار
- التعبئة
- بكرة وتغليف تصديري يتناسب مع أبعاد الكابل وطوله ووجهته
- دعم التسليم
- يتم مراجعة مستندات المشروع ومتطلبات التسليم أثناء تقديم العروض
نطاق التخصيص
- مراجعة الجهد والموصل ومستوى العزل وحجم الدرع
- مراجعة المسار ونصف قطر الانحناء وحمل الشد والحركة والتعرض للماء
- متطلبات الطول والإنهاء ووضع العلامات على الأطوار والمستندات
المواد الهندسية
اطلب الحزمة الفنية الكاملة لهذا المنتج.
اطلب من فريق الهندسة الرسم المتاح أو المواصفات التفصيلية للطراز أو ورقة البيانات الخاضعة للرقابة. تتم مطابقة الرد مع المنتج المختار وظروف المشروع.
- أبعاد الطراز والبيانات الكهربائية
- ورقة بيانات خاضعة للرقابة
أسئلة الشراء
وضّح النقاط التي تؤثر في عرض الأسعار.
إجابات تركيبية للفرق الفنية وفرق الشراء. يحكم العرض النهائي والمستندات الخاضعة للرقابة عملية التوريد.
هل NTMCGCWÖU كابل أحادي النواة؟
نعم. تستخدم الدائرة ثلاثية الأطوار عادةً ثلاثة كابلات أحادية النواة محمية بشكل منفصل.
ما هو استخدام الدرع النحاسي المركزي؟
يوفر درع الأسلاك النحاسية الدرع المعدني ووظيفة الموصل الواقي عادةً، وفقًا للتصميم الدقيق.
ما هو الحد الأدنى لكمية الطلب؟
يعتمد الحد الأدنى للكمية على مساحة مقطع الموصل والتركيب ودفعة الإنتاج وطول البكرة. أرسل المقاس والطول الإجمالي المطلوبين؛ وسيحدد عرض الأسعار الحد الأدنى المعمول به وأساس التغليف.
ما مدى سرعة تسليم الكابل؟
تختلف المهلة الزمنية اعتمادًا على توفر المواد والبناء والكمية والنطاق الوثائقي والوجهة. بعد مراجعة المواصفات، سيوفر عرض الأسعار نافذة إنتاج وجدول شحن إرشادي.
كيف تتم مراجعة معايير ووثائق سوق الوجهة؟
حدد سوق الوجهة والمعيار المعمول به ووثائق المستخدم النهائي المطلوبة. تتم مراجعتها وفق المنتج المحدد ووثائق المنتج المتاحة؛ ويتم تأكيد قابلية التطبيق في عرض الأسعار.
هل يمكن تخصيص الطول أو لون الغلاف أو العلامات أو التغليف؟
ويمكن اعتبار هذه الخيارات خاضعة للجدوى الفنية والمتطلبات التنظيمية والحد الأدنى من الكمية والقدرة الإنتاجية. يتم توثيق أي تغييرات معتمدة في المواصفات أو الرسم أو مستند الطلب.
