كابلات طاقة مرنة

H07RN-F450/750 Vكابل مطاطي مرن للخدمة الشاقة

H07RN-F هو كابل مرن معزول بالمطاط ومغلف بالمطاط متوافق مع المعايير الموحدة للتوصيلات القوية للطاقة والتحكم تحت إجهاد ميكانيكي متوسط. تستخدم تركيبات العائلة القياسية عادةً IEC 60228 الفئة 5موصلات نحاسية،EI4 عزل مطاطي، وEM2غلاف من الكلوروبرين أو ما يعادله من المطاط الصناعي. عدد النوى، حجم الموصل، نصف قطر الانحناء، القدرة على الغمر،CPRالفئة، وعلامة HAR، وموافقات الوجهة تظل خاصة بالمنتج.

الورقة الفنيةقم بتنزيل الورقة الفنية

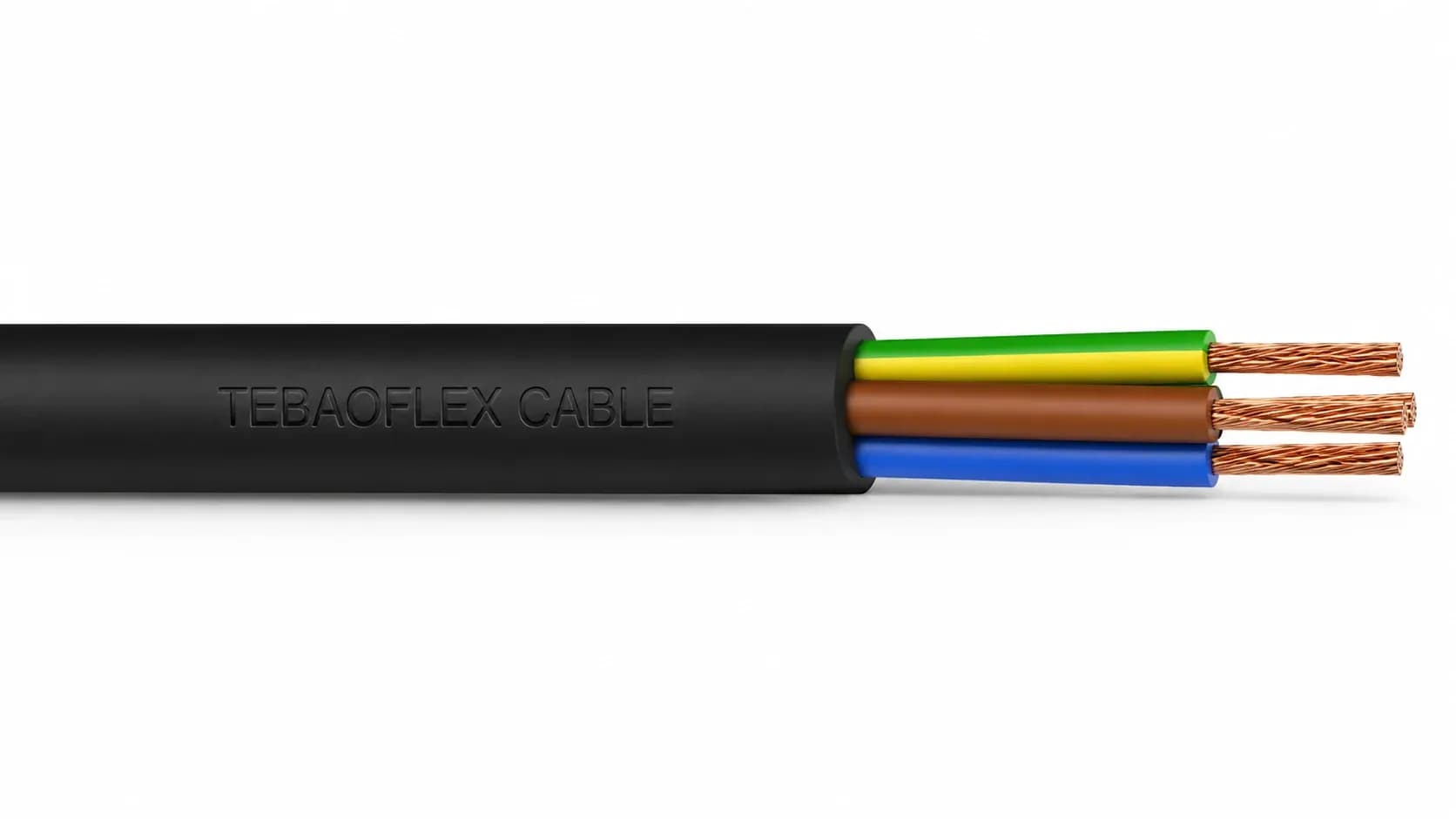

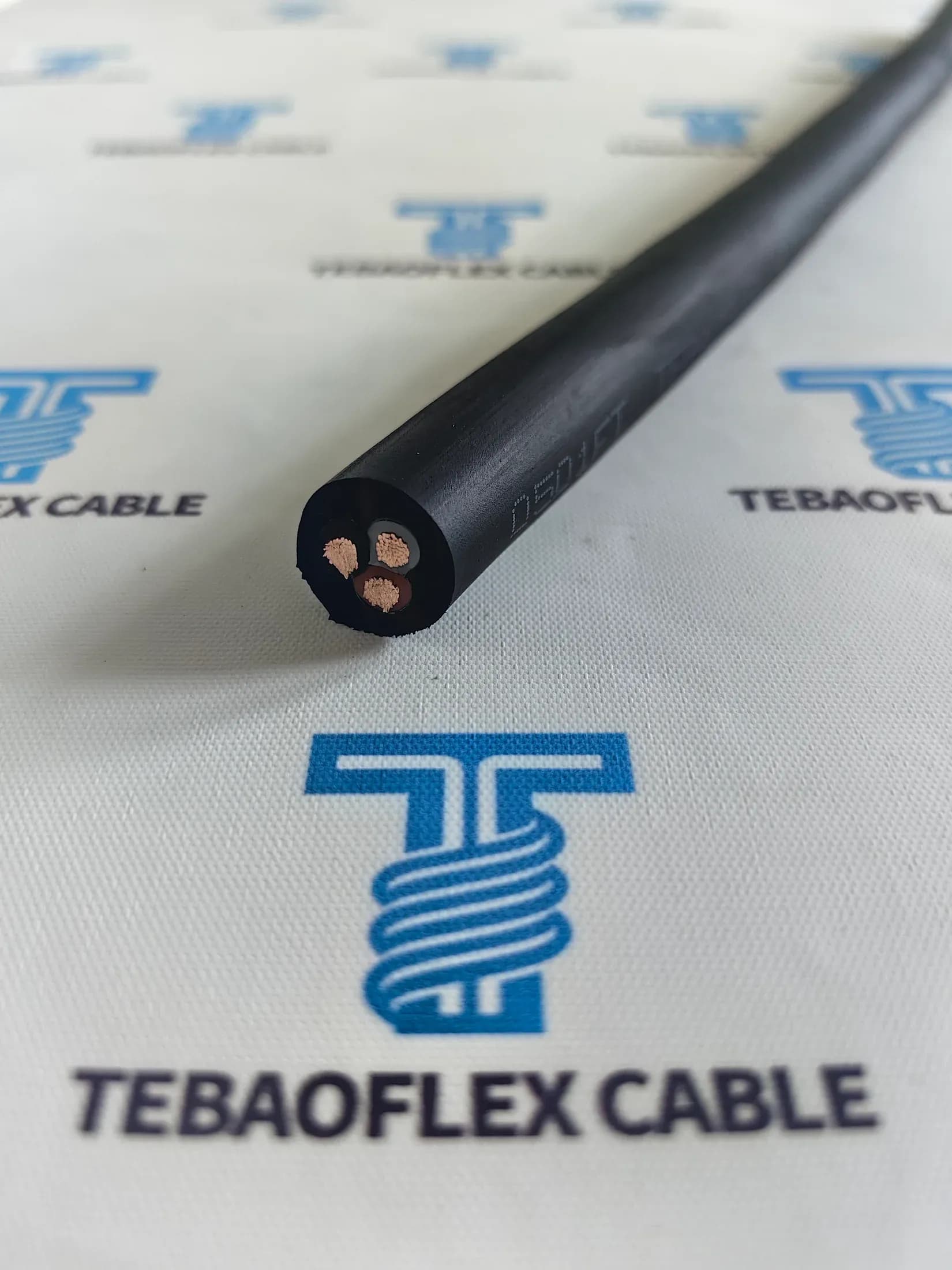

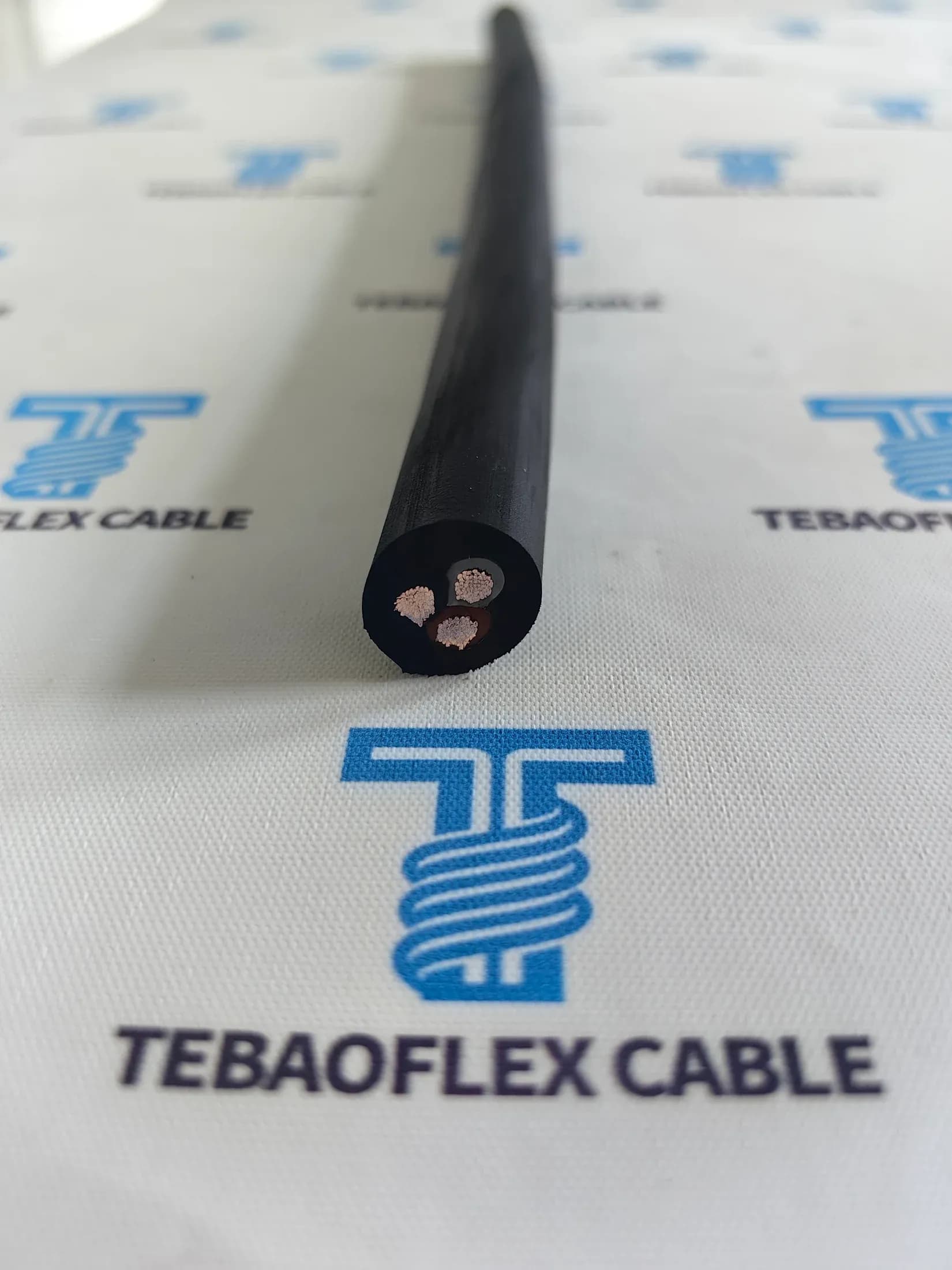

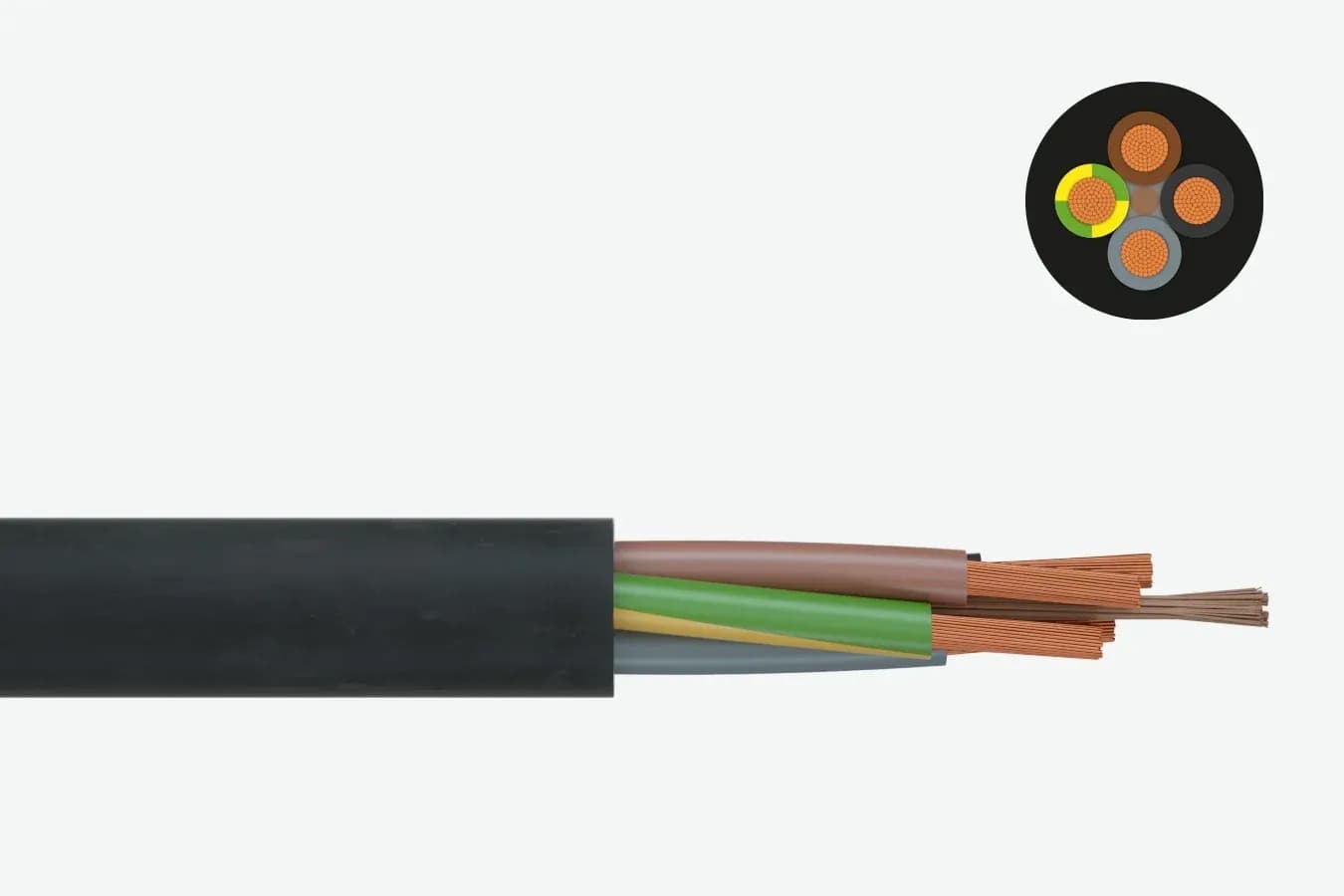

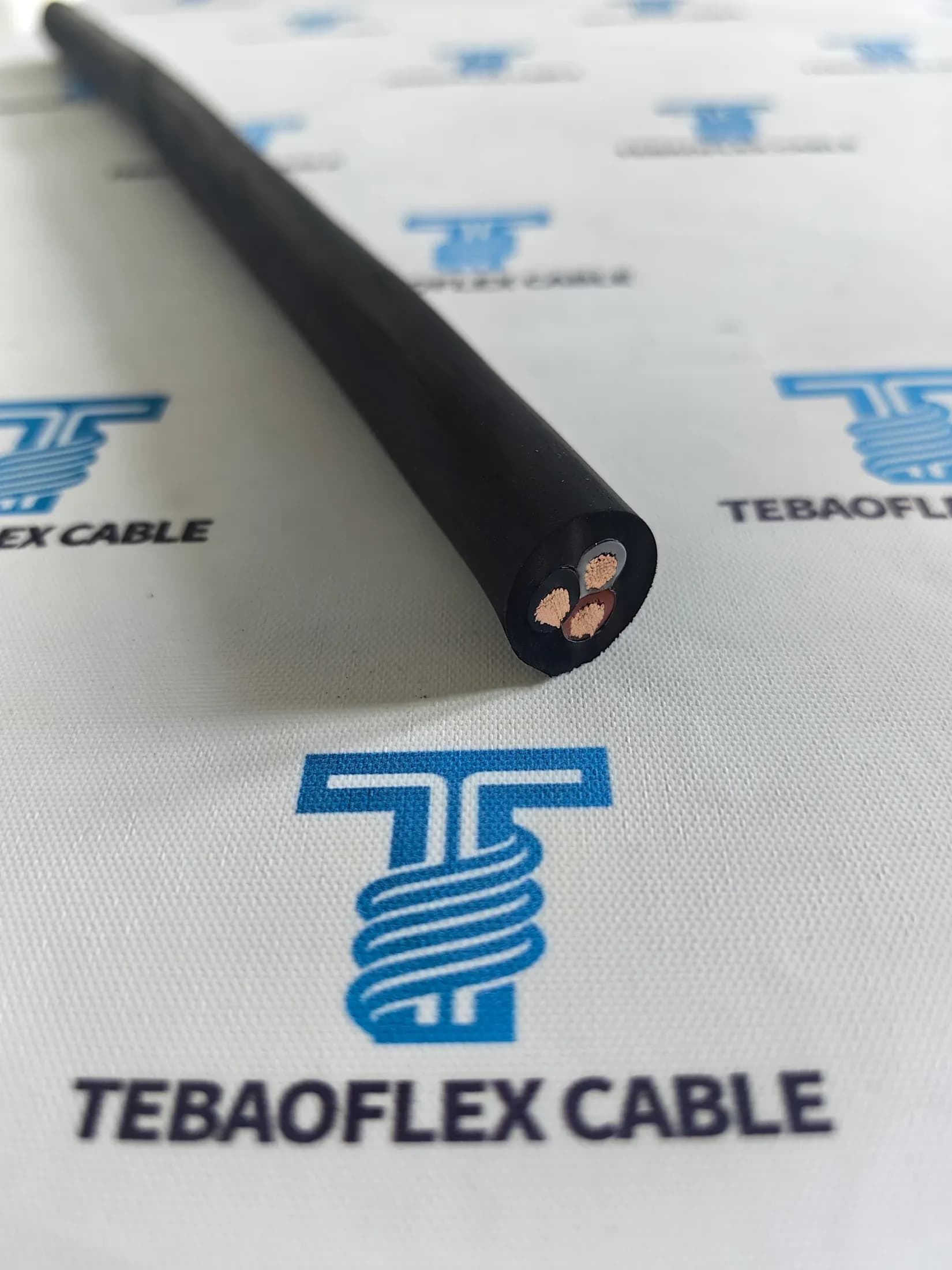

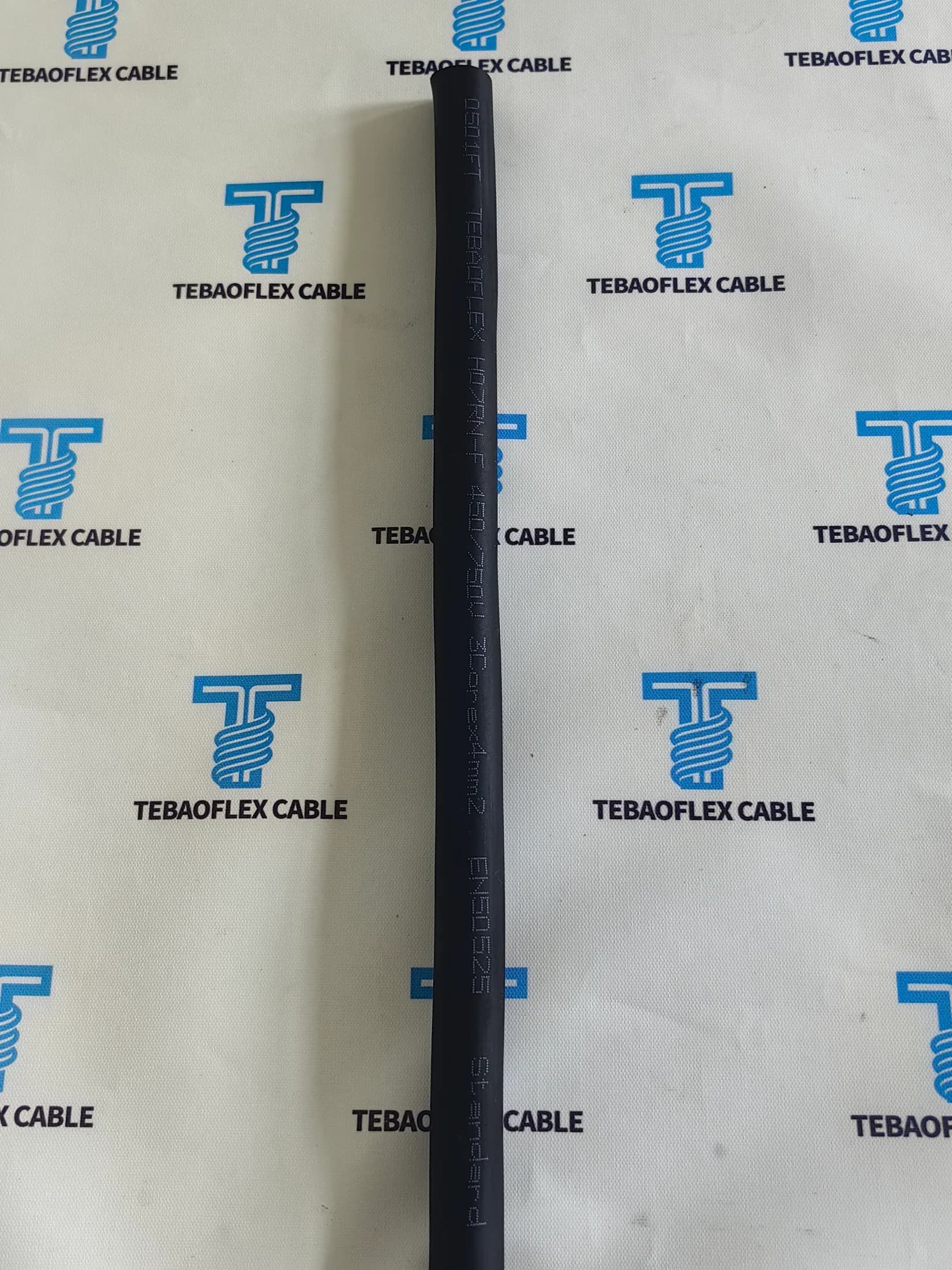

منظر جانبي01 / 08

الجهد المقنن: 450/750 V
التكوينات المتاحة: 65
تكوين النوى: تركيبات أحادية النواة ومتعددة النوى G/X متاحة حسب النموذج

تركيب المنتج

البناء والأداء المنشور مجتمعين في مراجعة واحدة.

استخدم هيكل المنتج وقيم التشغيل والمراجع المعيارية والملفات الخاضعة للرقابة لتحديد ما إذا كانت هذه العائلة مناسبة لمراجعة المشروع.

المواصفات القابلة للتأكيد في لمحة

الجهد المقنن: 450/750 V
التكوينات المتاحة: 65
تكوين النوى: تركيبات أحادية النواة ومتعددة النوى G/X متاحة حسب النموذج

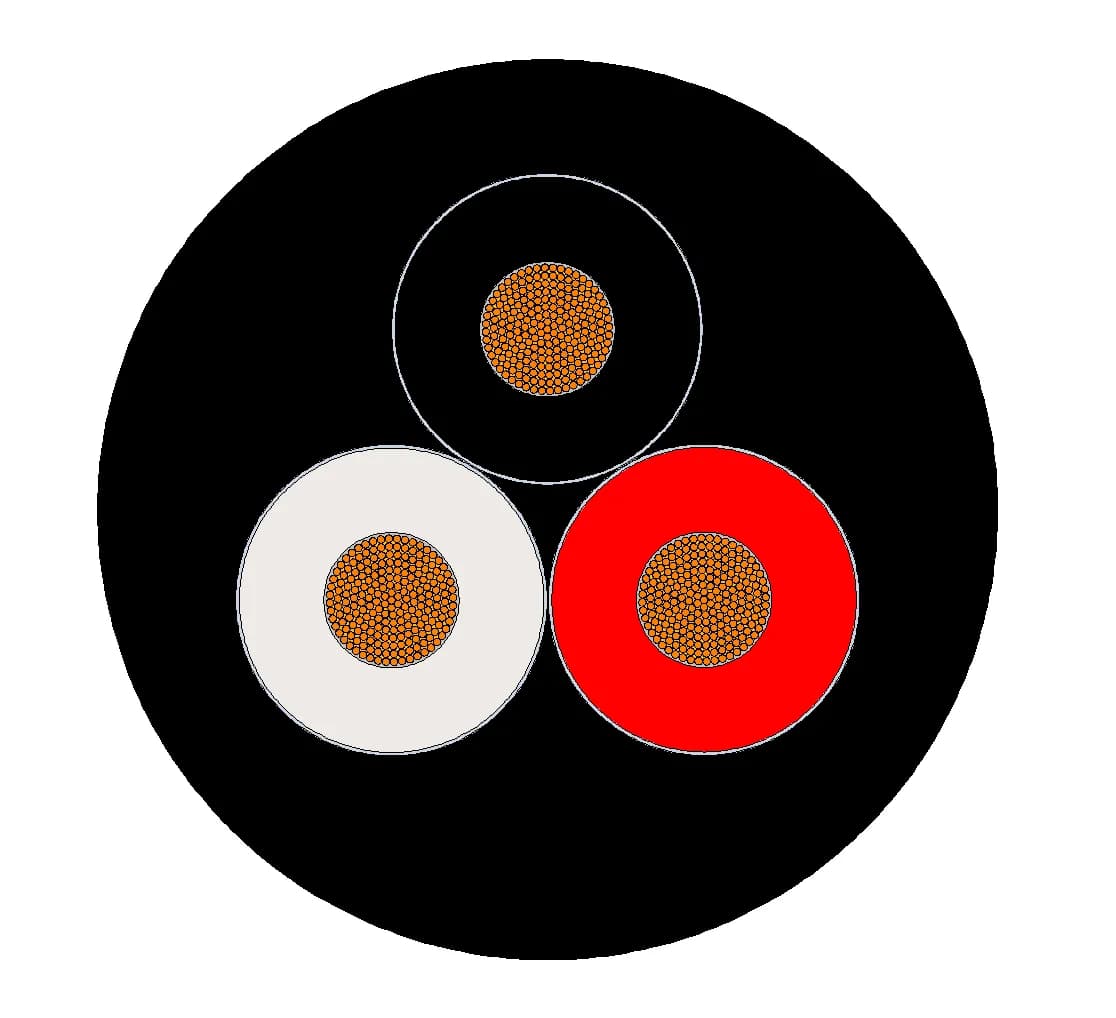

بناء الكابلاتالمقطع / 1:1

بناء الكابلات

01الموصل: IEC 60228 الفئة 5نحاس مجدول ناعم؛ التشطيب الدقيق وعدد الأسلاك حسب النموذج
02العزل: EI4عزل مطاطي إيلاستومري مترابط على التراكيب القياسية
03الغلاف الخارجي: EM2غلاف إيلاستومري للخدمة الشاقة من نوع الكلوروبرين أو ما يعادله

القيم المنشورة

الأداء المرجعي

مقاومة الزيوت: خيارات مقاومة الزيت تتطلب اختبار المنتج الدقيق والعلامات
أداء مقاومة اللهب: خيارات مثبطات اللهب تشير عادة إلى IEC/EN 60332-1-2؛ تحقق من النموذج الدقيق
التعرض الخارجي: UV- خيارات مقاومة الطقس خاصة بالنموذج

اختيار المواصفات

اختر أقرب تكوين منشور.

الآن حدد التكوين الأساسي. يتم تأكيد البناء النهائي والكمية والطول لكل بكرة والتوافر في عرض الأسعار المكتوب.

65 التكوينات المتاحة

التكوينترتيب الموصلات

مواصفة	الجهد المقنن	مساحة مقطع الموصل	الأبعاد الخارجية	وزن	سعة حمل التيار
1 core x 1.5 mm21C x 1.5 mm2 / 1-core flexible rubber cable / 1C	450/750 V	1.5 mm2	5.8 mm OD	52 kg/km	-
1 core x 2.5 mm21C x 2.5 mm2 / 1-core flexible rubber cable / 1C	450/750 V	2.5 mm2	6.5 mm OD	67 kg/km	-
1 core x 4 mm21C x 4 mm2 / 1-core flexible rubber cable / 1C	450/750 V	4 mm2	7.4 mm OD	92 kg/km	-
1 core x 6 mm21C x 6 mm2 / 1-core flexible rubber cable / 1C	450/750 V	6 mm2	8.1 mm OD	119 kg/km	-
1 core x 10 mm21C x 10 mm2 / 1-core flexible rubber cable / 1C	450/750 V	10 mm2	9.8 mm OD	185 kg/km	-
1 core x 16 mm21C x 16 mm2 / 1-core flexible rubber cable / 1C	450/750 V	16 mm2	11.35 mm OD	258 kg/km	-
1 core x 25 mm21C x 25 mm2 / 1-core flexible rubber cable / 1C	450/750 V	25 mm2	13.3 mm OD	375 kg/km	-
1 core x 35 mm21C x 35 mm2 / 1-core flexible rubber cable / 1C	450/750 V	35 mm2	14.6 mm OD	485 kg/km	-
1 core x 50 mm21C x 50 mm2 / 1-core flexible rubber cable / 1C	450/750 V	50 mm2	17.2 mm OD	669 kg/km	-
1 core x 70 mm21C x 70 mm2 / 1-core flexible rubber cable / 1C	450/750 V	70 mm2	19.35 mm OD	892 kg/km	-
1 core x 95 mm21C x 95 mm2 / 1-core flexible rubber cable / 1C	450/750 V	95 mm2	22.2 mm OD	1160 kg/km	-
1 core x 120 mm21C x 120 mm2 / 1-core flexible rubber cable / 1C	450/750 V	120 mm2	24.3 mm OD	1436 kg/km	-
1 core x 150 mm21C x 150 mm2 / 1-core flexible rubber cable / 1C	450/750 V	150 mm2	25.9 mm OD	1748 kg/km	-
1 core x 185 mm21C x 185 mm2 / 1-core flexible rubber cable / 1C	450/750 V	185 mm2	29.7 mm OD	2142 kg/km	-
1 core x 240 mm21C x 240 mm2 / 1-core flexible rubber cable / 1C	450/750 V	240 mm2	31.5 mm OD	2698 kg/km	-
1 core x 300 mm21C x 300 mm2 / 1-core flexible rubber cable / 1C	450/750 V	300 mm2	36.5 mm OD	3348 kg/km	-
1 core x 400 mm21C x 400 mm2 / 1-core flexible rubber cable / 1C	450/750 V	400 mm2	40.4 mm OD	4293 kg/km	-
1 core x 500 mm21C x 500 mm2 / 1-core flexible rubber cable / 1C	450/750 V	500 mm2	42.6 mm OD	5262 kg/km	-
1 core x 630 mm21C x 630 mm2 / 1-core flexible rubber cable / 1C	450/750 V	630 mm2	47.2 mm OD	6790 kg/km	-
2 cores x 1 mm22C x 1 mm2 / 2-core flexible rubber cable / 2C	450/750 V	1 mm2	8.1 mm OD	94 kg/km	-
2 cores x 1.5 mm22C x 1.5 mm2 / 2-core flexible rubber cable / 2C	450/750 V	1.5 mm2	9.0 mm OD	120 kg/km	-
2 cores x 2.5 mm22C x 2.5 mm2 / 2-core flexible rubber cable / 2C	450/750 V	2.5 mm2	10.7 mm OD	173 kg/km	-
2 cores x 4 mm22C x 4 mm2 / 2-core flexible rubber cable / 2C	450/750 V	4 mm2	12.3 mm OD	239 kg/km	-
2 cores x 6 mm22C x 6 mm2 / 2-core flexible rubber cable / 2C	450/750 V	6 mm2	13.8 mm OD	313 kg/km	-
2 cores x 10 mm22C x 10 mm2 / 2-core flexible rubber cable / 2C	450/750 V	10 mm2	18.6 mm OD	563 kg/km	-
2 cores x 16 mm22C x 16 mm2 / 2-core flexible rubber cable / 2C	450/750 V	16 mm2	21.7 mm OD	830 kg/km	-
2 cores x 25 mm22C x 25 mm2 / 2-core flexible rubber cable / 2C	450/750 V	25 mm2	25.8 mm OD	1211 kg/km	-
3 cores x 1 mm23C x 1 mm2 / 3-core flexible rubber cable / 3C	450/750 V	1 mm2	8.74 mm OD	117 kg/km	-
3 cores x 1.5 mm23C x 1.5 mm2 / 3-core flexible rubber cable / 3C	450/750 V	1.5 mm2	9.68 mm OD	147 kg/km	-
3 cores x 2.5 mm23C x 2.5 mm2 / 3-core flexible rubber cable / 3C	450/750 V	2.5 mm2	11.48 mm OD	123 kg/km	-
3 cores x 4 mm23C x 4 mm2 / 3-core flexible rubber cable / 3C	450/750 V	4 mm2	13.2 mm OD	297 kg/km	-
3 cores x 6 mm23C x 6 mm2 / 3-core flexible rubber cable / 3C	450/750 V	6 mm2	14.78 mm OD	390 kg/km	-
3 cores x 10 mm23C x 10 mm2 / 3-core flexible rubber cable / 3C	450/750 V	10 mm2	19.9 mm OD	705 kg/km	-
3 cores x 16 mm23C x 16 mm2 / 3-core flexible rubber cable / 3C	450/750 V	16 mm2	23.31 mm OD	1031 kg/km	-
3 cores x 25 mm23C x 25 mm2 / 3-core flexible rubber cable / 3C	450/750 V	25 mm2	27.7 mm OD	1512 kg/km	-
3 cores x 35 mm23C x 35 mm2 / 3-core flexible rubber cable / 3C	450/750 V	35 mm2	30.2 mm OD	1907 kg/km	-
3 cores x 50 mm23C x 50 mm2 / 3-core flexible rubber cable / 3C	450/750 V	50 mm2	35.8 mm OD	2651 kg/km	-
3 cores x 70 mm23C x 70 mm2 / 3-core flexible rubber cable / 3C	450/750 V	70 mm2	40.1 mm OD	3484 kg/km	-
3 cores x 95 mm23C x 95 mm2 / 3-core flexible rubber cable / 3C	450/750 V	95 mm2	46.4 mm OD	4594 kg/km	-
4 cores x 1 mm24C x 1 mm2 / 4-core flexible rubber cable / 4C	450/750 V	1 mm2	9.63 mm OD	142 kg/km	-
4 cores x 1.5 mm24C x 1.5 mm2 / 4-core flexible rubber cable / 4C	450/750 V	1.5 mm2	10.63 mm OD	180 kg/km	-
4 cores x 2.5 mm24C x 2.5 mm2 / 4-core flexible rubber cable / 4C	450/750 V	2.5 mm2	12.6 mm OD	260 kg/km	-
4 cores x 4 mm24C x 4 mm2 / 4-core flexible rubber cable / 4C	450/750 V	4 mm2	14.6 mm OD	336 kg/km	-
4 cores x 6 mm24C x 6 mm2 / 4-core flexible rubber cable / 4C	450/750 V	6 mm2	16.4 mm OD	449 kg/km	-
4 cores x 10 mm24C x 10 mm2 / 4-core flexible rubber cable / 4C	450/750 V	10 mm2	21.8 mm OD	833 kg/km	-
4 cores x 16 mm24C x 16 mm2 / 4-core flexible rubber cable / 4C	450/750 V	16 mm2	25.4 mm OD	1138 kg/km	-
4 cores x 25 mm24C x 25 mm2 / 4-core flexible rubber cable / 4C	450/750 V	25 mm2	30.7 mm OD	1714 kg/km	-
4 cores x 35 mm24C x 35 mm2 / 4-core flexible rubber cable / 4C	450/750 V	35 mm2	33.4 mm OD	2204 kg/km	-
4 cores x 50 mm24C x 50 mm2 / 4-core flexible rubber cable / 4C	450/750 V	50 mm2	39.6 mm OD	3029 kg/km	-
4 cores x 70 mm24C x 70 mm2 / 4-core flexible rubber cable / 4C	450/750 V	70 mm2	44.9 mm OD	4121 kg/km	-
4 cores x 95 mm24C x 95 mm2 / 4-core flexible rubber cable / 4C	450/750 V	95 mm2	51.9 mm OD	5361 kg/km	-
5 cores x 1.5 mm25C x 1.5 mm2 / 5-core flexible rubber cable / 5C	450/750 V	1.5 mm2	11.8 mm OD	206 kg/km	-
5 cores x 2.5 mm25C x 2.5 mm2 / 5-core flexible rubber cable / 5C	450/750 V	2.5 mm2	14.0 mm OD	297 kg/km	-
5 cores x 4 mm25C x 4 mm2 / 5-core flexible rubber cable / 5C	450/750 V	4 mm2	16.2 mm OD	422 kg/km	-
5 cores x 6 mm25C x 6 mm2 / 5-core flexible rubber cable / 5C	450/750 V	6 mm2	18.2 mm OD	567 kg/km	-
5 cores x 10 mm25C x 10 mm2 / 5-core flexible rubber cable / 5C	450/750 V	10 mm2	24.0 mm OD	1010 kg/km	-
5 cores x 16 mm25C x 16 mm2 / 5-core flexible rubber cable / 5C	450/750 V	16 mm2	28.2 mm OD	1400 kg/km	-
5 cores x 25 mm25C x 25 mm2 / 5-core flexible rubber cable / 5C	450/750 V	25 mm2	33.9 mm OD	2096 kg/km	-
5 cores x 35 mm25C x 35 mm2 / 5-core flexible rubber cable / 5C	450/750 V	35 mm2	37.2 mm OD	2700 kg/km	-
5 cores x 50 mm25C x 50 mm2 / 5-core flexible rubber cable / 5C	450/750 V	50 mm2	44.0 mm OD	3730 kg/km	-
7 cores x 1.5 mm27C x 1.5 mm2 / 7-core flexible rubber cable / 7C	450/750 V	1.5 mm2	15.13 mm OD	315 kg/km	-
7 cores x 2.5 mm27C x 2.5 mm2 / 7-core flexible rubber cable / 7C	450/750 V	2.5 mm2	17.6 mm OD	445 kg/km	-
12 cores x 1.5 mm212C x 1.5 mm2 / 12-core flexible rubber cable / 12C	450/750 V	1.5 mm2	18.2 mm OD	493 kg/km	-
12 cores x 2.5 mm212C x 2.5 mm2 / 12-core flexible rubber cable / 12C	450/750 V	2.5 mm2	21.4 mm OD	702 kg/km	-
19 cores x 1.5 mm219C x 1.5 mm2 / 19-core flexible rubber cable / 19C	450/750 V	1.5 mm2	22.1 mm OD	710 kg/km	-

الاختيار الحالي

1 core x 1.5 mm2

1C x 1.5 mm2 / 1-core flexible rubber cable / 1C / 450/750 V / 1.5 mm2

الجهد المقنن: 450/750 V
مساحة مقطع الموصل: 1.5 mm2
الأبعاد الخارجية: 5.8 mm OD

الاختيار الحالي 1 core x 1.5 mm2 / 450/750 V

عرض أسعار هندسي

أرسل وصفًا واحدًا للمشروع فقط. احصل على المواصفات التي يمكن لفريقك استخدامها.

يظل المنتج والتكوين المحددان مرفقين أثناء إكمال متطلبات التثبيت والكمية والوثائق والتسليم.

ملاءمة للتطبيق

قم بمطابقة الكابل مع المعدات وظروف التشغيل.

للمعدات الصناعية، طاقة مواقع البناء، المولدات، المحركات، الأدوات المحمولة، الفعاليات، الزراعة، وبعض التركيبات الثابتة. لا يعتبر بديلاً عن كابل مخصص لللف المستمر أو التعدين أو محركات التردد المتغير أو الغمر الدائم.

معدات محمولة · قيد المراجعة

بيئة التطبيق النموذجية

معدات محمولة · قيد المراجعة

بيئة التطبيق النموذجية

معدات محمولة

استخدام الطاقة المحمولة والمؤقتة

طاقة مؤقتة · قيد المراجعة

بيئة التطبيق النموذجية

طاقة مؤقتة

التوزيع المؤقت، المولدات، الأدوات المحمولة، وطاقة الصيانة

تركيب ثابت · قيد المراجعة

بيئة التطبيق النموذجية

تركيب ثابت

توجيه ثابت وأسلاك المعدات

الأدوات المحمولة · قيد المراجعة

بيئة التطبيق النموذجية

الأدوات المحمولة

الأدوات المحمولة والأجهزة ومعدات الصيانة

محرك ومولد · قيد المراجعة

بيئة التطبيق النموذجية

محرك ومولد

أسلاك المحركات والمولدات والمعدات عالية التيار

مضخات · قيد المراجعة

بيئة التطبيق النموذجية

مضخات

معدات ضخ محمولة، ومنجمية، وصناعية

01 / 06

تشكل هذه المطابقات نقطة بداية للاختيار وليست بيانًا لنشر عميل محدد. تعتمد الملاءمة النهائية على المسار والحركة والبيئة والمتطلبات المعمول بها.

الامتثال والوثائق

المعايير والاعتمادات والوثائق الخاضعة للرقابة.

شروط التوريد والنطاق القابل للتخصيص.

المراجع المعيارية

IEC / EN

المستندات الخاضعة للرقابة

H07RN-F 450/750 V TEBAOFLEX datasheet

توضح مراجع المعايير والاعتمادات الارتباط الحالي بالمنتج. يجب تأكيد التركيب المطلوب والوسم ونطاق الاعتماد أثناء عرض السعر.

التوريد والتخصيص

الحد الأدنى للطلب: يتم التأكيد بعد مراجعة التركيبة والحجم والإنتاج
مدة التوريد: يتم التأكيد مع التركيبة والكمية ونطاق الوثائق المختارة
التعبئة: بكرة وتعبئة تصدير تتناسب مع أبعاد الكابل وطوله ووجهته
دعم التسليم: يتم مراجعة وثائق المشروع ومتطلبات التسليم أثناء العروض

نطاق التخصيص

مراجعة عدد النوى وترتيب G/X ومقطع الموصل
مراجعة الخدمة ودرجة الحرارة ونصف قطر الانحناء والتعرض الخارجي
متطلبات الطول والعلامات والتجميع والموافقات والتعبئة

أسئلة الشراء

وضّح النقاط التي تؤثر في عرض الأسعار.

إجابات تركيبية للفرق الفنية وفرق الشراء. يحكم العرض النهائي والمستندات الخاضعة للرقابة عملية التوريد.

ما هو كابل H07RN-F؟

H07RN-F هو كابل طاقة وتحكم مطاطي مرن موحد 450/750 Vيستخدم للمعدات الصناعية والبناء والأدوات المحمولة والفعاليات وتوصيلات الطاقة الخارجية.

ماذا يعني H07RN-F؟

يشير H إلى كابل موحد، 07 إلى فئة 450/750 V، R إلى عزل مطاطي، N إلى غلاف من نوع الكلوروبرين للخدمة الشاقة أو ما يعادله، وF إلى موصلات مرنة.

ما هو الحد الأدنى لكمية الطلب؟

يعتمد الحد الأدنى للكمية على مساحة مقطع الموصل والتركيب ودفعة الإنتاج وطول البكرة. أرسل المقاس والطول الإجمالي المطلوبين؛ وسيحدد عرض الأسعار الحد الأدنى المعمول به وأساس التغليف.

ما مدى سرعة تسليم الكابل؟

تختلف المهلة الزمنية اعتمادًا على توفر المواد والبناء والكمية والنطاق الوثائقي والوجهة. بعد مراجعة المواصفات، سيوفر عرض الأسعار نافذة إنتاج وجدول شحن إرشادي.

كيف تتم مراجعة معايير ووثائق سوق الوجهة؟

حدد سوق الوجهة والمعيار المعمول به ووثائق المستخدم النهائي المطلوبة. تتم مراجعتها وفق المنتج المحدد ووثائق المنتج المتاحة؛ ويتم تأكيد قابلية التطبيق في عرض الأسعار.

هل يمكن تخصيص الطول أو لون الغلاف أو العلامات أو التغليف؟

ويمكن اعتبار هذه الخيارات خاضعة للجدوى الفنية والمتطلبات التنظيمية والحد الأدنى من الكمية والقدرة الإنتاجية. يتم توثيق أي تغييرات معتمدة في المواصفات أو الرسم أو مستند الطلب.
